Bài 10. Hình cắt và mặt cắt trang 57, 58, 59, 60, 61, 62, 63
Câu hỏi tr 57
Mở đầu
|

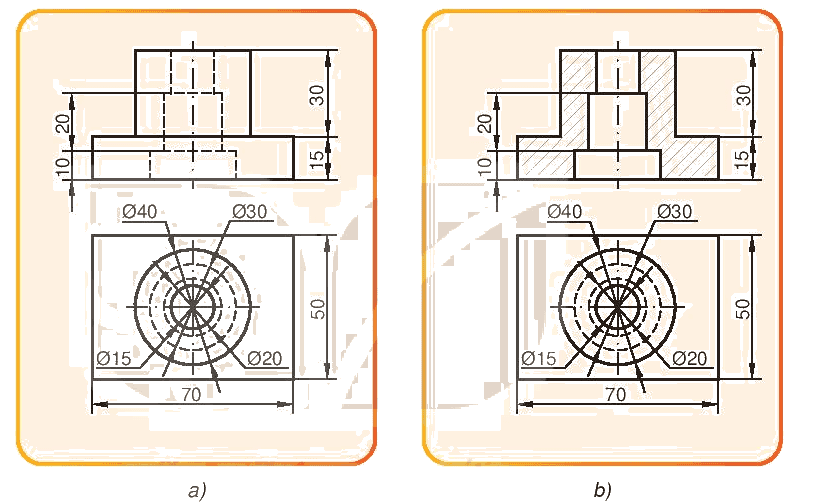

Hình 10.1 a, b cùng biểu diễn một vật thể, hãy cho biết sự khác nhau của hai hình này.
|
Phương pháp giải:
Quan sát, suy luận logic
Lời giải chi tiết:
- Hình a thể hiện hình chiếu của vật thể.
- Hình b thể hiện hình cắt, mặt cắt của vật thể.
Câu hỏi tr 58
Khám phá

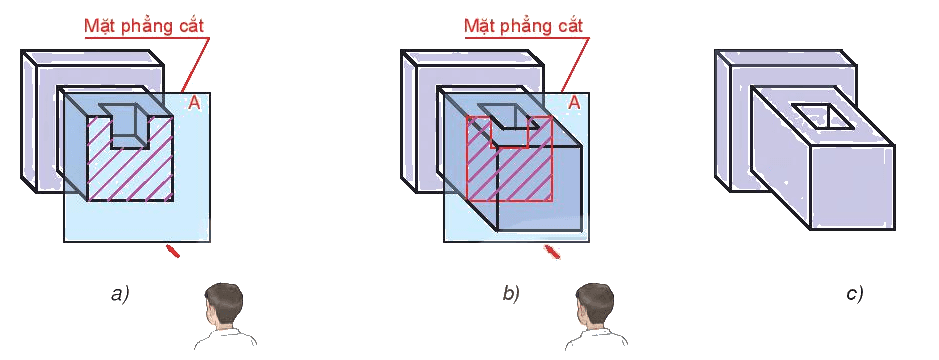

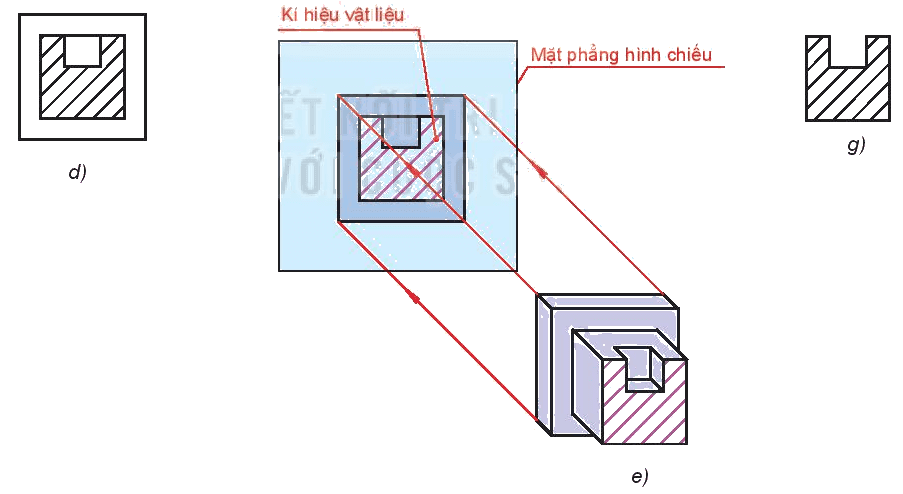

1. Quan sát Hình 10.2 và sắp xếp trình tự các hình a, b, c, d, e, g theo đúng trình tự hình thành mặt cắt, hình cắt ở trên.
  |
Phương pháp giải:
Quan sát, suy luận logic
Lời giải chi tiết:
Sắp xếp c - b - a - e - g – d
| 2. Phân biệt khái niệm mặt cắt, hình cắt. |
Phương pháp giải:
Quan sát, suy luận logic
Lời giải chi tiết:
Phân biệt mặt cắt với hình cắt là

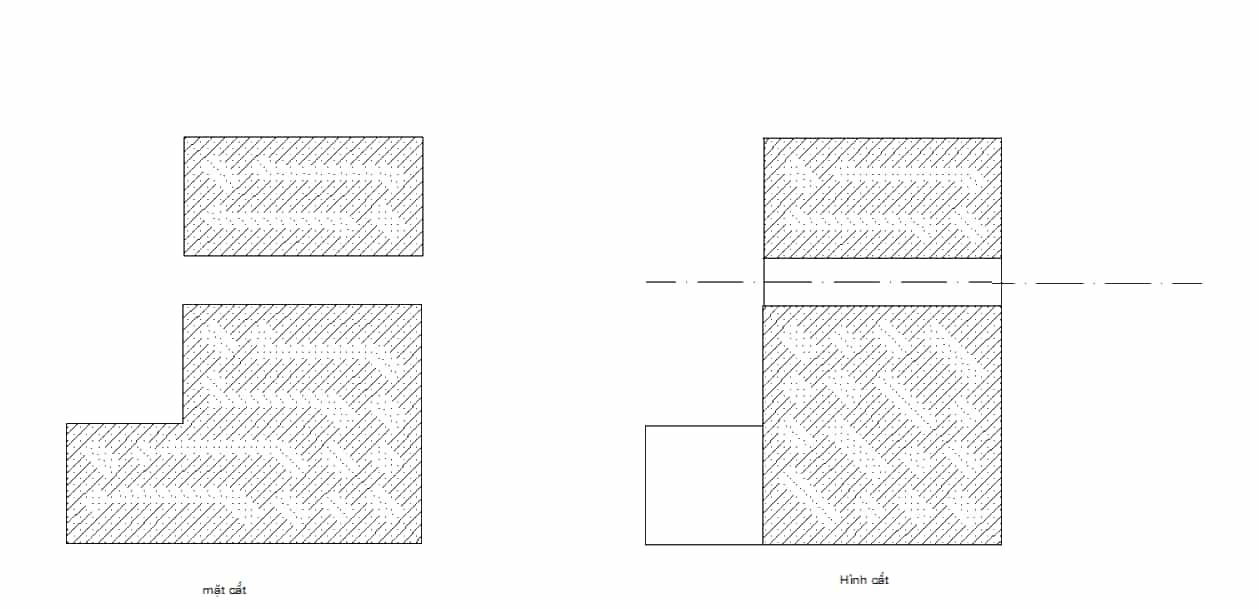

- Mặt cắt: là hình biểu diễn phần vật thể nằm trên mặt phẳng cắt.
- Hình cắt: là hình biểu diễn bao gồm mặt cắt và hình chiếu của phần vật thể còn lại.
Câu hỏi tr 59
Luyện tập
|

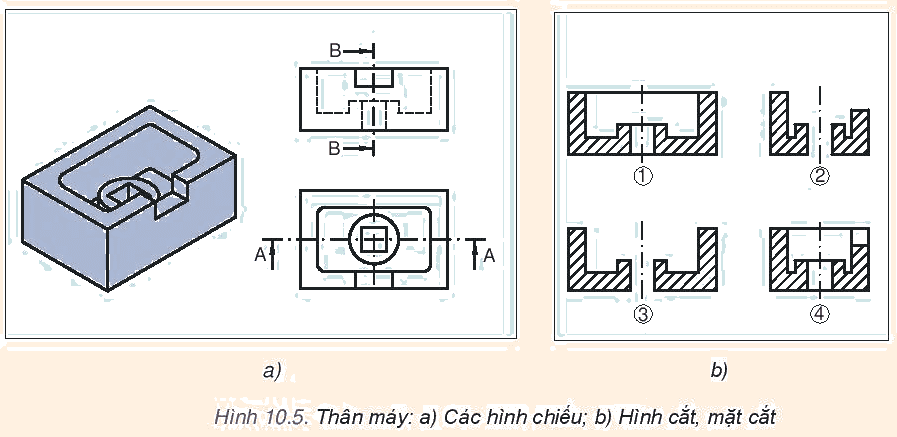

Quan sát Hình 10.5 và cho biết các hình 1, 2, 3, 4 thuộc loại hình biểu diễn nào và tên gọi của mỗi hình.  |
Phương pháp giải:
Quan sát, suy luận logic
Lời giải chi tiết:
Các mặt cắt ứng với là
1. Hình cắt A-A
2. Mặt cắt B-B
3. Mặt cắt A-A
4. Hình cắt B-B
Câu hỏi tr 61
Khám phá
|

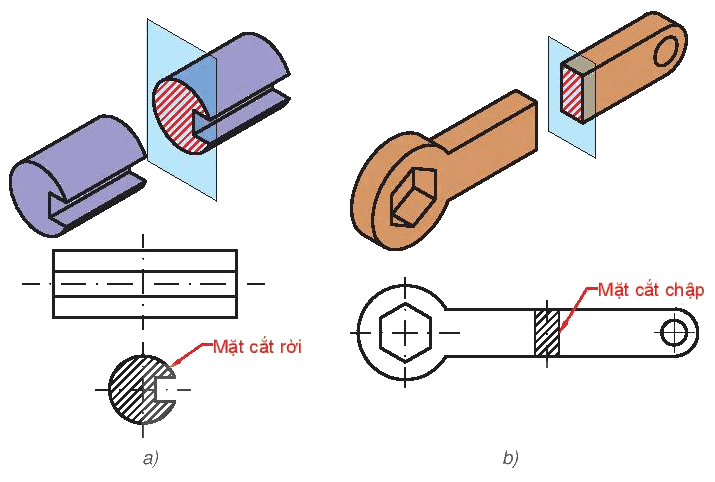

Quan sát Hình 10.9 và thực hiện các nhiệm vụ sau: - So sánh mức độ phức tạp của hai mặt cắt. - Tìm sự khác nhau về nét vẽ đường bao quanh của hai mặt cắt.  |
Phương pháp giải:
Quan sát, suy luận logic
Lời giải chi tiết:
Mặt cắt chập được dùng để biểu diễn mặt cắt có hình dạng đơn giản.
Mặt cắt rời được dùng để biểu diễn mặt cắt có hình dạng phức tạp.
Đường bao của mặt cắt chập được vẽ bằng nét liền mảnh.
Đường bao của mặt cắt rời được vẽ bằng nét liền đậm.
Câu hỏi tr 63
Thực hành

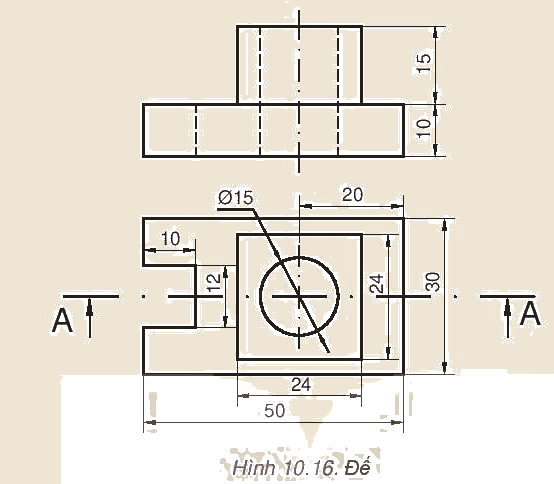

1. Cho hai hình chiếu một vật thể (Hình 10.16). Hãy vẽ hình cắt toàn bộ A - A.
 |
Phương pháp giải:
Quan sát, suy luận logic, vẽ lại
Lời giải chi tiết:

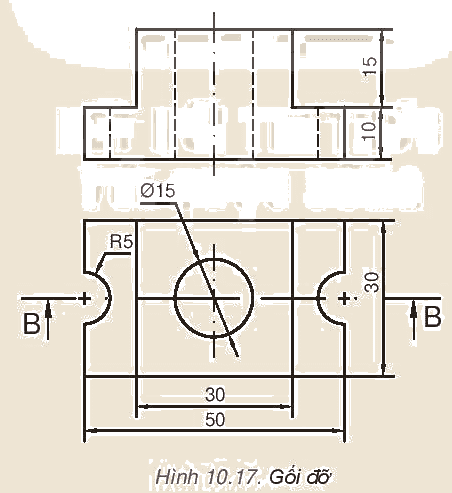

2. Cho hai hình chiếu một vật thể (Hình 10.17). Hãy vẽ hình cắt một nửa B - B.
 |
Phương pháp giải:
Quan sát, suy luận logic, vẽ lại
Lời giải chi tiết:
Vận dụng
|
Hãy vẽ hình cắt, mặt cắt một số đồ vật trong gia đình. |
Phương pháp giải:
Quan sát, suy luận logic, vẽ lại
Lời giải chi tiết:
VD: ghế sofa
