Bài 10. Mạch điện điều khiển
Câu 1
Trả lời câu hỏi 1 trang 50 SBT Công nghệ 8 Chân trời sáng tạo
Em hãy vẽ và giải thích sơ đồ khối của một mạch điện điều khiển đơn giản.
|
Sơ đồ mạch điện điều khiển đơn giản |
|
...…………………………………………………………………………………… ……………………………………………………………………………………… ……………………………………………………………………………………… |
Lời giải chi tiết:
Sơ đồ mạch điện điều khiển đơn giản
- Nguồn điện: cấp điện cho toàn mạch.
- Khối điều khiển: điều khiển hoạt động của phụ tải theo nhu cầu sử dụng.
- Phụ tải điện: hoạt động theo tín hiệu chỉ dẫn của khối điều khiển.
Câu 2
Trả lời câu hỏi 2 trang 50 SBT Công nghệ 8 Chân trời sáng tạo
Em hãy đánh dấu
để chọn những đồ dùng điện trong bảng dưới đây sử dụng mạch diện điều khiển có dùng cảm biến hoặc không dùng cảm biến.
|
STT |
Tên thiết bị |
Có dùng cảm biến |
Không dùng cảm biến |
|
1 |
Nồi cơm điện |
||
|
2 |
Quạt điện |
||
|
3 |
Đèn tự động bật khi trời tối và tắt khi trời sáng |
||
|
4 |
Máy điều hòa |
||
|
5 |
Bàn là điện |
||
|
6 |
Cửa tự động đóng mở khi có người ra vào |
||
|
7 |
Ấm đun nước dùng điện |
Lời giải chi tiết:
|
STT |
Tên thiết bị |
Có dùng cảm biến |
Không dùng cảm biến |
|
1 |
Nồi cơm điện |
 |
|
|
2 |
Quạt điện |
 |
|
|
3 |
Đèn tự động bật khi trời tối và tắt khi trời sáng |
|
|
|
4 |
Máy điều hòa |
|
|
|
5 |
Bàn là điện |
||
|
6 |
Cửa tự động đóng mở khi có người ra vào |
|
|
|
7 |
Ấm đun nước dùng điện |
|
Câu 3
Trả lời câu hỏi 3 trang 51 SBT Công nghệ 8 Chân trời sáng tạo
Mô đun cảm biến là gì? Em hãy kể tên một số mô đun cảm biến mà em biết.
...……………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
Lời giải chi tiết:
- Mô đun cảm biến là thiết bị điện tử bao gồm mạch điện tử cùng với cảm biến có chức năng phát hiện và phản hồi một số loại tín hiệu đầu vào từ môi trường.
- Một số mô đun cảm biến mà em biết là:
+ Mô đun cảm biến ánh sáng.
+ Mô đun cảm biến nhiệt độ.
Câu 4
Trả lời câu hỏi 4 trang 51 SBT Công nghệ 8 Chân trời sáng tạo
Mô đun cảm biển được phân loại như thế nào? Nêu ví dụ cho từng loại.
...……………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
Lời giải chi tiết:
Phân loại mô đun cảm biến và ví dụ:
- Theo tên gọi và chức năng của cảm biến nối vào mạch điện tử.
Ví dụ: mô đun cảm biến ánh sáng, mô đun cảm biến nhiệt độ.
- Theo dạng tín hiệu phản hồi cho mạch điện điều khiển.
Ví dụ: mô đun cảm biến có tín hiệu phản hồi dạng tín hiệu tương tự và tín hiệu số.
Câu 5
Trả lời câu hỏi 5 trang 51 SBT Công nghệ 8 Chân trời sáng tạo

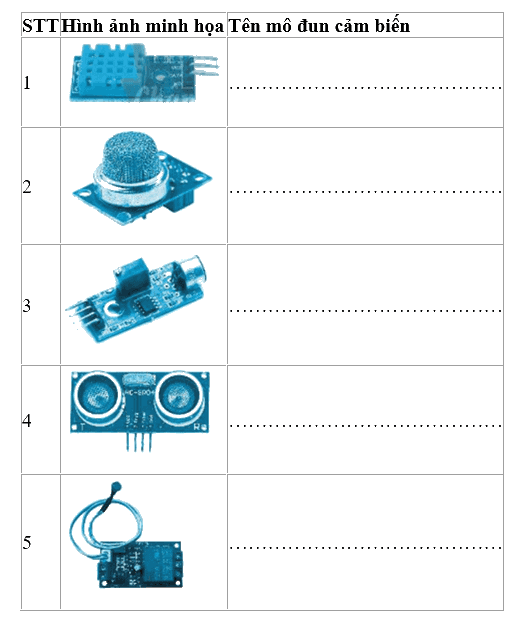

Hãy nêu tên của các mô đun cảm biến được minh hoạ trong bảng dưới đây.

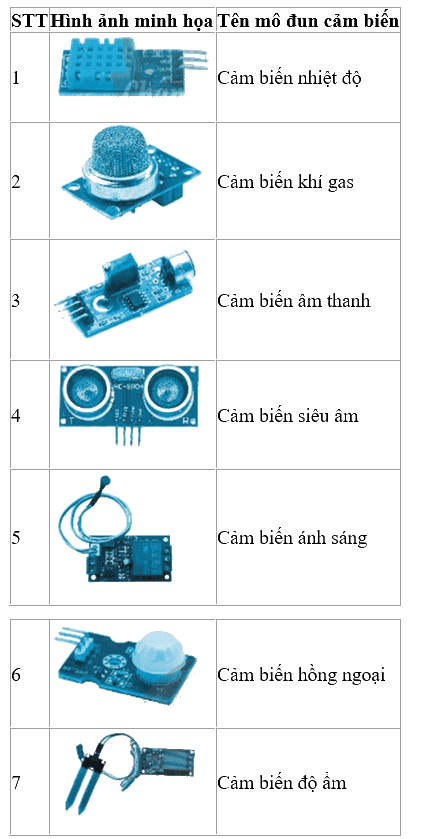

Lời giải chi tiết:
Câu 6
Trả lời câu hỏi 6 trang 52 SBT Công nghệ 8 Chân trời sáng tạo
Em hãy cho biết các hệ thống điện dưới đây có thể sử dụng loại cảm biến nào.
|
STT |
Đồ dùng điện |
Tên cảm tiến có thể dùng |
|
1 |
Máy điều hoà không khí |
|
|
2 |
Hệ thống tưới nước tự động |
|
|
3 |
Đèn tự động bật khi trời tối và tắt khi trên sáng |
|
|
4 |
Cửa tự động đóng mở khi có người ra vào |
|
|
5 |
Hệ thống báo cháy tự động |
Lời giải chi tiết:
|
STT |
Đồ dùng điện |
Tên cảm tiến có thể dùng |
|
1 |
Máy điều hoà không khí |
Mô đun cảm biến nhiệt độ |
|
2 |
Hệ thống tưới nước tự động |
Mô đun cảm biến độ ẩm |
|
3 |
Đèn tự động bật khi trời tối và tắt khi trên sáng |
Mô đun cảm biến ánh sáng |
|
4 |
Cửa tự động đóng mở khi có người ra vào |
Công tắc tự động dùng cảm biến hồng ngoại |
|
5 |
Hệ thống báo cháy tự động |
Mô đun cảm biến nhiệt độ |
