Bài 10. Mạch điện điều khiển trang 71, 72, 73, 74

CH trang 71 MĐ

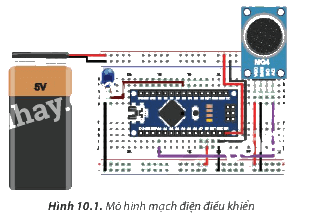

Em hãy xác định mô đun cảm biến và mạch điện điều khiển có trong Hình 10.1.

Phương pháp giải:

Nêu tên các mô đun cảm biến trong hình 10.1

Lời giải chi tiết:

 Mô đun cảm biến khí metal

- Mạch điện điều khiển cảm biến khí metal kết hợp đèn báo động

CH trang 71 KP1

Quan sát Hình 10.2 và kể tên một số phụ tải trong thực tế.

Phương pháp giải:

Dựa nội dung kiến thức sơ đồ mạch điện điều khiển.

Lời giải chi tiết:

Phụ tải trong thực tế:

• Phụ tải điện trở có thể được tìm thấy trong các thiết bị như: Đèn sợi đốt; Lò nướng bánh mì; Lò nướng; Lò sưởi điện...

• Tải trọng cảm ứng có thể được tìm thấy trong các thiết bị như: Máy rửa bát; Máy giặt; Tủ lạnh; Máy điều hoà; Xe máy điện...

CH trang 71 KP2

Hãy kể tên một số loại cảm biến thông dụng mà em biết.

Phương pháp giải:

Dựa vào hiểu biết kiến thức và nội dung bài học.

Lời giải chi tiết:

• Mô đun cảm biến ánh sáng

• Mô đun cảm biến nhiệt độ

• Mô đun cảm biến độ ẩm

• Mô đun cảm biến có tín hiệu phản hồi dạng tín hiệu tương tự và tín hiệu số

• Công tắc tự động dùng cảm biến hồng ngoại

CH trang 73

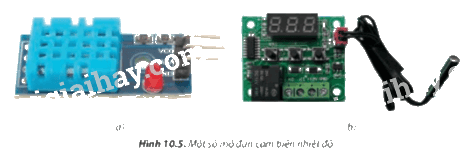

Em hãy chỉ ra vị trí của cảm biến trên các mô đun trong Hình 10.5.

Phương pháp giải:

Dựa vào hình 10.5 để nêu các mô đun cảm biến nhiệt độ

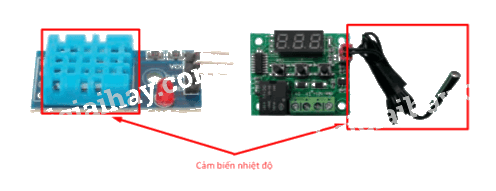

Lời giải chi tiết:

CH trang 74 LT

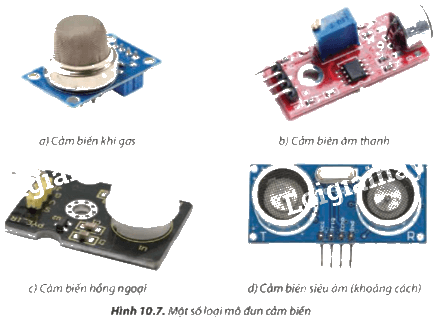

Em hãy cho biết vai trò của các mô đun cảm biến có ở Hình 10.7.

Phương pháp giải:

Nêu tên các mô đun cảm biến có trong hình 10.7

Lời giải chi tiết:

a) Cảm biến khí Gas sử dụng để cảm biến khí gas trong môi trường (VD: máy phát hiện rò rỉ khí Gas, cảnh báo cháy nổ do khí Gas).

b) Cảm biến âm thanh phát hiện (Cảm biến) âm thanh, tiếng động xung quanh.

c) Cảm biến hồng ngoại dùng để đo và phát hiện bức xạ hồng ngoại có trong môi trường xung quanh.

d) Cảm biến siêu âm sử dụng để đo khoảng cách, chẩn đoán hình ảnh, đo mức nước,...

CH trang 74 VD

Em hãy tìm hiểu về vai trò của mô đun cảm biến chuyển động và nêu ứng dụng của nó trong thực tế.

Phương pháp giải:

Dựa vào hiểu biết của bản thân và kiến thức bài học.

Lời giải chi tiết:

Cảm biến chuyển động là cảm biến có khả năng nhận biết được một vật di chuyển vào vùng mà cảm biến hoạt động.

Ứng dụng:

- Giúp phát hiện được sự xuất hiện của các đối tượng khác trong ngôi nhà của mình.

- Lắp đặt cảm biến chuyển động kết hợp với hệ thống ánh sáng sẽ giúp đèn tự động được bật lên.

- Lắp đặt có kết hợp với camera sẽ giúp hệ thống đèn tự động chiếu sáng và hình ảnh của kẻ đột nhập sẽ được ghi lại vào camera và gửi trực tiếp đến trung tâm điều khiển.
