Bài 10. Thiết kế và lắp đặt mạch điện điều khiển trong gia đình trang 50, 51, 52

Câu hỏi tr50 MĐ

Trả lời câu hỏi Mở đầu trang 50 SGK Công nghệ 12 Kết nối tri thức

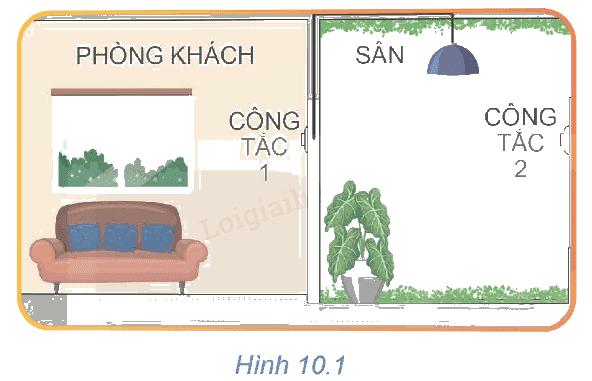

Quan sát Hình 10.1 và cho biết cần sử dụng loại công tắc nào nếu muốn điều khiển bóng đèn từ hai vị trí khác nhau?

Phương pháp giải:

Dựa vào Hình 10.1

Lời giải chi tiết:

Sử dụng công tắc 2 cực nếu muốn lắp đặt ở 2 vị trí khác nhau.

Câu hỏi tr50 KP

Trả lời câu hỏi Khám phá trang 50 SGK Công nghệ 12 Kết nối tri thức

Quan sát Hình 10.2 và mô tả hoạt động của công tắc ba cực. Nguồn điện được nối vào cực nào của công tắc.

Phương pháp giải:

Dựa vào kiến thức về công tắc 3 cực.

Lời giải chi tiết:

Cực thứ nhất và thứ 2 của bộ công tắc sẽ được nối tiếp với cầu chì và bóng đèn, thiết bị tiêu tụ điện.Cực thứ nhất của 2 công tắc mắc nối tiếp nhau, tương tự mắc nối tiếp với cực thứ 2 của 2 công tắc. Khi công tắc ở cùng 1 vị trí 1-1 hoặc 2-2 thì mạch điện sẽ kín, đèn sẽ sáng. Trường hợp 2 công tắc ở vị trí đối nhau 1-2 hoặc 2-1 thì mạch sẽ hở và đèn sẽ không thể phát sáng.
