Bài 11. Thực hành lắp mạch điện điều khiển đơn giản
Câu 1
Trả lời câu hỏi 1 trang 53 SBT Công nghệ 8 Chân trời sáng tạo
Em hãy mô tả những yêu cầu lắp ráp (yêu cầu sản phẩm) mạch điện ứng dụng mô đun cảm biến.
...……………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
Lời giải chi tiết:
Yêu cầu lắp ráp (yêu cầu sản phẩm) mạch điện ứng dụng mô đun cảm biến:
- Sử dụng mô đun cảm biến ánh sáng, mô đun cảm biến nhiệt độ, mô đun cảm biến độ ẩm.
- Được lắp ráp đúng sơ đồ lắp đặt và hoạt động đúng nguyên lí, không xảy ra sự cố.
- Có thể điều chỉnh được ngưỡng tác động theo ánh sáng, nhiệt độ và độ ẩm.
Câu 2
Trả lời câu hỏi 2 trang 53 SBT Công nghệ 8 Chân trời sáng tạo
Hãy liệt kê danh mục thiết bị, vật tư tối thiểu để có thể lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm.
|
STT |
Tên thiết bị, vật tư |
Đơn vị |
Số lượng |
Ghi chú |
|
1 |
……………………….. |
…………. |
………….. |
…………… |
|
2 |
……………………….. |
…………. |
………….. |
…………… |
|
3 |
……………………….. |
…………. |
………….. |
…………… |
|
4 |
……………………….. |
…………. |
………….. |
…………… |
|
5 |
……………………….. |
…………. |
………….. |
…………… |
|
6 |
……………………….. |
…………. |
………….. |
…………… |
|
7 |
……………………….. |
…………. |
………….. |
…………… |
|
8 |
……………………….. |
…………. |
………….. |
…………… |
|
9 |
……………………….. |
…………. |
………….. |
…………… |
Lời giải chi tiết:
Danh mục thiết bị, vật tư tối thiểu để có thể lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm:
|
STT |
Tên thiết bị, vật tư |
Đơn vị |
Số lượng |
Ghi chú |
|
1 |
Tua vít hai cạnh |
Cái |
01 |
Đường kính 4 mm |
|
2 |
Tua vít bốn cạnh |
Cái |
01 |
Đường kính 4 mm |
|
3 |
Kìm điện |
Cái |
01 |
|
|
4 |
Đồng hồ vạn năng |
Cái |
01 |
Hiện số hoặc kim |
|
5 |
Động cơ máy bơm một chiều |
Cái |
01 |
12 V – 3 W |
|
6 |
Mô đun cảm biến độ ẩm |
Bộ |
01 |
Dạng bật, tắt |
|
7 |
Adapter |
Bộ |
01 |
12 V – 3 A |
|
8 |
Dây dẫn |
Sợi |
10 |
Dài 20 cm và 50 cm |
|
9 |
Bảng điện lắp thử |
Cái |
02 |
Bảng điện nhựa |
Câu 3
Trả lời câu hỏi 3 trang 53 SBT Công nghệ 8 Chân trời sáng tạo
Hãy mô tả bước cài đặt ngưỡng ánh sáng tác động của mô đun cảm biến ánh sáng trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến ánh sáng.
...……………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
Lời giải chi tiết:
Mô tả bước cài đặt ngưỡng ánh sáng tác động của mô đun cảm biến ánh sáng trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến ánh sáng:
Cài đặt mô đun cảm biến tác động theo đúng mức ngưỡng ánh sáng đã được chỉnh.
Câu 4
Trả lời câu hỏi 4 trang 54 SBT Công nghệ 8 Chân trời sáng tạo
Hãy kể tên các bước trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến nhiệt độ vào bảng dưới đây.
|
Bước 1 |
………………………………………………………………….. |
|
Bước 2 |
………………………………………………………………….. |
|
Bước 3 |
………………………………………………………………….. |
|
Bước 4 |
………………………………………………………………….. |
|
Bước 5 |
………………………………………………………………….. |
Lời giải chi tiết:
Quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến nhiệt độ:
|
Bước 1 |
Kết nối cảm biến nhiệt độ vào mô đun cảm biến. |
|
Bước 2 |
Kết nối quạt điện vào mô đun cảm biến. |
|
Bước 3 |
Kết nối Adapter vào cực nguồn mô đun cảm biến. |
|
Bước 4 |
Cài đặt nhiệt độ tác động của mô đun cảm biến |
|
Bước 5 |
Kiểm tra và vận hành |
Câu 5
Trả lời câu hỏi 5 trang 54 SBT Công nghệ 8 Chân trời sáng tạo

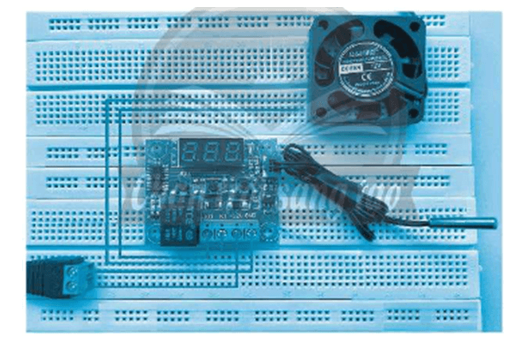

Em hãy nêu tên loại mô đun cảm biến sử dụng trong mạch điện điều khiển được minh hoạ trong hình dưới đây.
………………………………………………………………………………………
Lời giải chi tiết:
Loại mô đun cảm biến sử dụng trong mạch điện điều khiển được minh hoạ trong hình là: mô đun cảm biến nhiệt độ.
Câu 6
Trả lời câu hỏi 6 trang 54 SBT Công nghệ 8 Chân trời sáng tạo
Em hãy nêu những ứng dụng của mô đun cảm biến hồng ngoại.
...……………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
………………………………………………………………………………………
Lời giải chi tiết:
Những ứng dụng của mô đun cảm biến hồng ngoại:
- Bóng đèn tự động bật, tắt khi có người và không có người.
- Giúp mở cửa tự động.
- Giúp chống trộm
Câu 7
Trả lời câu hỏi 7 trang 55 SBT Công nghệ 8 Chân trời sáng tạo

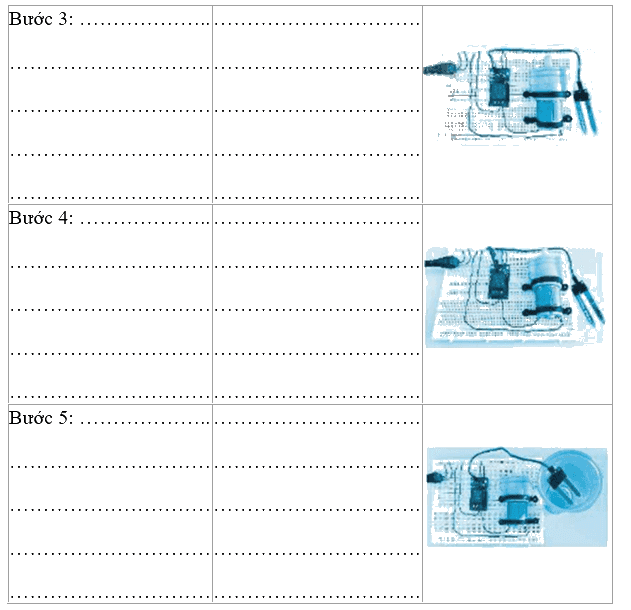

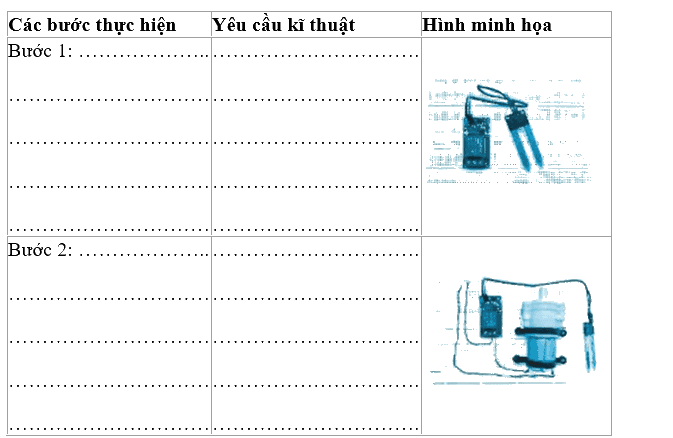

Em hãy nêu công việc và yêu cầu kĩ thuật trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm theo các hình minh hoạ dưới đây.
Lời giải chi tiết:

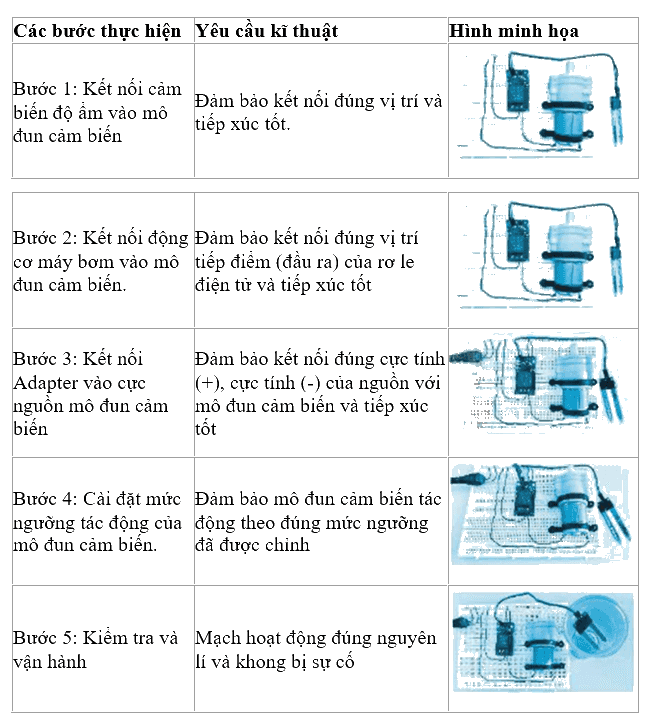

Công việc và yêu cầu kĩ thuật trong quy trình lắp ráp mạch điện điều khiển sử dụng mô đun cảm biến độ ẩm:
