Bài 12. Cấu trúc chung của mạch điện
Câu 12.1
Chọn phát biểu đúng về cấu trúc của mạch điện.
A. Mạch điện gồm: nguồn điện, dây dẫn và phụ tải điện.
B. Mạch điện gồm: nguồn điện, dây dẫn, thiết bị đóng cắt và phụ tải điện.
C. Mạch điện gồm: nguồn điện; bộ phận truyền dẫn, đóng, cắt, điều khiển và bảo vệ mạch; phụ tải điện.
D. Mạch điện gồm: nguồn điện; thiết bị đóng, cắt, điều khiển và bảo vệ mạch điện, phụ tải điện.
Lời giải chi tiết:
C. Mạch điện gồm: nguồn điện; bộ phận truyền dẫn, đóng, cắt, điều khiển và bảo vệ mạch; phụ tải điện.
Câu 12.2
Nối mỗi nội dung ở cột A với một nội dung ở cột B để có phát biểu đúng.
|
Cột A |
Cột B |
|
1. Nguồn điện có chức năng |
a. điện năng thành nhiệt năng, cơ năng, quang năng,… |
|
2. Bộ phận truyền dẫn dùng để |
b. đóng, cắt, điều khiển và bảo vệ mạch điện khi có sự cố. |
|
3. Thiết bị đóng, cắt, điều khiển và bảo vệ mạch điện có chức năng |
c. dẫn điện từ nguồn điện tới phụ tải điện. |
|
4. Phụ tải điện biến đổi |
d. tạo ra điện năng từ cơ năng, quang năng, hoá năng,... |
Lời giải chi tiết:
|
Cột A |
Cột B |
|
1. Nguồn điện có chức năng |
d. tạo ra điện năng từ cơ năng, quang năng, hoá năng,... |
|
2. Bộ phận truyền dẫn dùng để |
c. dẫn điện từ nguồn điện tới phụ tải điện. |
|
3. Thiết bị đóng, cắt, điều khiển và bảo vệ mạch điện có chức năng |
b. đóng, cắt, điều khiển và bảo vệ mạch điện khi có sự cố. |
|
4. Phụ tải điện biến đổi |
a. điện năng thành nhiệt năng, cơ năng, quang năng,… |
Câu 12.3
Nối mỗi nội dung ở cột A với một nội dung ở cột B để có phát biểu đúng.
|
Cột A |
Cột B |
|
1. Ắc quy |
a. sử dụng nhiệt năng của than đá, khí đốt,... để tạo ra điện năng. |
|
2. Pin mặt trời |
b. sử dụng năng lượng của nước để tạo ra điện năng. |
|
3. Nhà máy thuỷ điện |
c. biến năng lượng ánh sáng thành điện năng. |
|
4. Máy phát điện gió |
d. tạo ra điện năng nhờ các phản ứng hoá học. |
|
5. Nhà máy nhiệt điện |
e. biến năng lượng gió thành điện năng. |
Lời giải chi tiết:
|
Cột A |
Cột B |
|
1. Ắc quy |
d. tạo ra điện năng nhờ các phản ứng hoá học. |
|
2. Pin mặt trời |
c. biến năng lượng ánh sáng thành điện năng. |
|
3. Nhà máy thuỷ điện |
b. sử dụng năng lượng của nước để tạo ra điện năng. |
|
4. Máy phát điện gió |
e. biến năng lượng gió thành điện năng. |
|
5. Nhà máy nhiệt điện |
a. sử dụng nhiệt năng của than đá, khí đốt,... để tạo ra điện năng. |
Câu 12.4
Tìm câu sai trong các phát biểu dưới đây:
A. Công tắc dùng để đóng, cắt mạch điện.
B. Cầu dao dùng để bảo vệ mạch điện.
C. Aptomat dùng để đóng, cắt và bảo vệ mạch điện khi có sự cố.
D. Rơ le điện dùng để đóng, cắt nguồn cấp cho phụ tải điện.
Lời giải chi tiết:
B. Cầu dao dùng để bảo vệ mạch điện.
Câu 12.5

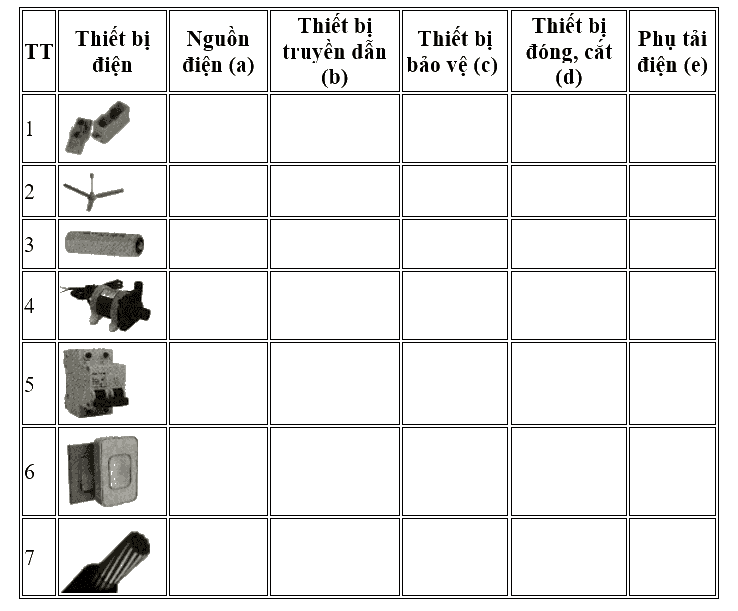

Đánh dấu x vào ô trống thích hợp trong bảng sau.
Lời giải chi tiết:
|
TT |
Thiết bị điện |
Nguồn điện (a) |
Thiết bị truyền dẫn (b) |
Thiết bị bảo vệ (c) |
|
1 |
 |
|
|
X |
|
2 |
 |
|
|
|
|
3 |
 |
X |
|
|
|
4 |
 |
|
|
|
|
5 |
 |
|
|
|
|
6 |
 |
|
|
X |
|
7 |
 |
|
X |
|
Câu 12.6
Tìm câu sai trong các phát biểu sau.
A. Bếp điện biến đổi điện năng thành nhiệt năng dùng để đun, nấu.
B. Quạt điện biến đổi điện năng thành cơ năng để làm mát, thông gió,...
C. Đèn điện biến đổi điện năng thành nhiệt năng để chiếu sáng.
D. Động cơ điện biến đổi điện năng thành cơ năng để bơm nước, quạt gió,...
Lời giải chi tiết:
C. Đèn điện biến đổi điện năng thành nhiệt năng để chiếu sáng.
Câu 12.7
Hãy so sánh ưu điểm và nhược điểm của dây dẫn bằng đồng và dây dẫn bằng nhôm. Theo em, dây dẫn loại nào được sử dụng nhiều trong mạch điện gia đình và trong các thiết bị điện gia dụng?
Lời giải chi tiết:
|
|
Dây đồng |
Dây nhôm |
|
Ưu điểm |
- Dẫn điện tốt hơn - Bền hơn |
- Dẫn điện kém hơn - Kém bền hơn |
|
Nhược điểm |
Đắt hơn |
Rẻ hơn |
|
Mức độ sử dụng |
Nhiều hơn |
Ít hơn |
