Bài 12. Cấu trúc chung của mạch điện trang 65, 66, 67, 68, 69

CH trang 65 KĐ

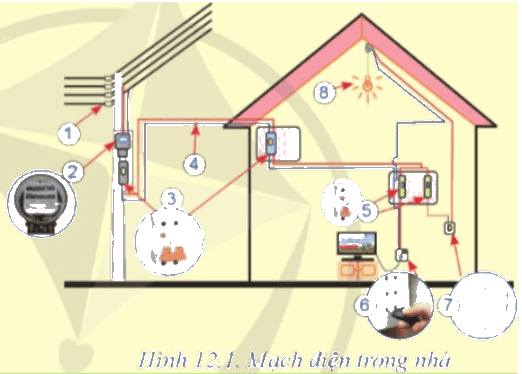

Hãy kể tên các bộ phận của mạch điện được đánh số trong Hình 12.1.

Phương pháp giải:

 nêu các bộ phận được đánh số trong hình.

Lời giải chi tiết:

1 - Cách điện cho đường dây cao thế

2 - Công tơ điện

3 - Aptomat

4 - Dây dẫn điện

5 - Aptomat

6 - Ổ cắm điện

7 - Công tắc điện

8 - Bóng đèn điện

CH trang 65

Nêu tên và chức năng các bộ phận chính của mạch điện.

Phương pháp giải:

Dựa vào cấu trúc chung của mạch điện

Lời giải chi tiết:

Cấu trúc chung của mạch điện bao gồm các bộ phận chính:

- Nguồn điện tạo ra điện nhờ chuyển hoá từ các dạng năng lượng khác nhau.

- Bộ phận truyền dẫn dùng để dẫn điện từ nguồn điện tới phụ tải; thiết bị đóng, cắt, điều khiển và bảo vệ dùng để đóng, cắt, điều khiển và bảo vệ mạch khi có sự cố.

- Phụ tải điện sử dụng điện năng để chuyển hoá thành nhiệt năng, cơ năng ...

CH trang 66 KP1

Kể tên các loại nguồn điện.

Phương pháp giải:

nêu các nguồn điện theo hiểu biết

Lời giải chi tiết:

Kể tên các loại nguồn điện: Pin, ắc quy; Pin mặt trời; Máy phát điện.

CH trang 66 KP2

Pin, ắc quy thường được sử dụng cho những đồ dùng điện nào?

Phương pháp giải:

 ứng dụng của các pin, ắc quy trong các đồ dùng gia đình.

Lời giải chi tiết:

• Pin sử dụng nhiều trong các loại đèn pin, đồng hồ treo tường, điều khiển quạt, điều khiển ti vi, máy tính bỏ túi, ...

• Ắc quy sử dụng nhiều trong xe đạp điện, xe máy, ô tô, ...

CH trang 66 KP3

Gia đình em đang sử dụng nguồn điện nào?

Phương pháp giải:

nêu nguồn điện được sử dụng dựa vào hiểu biết của bản thân.

Lời giải chi tiết:

Gia đình em đang sử dụng nguồn điện pin, ắc quy (các đồ dùng như đèn pin, đồng hồ treo tường, điều khiển quạt, điều khiển ti vi, máy tính bỏ túi, ...; đạp điện, xe máy, ô tô, ...) và máy phát điện.

CH trang 67

Đặc điểm chính của dây dẫn, cáp điện là gì?

Phương pháp giải:

Dựa vào bộ phận truyền dẫn điện

Lời giải chi tiết:

Lõi của dây dẫn điện, cáp điện được làm từ các kim loại dẫn điện tốt như đồng hoặc nhôm. Dây dẫn thường có vỏ bọc cách điện bên ngoài.

CH trang 68 KP1

Trên Hình 12.9 thiết bị nào có chức năng đóng, cắt? Thiết bị nào có chức năng bảo vệ mạch điện?

Phương pháp giải:

Quan sát hình 12.9 để nêu tên các thiết bị đóng, cắt điện.

Lời giải chi tiết:

a) Công tắc: thiết bị dùng để đóng, cắt.

b) Cầu dao: thiết bị dùng để đóng, cắt.

c) Aptomat: thiết bị dùng để đóng, cắt và bảo vệ mạch điện.

CH trang 68 KP2

Hãy nêu một số phụ tải điện trong gia đình và cho biết phụ tải đó thuộc nhóm nào?

Phương pháp giải:

Dựa vào nội dung bài học để nêu các phụ tải điện trong gia đình.

Lời giải chi tiết:

- Các phụ tải biến điện năng thành nhiệt năng: Nồi cơm điện, bếp điện, ấm điện, bàn là, ...

CH trang 69 LT

Nêu chức năng các bộ phận chính của mạch điện trong Hình 12.1.

Phương pháp giải:

Quan sát hình 12.1 để nêu các bộ phận chính trong mạch điện

Lời giải chi tiết:

1 - Cách điện cho đường dây cao thế.

2 - Công tơ điện: đo lượng điện năng tiêu thụ của phụ tải điện.

3 - Aptomat: đóng, cắt và bảo vệ mạch điện.

4 - Dây dẫn điện: Truyền dẫn điện.

5 - Aptomat: đóng, cắt và bảo vệ mạch điện.

6 - Ổ cắm điện: chia sẻ và kết nối của các thiết bị điện với nguồn điện.

7 - Công tắc điện: đóng, cắt, điều khiển mạch điện.

8 - Bóng đèn điện: phụ tải điện biến điện năng thành quang năng.

CH trang 69 VD

 Mô tả và nêu chức năng các thành phần của mạch điện trong nhà em.

Phương pháp giải:

 Dựa vào nội dung bài học để nêu chức năng của thành phần mạch điện trong gia đình.

Lời giải chi tiết:

• Công tơ điện: đo lượng điện năng tiêu thụ của phụ tải điện.

• Aptomat: đóng, cắt và bảo vệ mạch điện.

• Dây dẫn điện: Truyền dẫn điện.

• Cầu dao: đóng, cắt, điều khiển mạch điện.

• Cầu chì: bảo vệ mạch điện.

• Ổ cắm điện: chia sẻ và kết nối của các thiết bị điện với nguồn điện.

• Công tắc điện: đóng, cắt, điều khiển mạch điện.

• Bóng đèn điện: phụ tải điện biến điện năng thành quang năng.

• Bếp điện, nồi cơm điện, bàn là, ..: phụ tải điện biến điện năng thành nhiệt năng.

• Quạt, máy giặt, các loại xe điện...: phụ tải điện biến điện năng thành cơ năng.

• Pin, ắc quy: nguồn điện.
