Bài 12. Dây chuyền sản xuất tự động sử dụng robot công nghiệp trang 56, 57, 58, 59
MĐ
Dây chuyền lắp ráp vỏ xe ô tô ở hình 12.1 có phải là dây chuyền tự động không Vì sao?
Phương pháp giải:
Quan sát hình vẽ để trả lời câu hỏi.
Lời giải chi tiết:
Phải vì Dây chuyền sản xuất tự động là một tập hợp các loại máy móc tự động hoàn toàn. Chúng thực hiện một hoặc nhiều hoạt động (nguyên công hoặc công đoạn sản xuất) theo trình tự đã được thiết lập sẵn và được vận hành, kiểm soát bởi con người.
Câu hỏi tr56 CH1
Robot công nghiệp là gì? Hãy cho biết nhiệm vụ của robot công nghiệp trong sản xuất?
Phương pháp giải:
Tìm hiểu kiến thức mục I trang 56 SGK để trả lời câu hỏi.
Lời giải chi tiết:
Robot công nghiệp là thiết bị tự động, bao gồm cơ cấu chấp hành dạng tay máy và bộ điều khiển theo chương trình để thay con người thực hiện các nhiệm vụ khác nhau trong quá trình sản xuất như: vận chuyển, lắp ráp, hàn, phun sơn, kiểm tra chất lượng sản phẩm...
Câu hỏi tr56 CH2
Quan sát hình 12.2, 12.3 và cho biết: Robot công nghiệp được ứng dụng vào những công việc gì?
Phương pháp giải:
Quan sát hình 12.2, 12.3 để trả lời câu hỏi.
Lời giải chi tiết:
Robot công nghiệp vận chuyển nguyên vật liệu và sản phẩm
Robot công nghiệp kiểm tra chất lượng sản phẩm
Câu hỏi tr57 CH1
Dây chuyền sản xuất tự động là gì?
Phương pháp giải:
Tìm hiểu kiến thức mục II.1 trang 57 SGK để trả lời câu hỏi.
Lời giải chi tiết:
Dây chuyền sản xuất tự động là tổ hợp của các máy và thiết bị tự động được sắp xếp theo một trật tự xác định để thực hiện các công việc khác nhau nhằm tạo ra sản phẩm. Con người đóng vai trò thiết kế, giám sát và hiệu chính mà không trực tiếp tham gia vào dây chuyền sản xuất
Câu hỏi tr57 CH2
Chỉ ra vai trò của robot trong dây chuyền sản xuất tự động chế tạo chi tiết pít tông động cơ đốt trong ở hình 12.5?
Phương pháp giải:
Quan sát hình 12.5 để trả lời câu hỏi.
Lời giải chi tiết:
Robot 1: Làm công việc lò nung (nhiệt luyện)
Robot 2: Gia công CNC
Robot 3: Kiểm tra
Câu hỏi tr58 CH1
Quan sát hình 12.6, 12.7 và mô tả công việc của các robot.
Phương pháp giải:
Quan sát hình 12.6, 12.7 để trả lời câu hỏi.
Lời giải chi tiết:

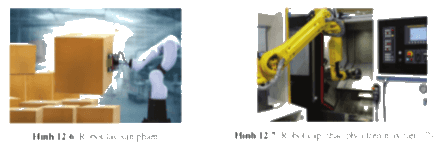

Hình 12.6: Robot lấy sản phẩm
Hình 12.7: Robot cấp, tháo phôi trên máy tiện CNC
Câu hỏi tr58 CH2
Quan sát hình 12.8. 12.9 và mô tả công việc của các robot?
Phương pháp giải:
Quan sát hình 12.8, 12.9 để trả lời câu hỏi.
Lời giải chi tiết:
Lời giải:
Hình 12.8: Robot phay
Hình 12.9: Robot đánh bóng bề măt
Câu hỏi tr59 CH1
Robot lắp ráp thực hiện công việc như thế nào?
Phương pháp giải:
Tìm hiểu kiến thức mục II.2 c) trang 59 SGK để trả lời câu hỏi.
Lời giải chi tiết:
Để lắp ráp được, robot phải được trang bị các cảm biến nhận diện hình ảnh chi tiết. Nhờ đó robot có thể điều chỉnh khi lắp ráp các chi tiết máy do biết chính xác vị trí của chúng. Với robot công nghiệp, quá trình lắp ráp diễn ra nhanh, chính xác với chất lượng sản phẩm đồng đều.
Câu hỏi tr59 CH2
Ưu điểm của robot công nghiệp trong hoạt động lắp ráp là gì?
Phương pháp giải:
Tìm hiểu kiến thức mục II.2 c) trang 59 SGK để trả lời câu hỏi.
Lời giải chi tiết:
Tăng cao năng suất lao động
Tiết kiệm không gian làm việc
Tối ưu chi phí sản xuất
Hạn chế tối đa các sai sót
Tăng sự cạnh tranh của doanh nghiệp
Câu hỏi tr59 CH3
Robot thực hiện nhiệm vụ kiểm tra sản phẩm như thế nào? Có mấy khâu kiểm tra.
Phương pháp giải:
Tìm hiểu kiến thức mục II.2 d) trang 59 SGK để trả lời câu hỏi.
Lời giải chi tiết:
Hoạt động kiểm tra có các khâu: kiểm tra đầu vào và kiểm tra đầu ra Robot kiểm tra được trang bị các camera để thu nhận hình ảnh và quét 3D bề mặt chi tiết.
Có 2 khâu kiểm tra:
Ở khâu kiểm tra đầu vào phôi được chuyển đến vị trí cần thiết để kiểm tra trước khi giá đặt lên máy gia công.
Ở khâu kiểm tra đầu ra, sau khi gia công, chi tiết được đưa tới vị trí kiểm tra (hình 12.14). Nếu đạt yêu cầu, chi tiết được xếp vào thùng thành phẩm. Nếu không đạt yêu cầu, chi tiết bị đưa vào thùng phế phẩm.
Câu hỏi tr59 CH4
Các nhiệm vụ chính của robot công nghiệp trong dây chuyền sản xuất tự động là gì?
Phương pháp giải:
Vận dụng kiến thức đã học để trả lời câu hỏi.
Lời giải chi tiết:
Lắp ráp sản phẩm
Hàn
Sơn và phủ
Sắp xếp
Kiểm tra
Câu hỏi tr59 CH5
Lấy ví dụ và mô tả dây chuyền sản xuất tự động chế tạo một sản phẩm mà em biết.
Phương pháp giải:
Tìm hiểu và vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Dây chuyền chế biến sản xuất sữa chua bao gồm :
Công đoạn xử lý nước.
Công đoạn tiếp nhận sữa hoặc mix bột.
Công đoạn chuẩn bị
Công đoạn khử trùng.
Công đoạn lên men.
Chiết rót sữa chua & đóng gói sữa chua.
Công đoạn CIP vệ sinh.
Câu hỏi tr59 CH6
Tìm hiểu các dây chuyền sản xuất tự động sử dụng rô bốt công nghiệp trong các cơ sở sản xuất hoặc trên internet.
Phương pháp giải:
Vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Dây chuyền sản xuất nước đóng chai, nước tinh khiết
Nước là sản phẩm được tiêu thụ nhiều nhất trên toàn thế giới, ước tính khoảng 4 lít nước đang được mọi người tiêu thụ hàng ngày. Do thực tế là tất cả mọi người đều uống nước, nên các nhà sản xuất có trách nhiệm rất lớn trong việc đảm bảo chất lượng nước. Chất lượng này có thể được duy trì bằng cách sử dụng dây chuyền sản xuất nước đóng chai hiện đại.. Có nhiều công đoạn mà nước thô phải trải qua trước khi được vận chuyển cho con người.
Các bước của dây chuyền sản xuất nước đóng chai:
Hệ thống xử lý nước
Hệ thống thổi chai
Hệ thống chiết rót nước đóng chai
Hệ thống dán nhãn chai
Hệ thống đóng gói chai
