Bài 14. Khái quát về mạch điện trang 72, 73, 74

CH trang 72 KĐ

Kể tên các thành phần cơ bản có trong mạch điện đơn giản ở Hình 14.1. Khi nào đèn Đ1, Đ2 cùng sáng?

Phương pháp giải:

Quan sát hình 14.1 xác định các thành phần cơ bản của mạch điện

Lời giải chi tiết:

Các thành phần cơ bản có trong mạch điện đơn giản:

- Công tắc hai cực K, K1, K2

- Đèn sợi đốt Đ1, Đ2

- Cực âm cực dương

Khi tất cả công tắc hai cực mở, hai đèn sẽ cùng sáng

CH trang 72 KP

Quan sát Hình 14.3, cho biết tên gọi các phần tử của mạch điện có trong hình.

Phương pháp giải:

Dựa vào hiểu biết của bản thân để nêu các phần tử của mach điện có trong hình 14.3

Lời giải chi tiết:

1. Hình 14.3. a. Bình ắc quy

2. Hình 14.3.b. Bóng đèn sợi đốt

3. Hình 14.3.c. Cầu chì

4. Hình 14.3.d. Cụm công tắc điện

5. Hình 14.3.e. Cầu dao

6. Hình 14.3.f. Quạt điện

CH trang 74 KP

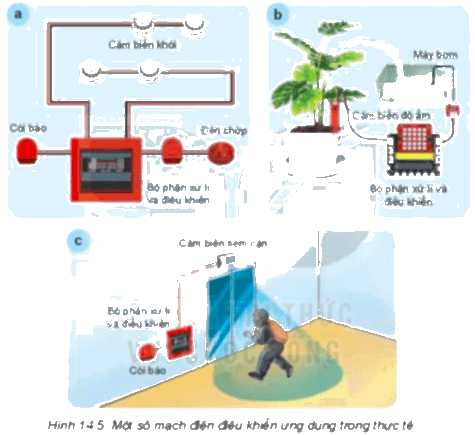

Quan sát Hình 14.5 và cho biết:

- Ứng dụng của mỗi mạch điện điều khiển.

- Tên và chức năng của các thiết bị cảm biến, đối tượng điều khiển ở các hình.

Phương pháp giải:

Dựa vào hình 14.5 để nêu tên các mạch điện có trong hình

Lời giải chi tiết:

1. Hình 14.5. a. Mạch điện điều khiển cảm biến khói mạch báo động khi có sự cháy

2. Hình 14.5.b. Mạch điện điều khiển tưới cây tự động

3. Hình 14.5.c. Mạch điện điều khiển chống trộm

- Tên của các thiết bị trong hình

Hình 14.5.a. Gồm 1 bộ phận xử lí và điều khiển, 2 còi báo động, 1 đèn báo động, 4 cảm biến khói

Đối tượng điều khiển của hình a là khi có khói trong nhà sẽ báo động cho mọi người biết

Hình 14.5.b. Gồm 1 bộ phận xử lí và điều khiển, 1 cảm biến nhiệt độ, 1 bơm nước và các đường ống

Đối tượng điều khiển của hình b là khi nhiệt độ quá nóng thì hệ thống sẽ tự động bơm nước tưới cây

Hình 14.5.c. Gồm 1 bộ phận xử lí và điều khiển, 1 còi báo động, 1 cảm biến tiệm cận

CH trang 74 VD

Kể tên nguồn điện; thiết bị đóng cắt, điều khiển và bảo vệ; phụ tải có trong mạch điện ở gia đình em.

Phương pháp giải:

Dựa vào hiểu biết của bản thân để nêu các bộ phận của mạng điện trong gia đình em.

Lời giải chi tiết:

Nguồn điện; thiết bị đóng cắt, điều khiển và bảo vệ; phụ tải có trong mạch điện ở gia đình em:

- Nguồn điện: lưới điện

- Thiết bị đóng cắt: cầu dao

- Thiết bị điều khiển và bảo vệ: aptomat

- Phụ tải: bóng đèn

CH trang 74 VD

 Vẽ và mô tả sơ đồ khối của một mạch điện điều khiển đơn giản mà em biết.

Phương pháp giải:

Vẽ mạch đèn gồm 1 nguồn điện, 3 công tắc và hai bóng đèn mắc song song

Lời giải chi tiết:

- Mạch điện đơn giản:
