Bài 14. Lắp ráp mạch điện điều khiển đơn giản sử dụng mô đun cảm biến trang 77, 78, 79, 80, 81, 82, 83

CH trang 77 KĐ

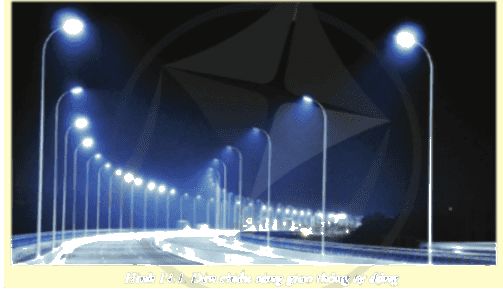

Hãy cho biết loại mô đun cảm biến nào được sử dụng trong mạch điều khiển đèn chiếu sáng giao thông tự động ở Hình 14.1.

Phương pháp giải:

Quan sát hình 14.1 để nêu các mô đun cảm biến được sử dụng

Lời giải chi tiết:

Mô đun cảm biến ánh sáng.

CH trang 78

Quan sát sơ đồ mạch điều khiển ở Hình 14.3 và cho biết:

- Chức năng của mạch điều khiển.

- Loại mô đun cảm biến được sử dụng.

Phương pháp giải:

từ hình 14.3 để nêu chức năng của mạch điều khiển và mô đun cảm biến được sử dụng

Lời giải chi tiết:

- Chức năng của mạch điều khiển: Đèn tự động sáng khi trời tối và tự động tắt khi trời sáng.

- Mô đun cảm biến ánh sáng.

CH trang 79 KP1

 Quan sát sơ đồ mạch điều khiển ở Hình 14.5 và cho biết:

- Chức năng của mạch điều khiển.

- Loại mô đun cảm biến được sử dụng.

Phương pháp giải:

từ hình 14.5 để nêu chức năng của mạch điều khiển và mô đun cảm biến được sử dụng

Lời giải chi tiết:

- Chức năng của mạch điều khiển: Khi nhiệt độ lò ấp trứng thấp hơn 37oC, đèn tự động sáng làm tăng nhiệt cho lò ấp; khi nhiệt độ lò ấp trứng cao hơn 38,5oC, đèn tự động tắt ngừng cấp nhiệt cho lò ấp.

- Mô đun cảm biến nhiệt độ.

CH trang 79 KP2

Quan sát sơ đồ mạch điều khiển ở Hình 14.7 và cho biết:

- Chức năng của mạch điều khiển.

- Loại mô đun cảm biến được sử dụng.

Phương pháp giải:

từ hình 14.7  để nêu chức năng của mạch điều khiển và mô đun cảm biến được sử dụng

Lời giải chi tiết:

- Chức năng của mạch điều khiển: Khi độ ẩm của đất thấp, động cơ bơm nước hoạt động để tưới nước; khi độ ẩm của đất cao, động cơ ngừng bơm nước.

- Mô đun cảm biến độ ẩm.

CH trang 83 LT

Em hãy tìm hiểu một ứng dụng khác của mô đun cảm biến ánh sáng: nêu chức năng, đề xuất ý tưởng vẽ sơ đồ lắp ráp và chia sẻ với các bạn trong lớp.

Phương pháp giải:

Sử dụng mô đun cảm biến ánh sáng để đóng rèm cửa

Lời giải chi tiết:

Mô đun cảm biến ánh sáng được sử dụng trong rèm đóng mở tự động.

Chức năng: Rèm tự động mở khi trời sáng và tự động đóng khi trời tối.

Sơ đồ:

CH trang 83 VD

 Em hãy lên ý tưởng cho việc lắp ráp mô đun cảm biến đã được học sử dụng trong gia đình.

Phương pháp giải:

Học sinh tự lên ý tưởng và thực hành

Lời giải chi tiết:

Em sẽ lắp ráp mạch điều khiển đơn giản sử dụng mô đun cảm biến theo các bước:

- Bước 1: Tìm hiểu sơ đồ lắp ráp

- Bước 2: Lựa chọn thiết bị và dụng cụ

- Bước 3: Lắp ráp mạch điều khiển

- Bước 4: Kiểm tra và thử mạch.
