Bài 15. Bản vẽ xây dựng trang 85, 86, 87, 88, 89, 90, 91, 92 SGK Công nghệ 10 Kết nối tri thức

Câu hỏi tr 85

Mở đầu

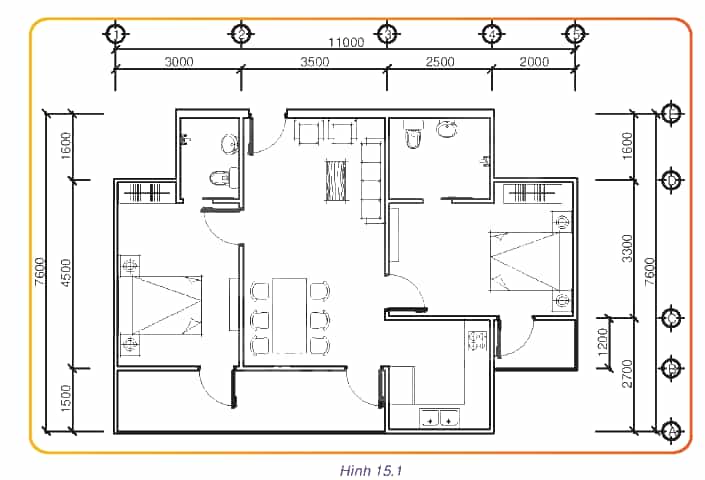

Em hãy đọc bản vẽ mặt bằng ở Hình 15.1 và cho biết các nội dung của bản vẽ.

Phương pháp giải:

Quan sát, suy luận

Lời giải chi tiết:

Bản vẽ hình 15.1 thể hiện cho ta biết được các vị trí, kích thước của tường, vách ngăn, cửa đi, cửa sổ, cầu thang, cách bố trí các phòng, các thiết bị và đồ đạc của một mặt bằng

Câu hỏi tr 89

Luyện tập

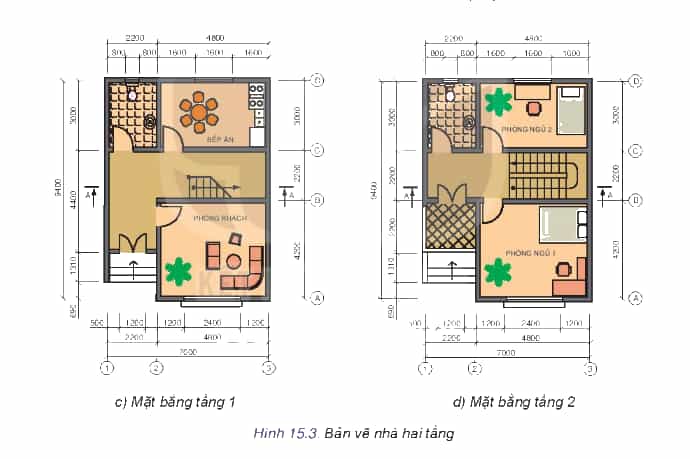

Đọc bản vẽ các mặt bằng tầng 1 và tầng 2 của ngôi nhà hai tầng (Hình 15.3 c, d) và cho biết:

1. Số phòng, chức năng, kích thước và trang thiết bị mỗi phòng.

Phương pháp giải:

Quan sát, suy luận

Lời giải chi tiết

Mặt bằng tầng 1 có 3 phòng:

- 1 phòng bếp: kích thước 3000 x 4800, gồm có bàn ăn, bếp, là nơi ăn uống,

- 1 phòng WC: kích thước 2200 x 3000, gồm có bồn cầu, chậu rửa, là nơi vệ sinh cá nhân,

- 1 phòng khách: kích thước 4200 x 4800, gồm có bộ bàn ghế tiếp khách, chậu cây, là nơi tiếp khách, sinh hoạt chung của gia đình.

Hành lang ở trước phòng vệ sinh, cầu thang ở giữa phòng bếp với phòng khách.

Mặt bằng tầng 2 có 3 phòng:

- 2 phòng ngủ: bao gồm giường ngủ, bàn làm việc; phòng ngủ 1 có kích thước 4200 x 4800, phòng ngủ 2 có kích thước 3000 x 4800.

- 1 phòng vệ sinh: kích thước 2200 x 3000, bao gồm bồn cầu, chậu rửa.

2. Số lượng và chủng loại các cửa đi và số cửa sổ.

Phương pháp giải:

Quan sát, suy luận

Lời giải chi tiết

Mặt bằng tầng 1: Có 1 cửa đi đơn hai cánh, 3 cửa đi đơn một cánh và 3 cửa sổ.

Mặt bằng tầng 2: Có 1 cửa đi đơn hai cánh, 3 cửa đi đơn một cánh và 3 cửa sổ.

3. Vị trí các bộ phận khác (hành lang, cầu thang, ban công...)

Phương pháp giải:

Quan sát, suy luận

Lời giải chi tiết

Mặt bằng tầng 3: hành lang ở trước phòng vệ sinh, cầu thang ở giữa phòng bếp với phòng khách.

Mặt bằng tầng 4: ban công ở cạnh phòng ngủ số 1, trước cửa đi đơn hai cánh, cầu thang ở giữa hai phòng ngủ.

Luyện tập

Đọc bản vẽ mặt đứng của ngôi nhà hai tầng (Hình 15.3a) và cho biết:

1. Hình dáng chung của ngôi nhà

Phương pháp giải: quan sát, suy luận

Lời giải chi tiết

Hình dáng chung của ngôi nhà: có 3 tầng (2 tầng chính và 1 sân thượng) và dạng hình chữ nhật.

2. Cách bố trí các bậc thềm, cửa ra vào, cửa sổ, bồn hoa, ban công, mái.

Phương pháp giải: quan sát, suy luận

Lời giải chi tiết

- Cửa chính ở phía bên trái, trước cửa chính có bậc thềm.

- Phía bên trên cửa chính là cửa ra ngoài ban công.

Luyện tập

Đọc bản vẽ mặt cắt A-A của ngôi nhà hai tầng (Hình 15.3b) và cho biết:

1. Vị trí của mặt phẳng cắt tưởng tượng.

Phương pháp giải: quan sát, suy luận

Lời giải chi tiết

Mặt phẳng cắt tưởng tượng nằm ở vị trí giữa phòng khách và phòng bếp.

2. Chiều cao các bộ phận: nền, tường, mái.

Phương pháp giải: quan sát, suy luận

Lời giải chi tiết

Chiều cao của tầng 1 cao 2740

Chiều cao Tầng 2 cao 2720

Mái cao 600.

3. Kích thước cửa đi, cửa sổ, cầu thang.

Phương pháp giải: quan sát, suy luận

Lời giải chi tiết

Cửa đi cao 2200

Cửa sổ

Cầu thang cao: 2590

Câu hỏi tr 91

Thực hành

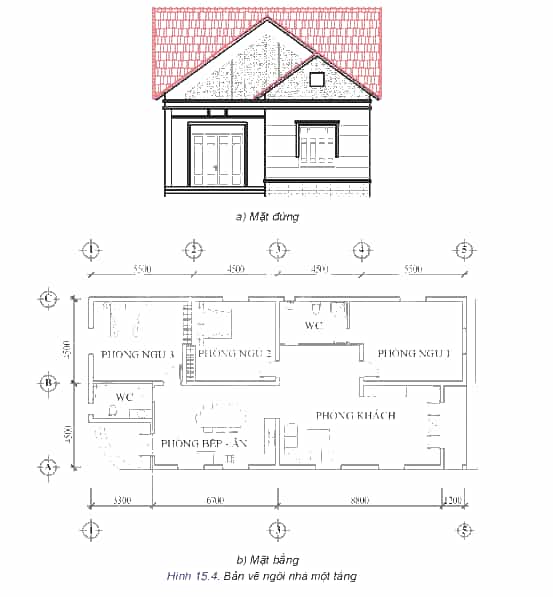

Đọc bản vẽ nhà trên Hình 15.4.

Phương pháp giải: quan sát, suy luận thực tiễn

Lời giải chi tiết

Hình 15.4 thể hiện

- Ngôi nhà 1 tầng có cửa chính phía bên trái, mái ngói. Có cửa sổ phía bên phải.

- Nhà có chiều rộng 9000, chiều dài 20000. Phần hiên trước cửa đại có kích thước 1200 x 4500.

- Có 7 phòng: 1 phòng khách, 3 phòng ngủ, 2 phòng WC, 1 phòng bếp - ăn.

- Từ cửa chính vào là phòng khách, kích thước 4500 x 8800. Bên cạnh phòng khách là phòng bếp - ăn, kích thước 6700 x 4500, bao gồm bàn ăn, bếp. Trong phòng bếp có cửa đi đơn 2 cánh thông ra sân bên ngoài. Bên cạnh phòng bếp là nhà vệ sinh, bao gồm bồn cầu, chậu rửa.

- Đối diện phòng khách là phòng ngủ 1, kích thước 4500 x 5500, trong phòng ngủ 1 có 2 cửa sổ, 1 phòng WC.

- Bên cạnh phòng ngủ 1 là phòng ngủ 2 có kích thước 4500 x 4500, liền kề phòng ngủ 2 là phòng ngủ 3 có kích thước 4500 x 5500.

Câu hỏi tr 92

Kết nối năng lực

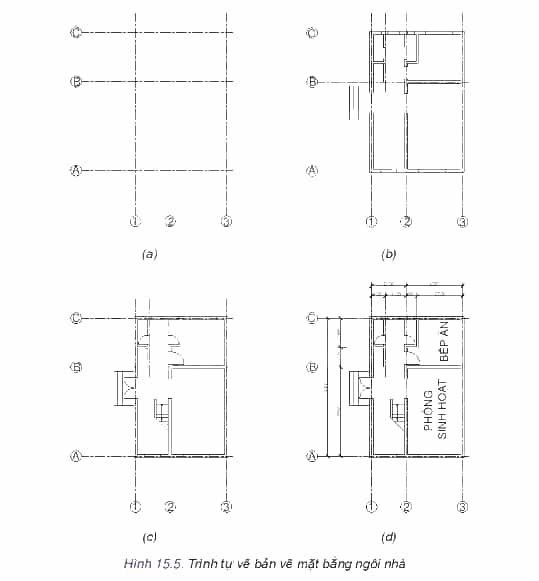

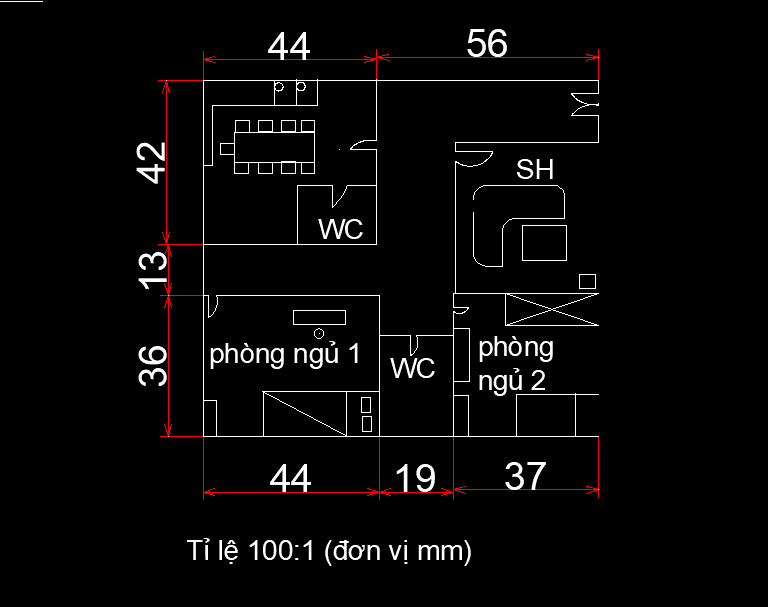

Em hãy tìm hiểu cách vẽ mặt đứng và hình cắt của ngôi nhà.
