Bài 16. Mạch điện điều khiển sử dụng mô đun cảm biến
CH trang 78 KĐ

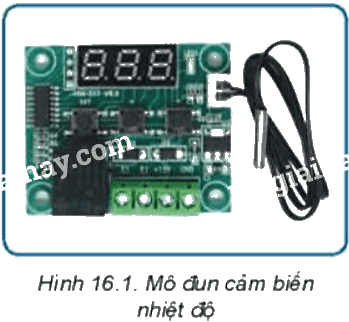

Quan sát Hình 16.1 và cho biết vị trí các cổng kết nối với mạch điện trên mô đun cảm biến
Phương pháp giải:
Quan sát hình 16.1 để xác định các cổng kết nối.
Lời giải chi tiết:
Vị trí các cổng kết nối với mạch điện trên mô đun cảm biến là vị trí dây dẫn.
CH trang 78 KP

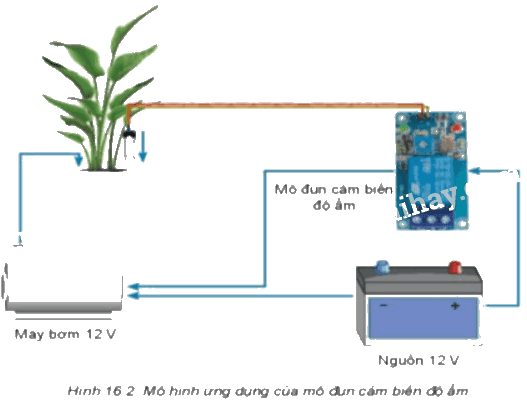

Quan sát Hình 16.2 và cho biết một mạch điều khiển sử dụng mô đun cảm biến có những thành phần chính nào?
Phương pháp giải:
Nêu các thành phần chính trong hình 16.2
Lời giải chi tiết:
Một mạch điều khiển sử dụng mô đun cảm biến có những thành phần chính: mô đun cảm biến, đối tượng điều khiển và nguồn điện.
CH trang 80 KP

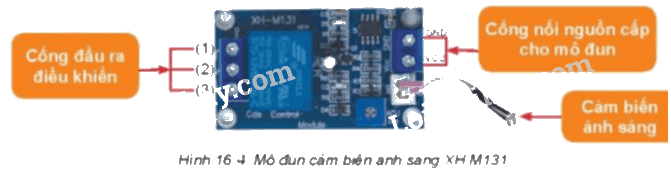

Quan sát Hình 16.4 và xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun cảm biến ánh sáng.
Phương pháp giải:
Quan sát hình 16.4 xác định đầu vào và đầu ra của mô đun cảm biến ánh sáng.
Lời giải chi tiết:
Cổng đầu ra điều khiển:
+ Tiếp điểm thường mở (1)
+ Đầu nối chung (2)
+ Tiếp điểm thường đóng (3)
- Cổng nối nguồn cấp cho mô đun:
+ Đầu nối GND nối với cực (-) của nguồn.
+ Đầu nối VCC để nối với cực (+) của nguồn.
CH trang 80 KP

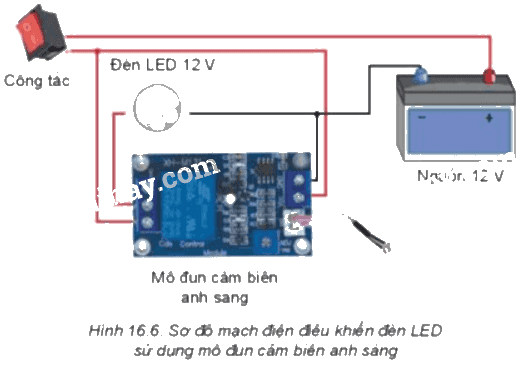

Quan sát Hình 16.6 và nêu tên các thành phần chính của mạch điện điều khiển đèn LED sử dụng mô đun cảm biến ánh sáng?
Phương pháp giải:
Nêu các thành phần chính của mạch điều khiển đèn led.
Lời giải chi tiết:
Các thành phần chính:
- Nguồn điện: ắc quy
- Mô đun cảm biến ánh sáng
- Đối tượng điều khiển: đèn led
CH trang 82

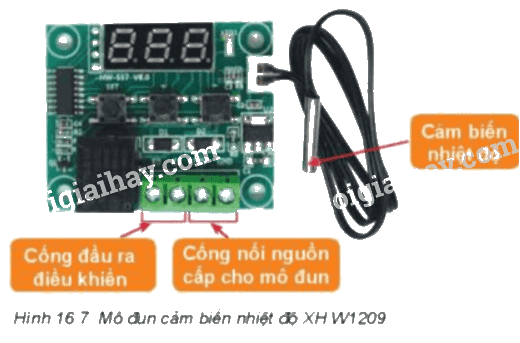

Quan sát Hình 16.7, xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển của mô đun cảm biến nhiệt độ.
Phương pháp giải:
Quan sát hình 16.7 xác định vị trí các cổng đầu vào và đàu ra của mô đun cảm biến
Lời giải chi tiết:
- Cổng đầu ra điều khiển:
+ Tiếp điểm K0
+ Tiếp điểm K1
- Cổng nối nguồn cấp cho mô đun:
+ Đầu nối GND để nối với cực (- ) của nguồn
+ Đầu nối + 12V để nối với cực (+) của nguồn
CH trang 84 KP

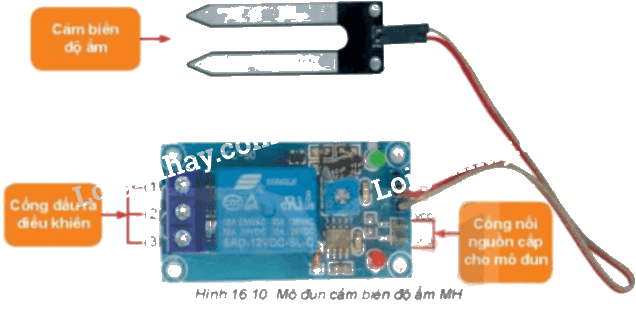

Quan sát Hình 16.10 và xác định vị trí cổng đầu vào nguồn cấp và cổng đầu ra điều khiển mô đun cảm biến độ ẩm.
Phương pháp giải:
Xác định các vị trí đầu vào và đầu ra của mô đun cảm biến độ ẩm.
Lời giải chi tiết:
- Cổng đầu ra điều khiển:
+ Tiếp điểm thường mở (1)
+ Đầu nối chung (2)
+ Tiếp điểm thường đóng (3)
- Cổng nối nguồn cấp cho mô đun:
+ Đầu nối GND nối với cực (-) của nguồn.
+ Đầu nối VCC để nối với cực (+) của nguồn.
CH trang 84 KP

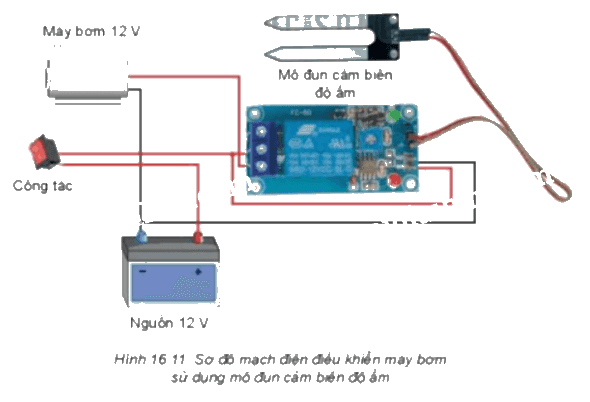

Quan sát Hình 16.11 và nêu tên các thành phần chính của mạch điện điều khiển máy bơm sử dụng mô đun cảm biến độ ẩm.
Phương pháp giải:
Xác định các thành phần chính của mô đun cảm biến độ ẩm.
Lời giải chi tiết:
- Nguồn điện: ắc quy
- Mô đun cảm biến độ ẩm
- Đối tượng điều khiển: máy bơm
CH trang 85
Đề xuất một số ứng dụng cụ thể của các mạch điện điều khiển sử dụng mô đun cảm biến ánh sáng, nhiệt độ và độ ẩm trong gia đình.
Phương pháp giải:
Ứng dụng của các mô đun cảm biến ánh sáng, nhiệt độ, độ ẩm.
Lời giải chi tiết:
- Điều khiển đèn led sử dụng mô đun cảm biến ánh sáng.
- Điều khiển quạt điện sử dụng mô đun cảm biến nhiệt độ.
- Điều khiển máy bơm sử dụng mô đun cảm biến độ ẩm.
