Bài 17. Các bước thiết kế kĩ thuật trang 92, 93, 94, 95
CH trang 92 KĐ

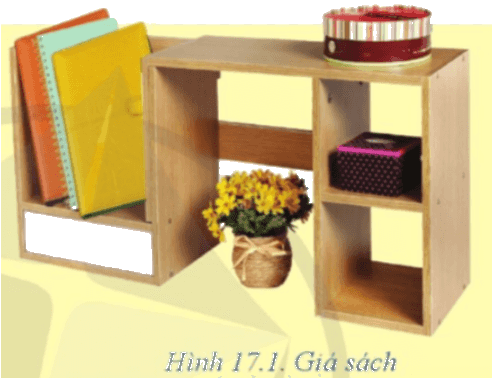

Giá sách ở Hình 17.1 được thiết kế với mục đích gì? Để thiết kế các sản phẩm này cần thực hiện những công việc gì?
Phương pháp giải:
nêu mục đích của chiếc giá sách và các bước để thiết kế giá sách.
Lời giải chi tiết:
Giá sách được thiết kế để đựng sách vở, đồ dùng học tập.
Để thiết kế ra giá sách cần thực hiện theo quy trình sau:
-
Xác định yêu cầu và lựa chọn giải pháp.
-
Thiết kế sản phẩm.
-
Đánh giá và hiệu chỉnh.
-
Lập hồ sơ kĩ thuật.
CH trang 93
Hãy xác định vấn đề cần giải quyết trong ví dụ nêu trên. Để giải quyết vấn đề này, sản phẩm giá đỡ điện thoại phải áp đáp ứng yêu cầu nào? Hãy mô tả giải pháp thiết kế giá đỡ điện thoại được lựa chọn.
Phương pháp giải:
Sản phẩm thiết kế là chiếc giá đỡ điện thoại từ mục đích để nêu các yêu cầu thiết kế của sản phẩm.
Lời giải chi tiết:
Vấn đề cần giải quyết là tạo ra sản phẩm có thể giữ điện thoại cho nhà thiết kế quan sát tư liệu.
Sản phẩm giá đỡ điện thoại phải đáp ứng yêu cầu giữ được điện thoại khi đặt ngang và dọc, điều chỉnh được góc nhìn và gấp gọn khi không sử dụng.
Hình ảnh sau là một giải pháp đơn giản, đáp ứng những yêu cầu trên và dễ dàng thực hiện nên được lựa chọn.
CH trang 94

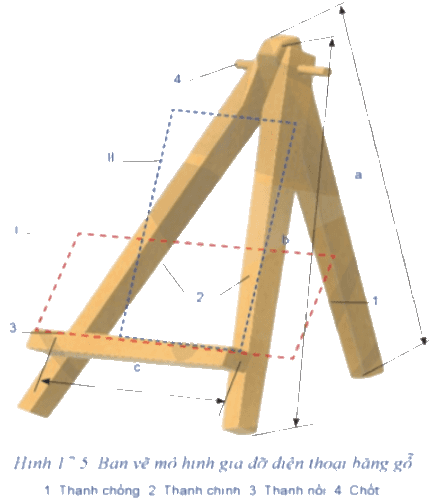

Hãy cho biết cách lựa chọn vật liệu chế tạo, kích thước các bộ phận của giá đỡ điện thoại ở Hình 17.5.
Phương pháp giải:
Quan sát hình 17.5 để nêu các vật liệu và các kích thước của chiếc giá đỡ điện thoại.
Lời giải chi tiết:
Chọn vật liệu là gỗ vì dễ gia công, nhẹ và thân thiện với môi trường.
Kích thước dựa vào kích thước dài và rộng của điện thoại để tính kích thước a, b, c của giá đỡ (dựa vào kích thước chiều dài để tính kích thước a, b; dựa vào kích thước chiều rộng để tính kích thước c).
CH trang 95 KP1

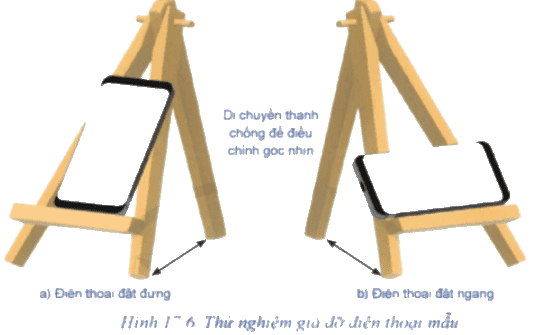

Đánh giá bản thiết kế Hình 17.6 cần kiểm tra những nội dung gì? Sau kiểm tra, cần hiệu chỉnh bản thiết kế như thế nào?
Phương pháp giải:
Đánh giá sản phẩm có đáp ứng với yêu cầu đặt ra hay không.
Lời giải chi tiết:
Đánh giá bản thiết kế cần đánh giá xem giá đỡ có đáp ứng yêu cầu thiết kế đặt ra không: giá đỡ có đặt ngang, dọc được; khi điều chỉnh góc độ thanh chống khó cố định được.
Sau kiểm tra cần hiệu chỉnh chốt để thanh chống cố định dễ dàng hơn.
CH trang 95 KP2
Hồ sơ kĩ thuật cho giá đỡ điện thoại gồm những thông tin gì?
Phương pháp giải:
Dựa vào nội dung phần lập hồ sơ kĩ thuật
Lời giải chi tiết:
Hồ sơ kĩ thuật cho giá đỡ điện thoại gồm những thông tin:
-
Bản vẽ thiết kế: bản vẽ phác, bản vẽ chi tiết, bản vẽ lắp, ...
-
Các thuyết minh liên quan đến sản phẩm.
CH trang 95 LT1
Kể tên các bước cơ bản trong thiết kế kĩ thuật.
Phương pháp giải:
Nêu các bước thiết kế cơ bản
Lời giải chi tiết:
Các bước cơ bản trong thiết kế kĩ thuật:
-
Xác định yêu cầu và lựa chọn giải pháp.
-
Thiết kế sản phẩm.
-
Đánh giá và hiệu chỉnh.
-
Lập hồ sơ kĩ thuật.
CH trang 95 LT2
Bản vẽ thiết kế sản phẩm có đáp ứng được yêu cầu không nếu bỏ qua bước đánh giá và hiệu chỉnh? Vì sao?
Phương pháp giải:
Nêu vai trò của đánh giá và hiệu chỉnh sản phẩm.
Lời giải chi tiết:
Bản vẽ thiết kế sản phẩm không đáp ứng được yêu cầu nếu bỏ qua bước đánh giá và hiệu chỉnh. Vì sản phẩm ban đầu có thể có những bộ phận thiết kế chưa phù hợp vì thế cần đánh giá mức độ đáp ứng của các yêu cầu đặt ra để xác định những bộ phận chưa phù hợp để hiệu chỉnh cải tiến.
CH trang 95 VD
Vận dụng các bước thiết kế kĩ thuật, hãy thiết kế giá đỡ điện thoại khác phù hợp với em.
Phương pháp giải:
Sản phẩm là làm giá đỡ điện thoại bằng bìa carton
Lời giải chi tiết:
HS tự tiến hành thực hiện (có thể tham khảo theo mẫu sau)
LÀM GIÁ ĐỠ ĐIỆN THOẠI BẰNG BÌA CARTON
1. Xác định yêu cầu và lựa chọn giải pháp.
- Yêu cầu: Giá đỡ điện thoại để ngang 2 màn hình điện thoại.
- Giải pháp: Giá đỡ điện thoại bằng bìa carton.
2. Thiết kế sản phẩm.
- Vật liệu: Bìa carton vì dễ gia công, nhẹ và thân thiện với môi trường.
- Kích thước: dựa vào kích thước điện thoại cắt tấm bìa ra theo kích thước mong muốn. Khi có tấm bìa bạn sẽ cắt thành hình chữ U, có độ sâu khoảng 2cm, chiều rộng làm sao để vừa máy. Tiếp đó cắt tiếp 2 điểm giữ ở 2 thành của chữ U, vừa đủ lọt thiết bị. Nếu bìa mỏng thì có thể cắt 2 – 3 tấm rồi dán lại với nhau.
3. Đánh giá và hiệu chỉnh.
- Chế tạo sản phẩm và tiến hành đánh giá, nếu có chi tiết chưa phù hợp cần hiệu chỉnh lại.
4. Lập hồ sơ kĩ thuật.
