Bài 2. Hệ thống kĩ thuật trang 9

Câu hỏi tr 9

Mở đầu

Lời giải chi tiết:

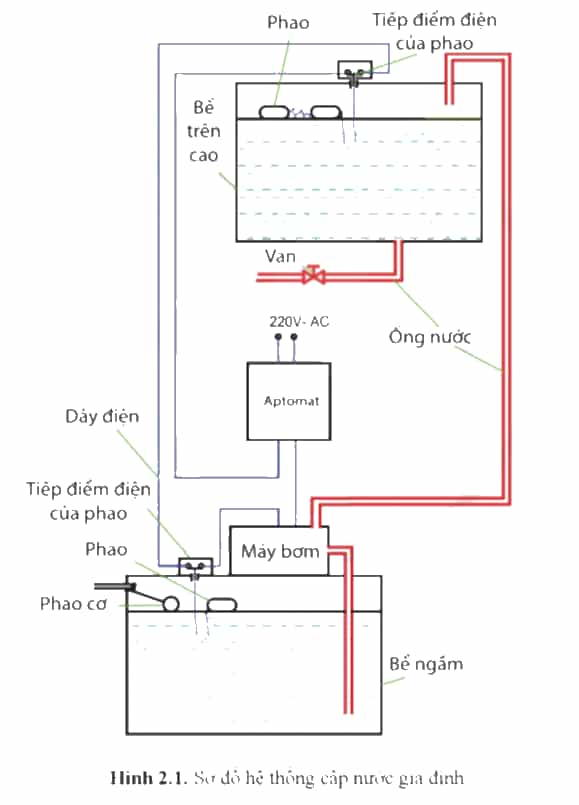

- Các phần tử trong hệ thống điều khiển cấp nước gia đình tự động trên hình 2.1: Phao bơm nước tự động, máy bơm, phao cơ, tiếp điểm điện của phao, aptomat, dây điện

- Chúng liên kết như sau:

+ Liên kết cơ khí giữa bể trên cao và bể nước ngầm thông qua các phần tử: đường ống, van, bơm

+ Liên kết điện giữa các phần tử: aptomat, máy bơm, các phao điện qua đường dây điện

Câu hỏi tr 10

Câu hỏi

Phương pháp giải:

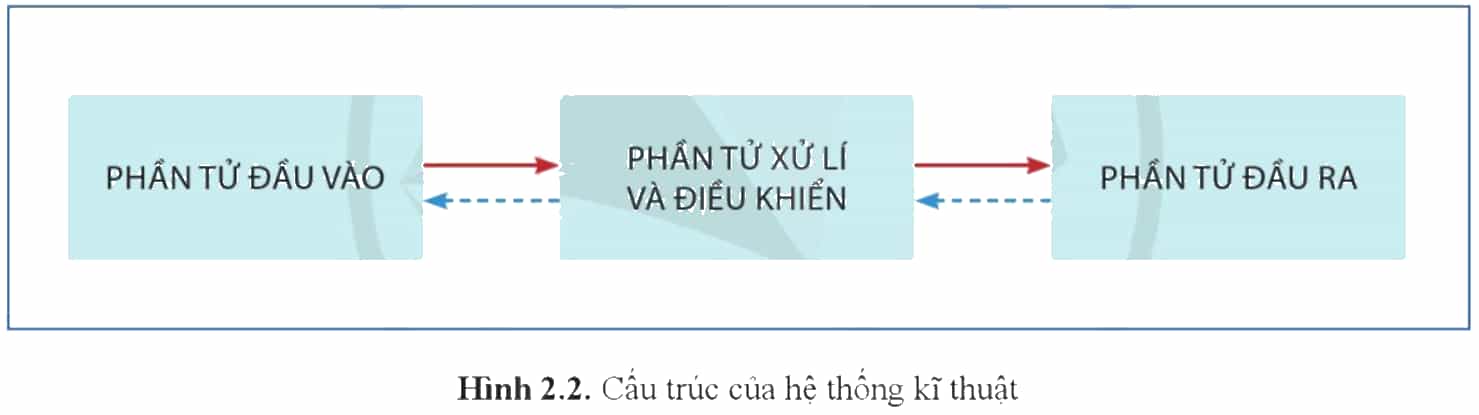

- Cấu trúc của hệ thống kĩ thuật gồm có ba phần tử là:

   + Phần tử đầu vào là nơi tiếp nhận các thông tin của hệ thống kĩ thuật.

   + Phần tử xử lí và điều khiển là nơi xử lí thông tin từ phần tử đầu vào và đưa ra tín hiệu điều khiển cho đầu ra

   + Phần từ đầu ra là các cơ cấu chấp hành, nhận tín hiệu điều khiển để thực hiện nhiệm vụ của hệ thống kĩ thuật.

Câu hỏi tr 11

Câu hỏi

Phương pháp giải:

Liên kết cơ khí dùng để lắp ghép, truyền chuyển động và lực thông qua hệ thống trục, tay đòn, bánh răng

Lời giải chi tiết:

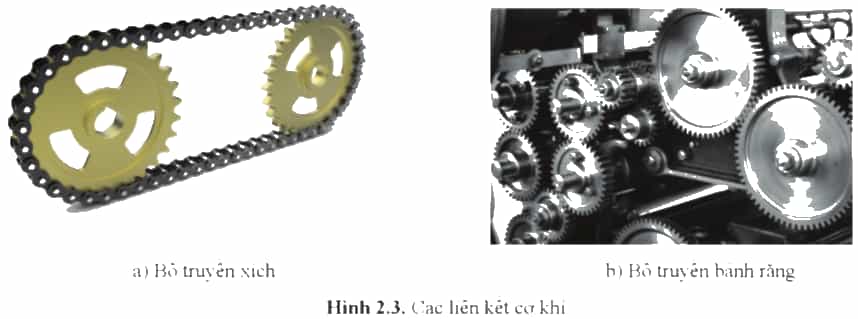

Các phần tử làm nhiệm vụ liên kết cơ khí trên hình 2.3a là: bộ truyền xích gồm hệ thống trục, bánh răng (đĩa dẫn, đĩa bị dẫn), xích

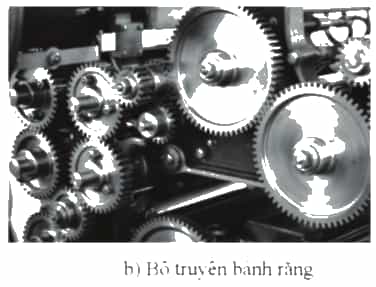

Các phần tử làm nhiệm vụ liên kết cơ khí trên hình 2.3b là: bộ truyền bánh răng gồm hệ thống trục, bánh răng (bánh dẫn, bánh bị dẫn)

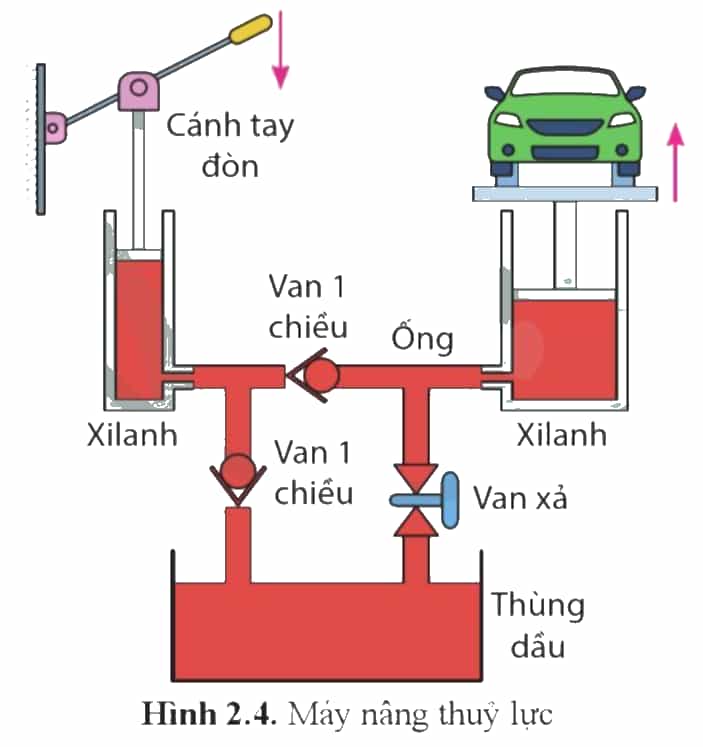

Câu hỏi tr 12

Câu hỏi

Lời giải chi tiết:

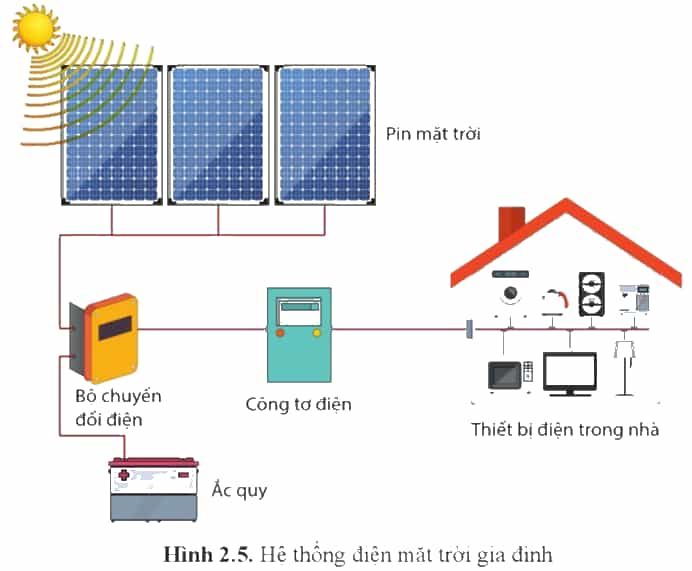

- Các phần tử trong hệ thống kĩ thuật ở hình 2.5 là: Pin mặt trời, bộ chuyển đổi điện, ắc quy, công tơ điện, thiết bị tiêu thụ điện trong nhà.

- Mối liên kết giữa các phần tử trong hệ thống kĩ thuật ở hình 2.5 là:

   + Dòng điện một chiều được tạo ra từ tấm pin mặt trời được nạp vào ắc quy hoặc cấp cho các thiết bị tiêu thụ điện thông qua bộ chuyển đổi điện.

   + Dòng điện từ ắc quy có thể biến đổi thành điện xoay chiều cấp cho các thiết bị tiêu thụ điện (nếu dòng từ pin mặt trời không đủ) nhờ bộ chuyển đổi điện

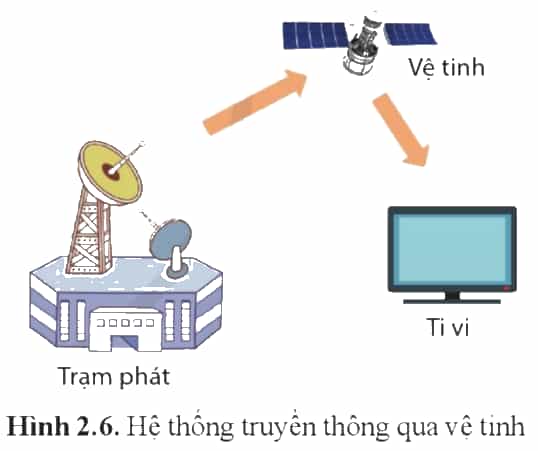

- Nếu trường hợp không đủ điện cung cấp cho gia đình (thông qua công tơ điện để nhận biết), hệ thống điện mặt trời sẽ sử dụng mạng điện lưới quốc gia.
