Bài 2. Hình chiếu vuông góc
Câu 1
Trả lời câu hỏi 1 trang 9 SBT Công nghệ 8 Chân trời sáng tạo
Hình nhận được trên mặt phẳng sau khi ta chiếu vật thể lên mặt phẳng đó gọi là gì?
A. Hình chiếu của mặt phẳng. B. Hình chiếu của vật thể.
C. Hình chiếu của tia chiếu. D. Hình chiếu của tâm chiếu.
Lời giải chi tiết:
Đáp án đúng là: B
Hình nhận được trên mặt phẳng sau khi ta chiếu vật thể lên mặt phẳng đó gọi là hình chiếu của vật thể.
Câu 2
Trả lời câu hỏi 2 trang 9 SBT Công nghệ 8 Chân trời sáng tạo

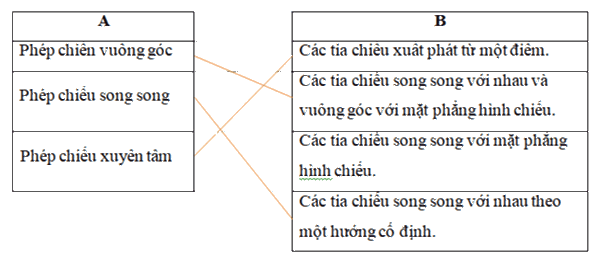

Em hãy nối phép chiếu ở cột A với đặc điểm của các tia chiếu ở cột B cho phù hợp.
|
A |
B |
|
|
Phép chiếu vuông góc |
Các tia chiếu xuất phát từ một điểm. |
|
|
Phép chiếu song song |
Các tia chiếu song song với nhau và vuông góc với mặt phẳng hình chiếu. |
|
|
Phép chiếu xuyên tâm |
Các tia chiếu song song với mặt phẳng hình chiếu. |
|
|
Các tia chiếu song song với nhau theo một hướng cố định. |
Lời giải chi tiết:
Câu 3
Trả lời câu hỏi 3 trang 9 SBT Công nghệ 8 Chân trời sáng tạo
Hãy nối tên hình chiếu nhận được trên mặt phẳng hình chiếu ở cột A với hướng chiếu ở cột B cho phù hợp.
|
A |
B |
|
|
Hình chiếu đứng |
Hướng chiếu từ trái sang |
|
|
Hình chiếu bằng |
Hướng chiếu từ trước tới |
|
|
Hình chiếu cạnh |
Hướng chiếu từ phải sang |
|
|
Hướng chiếu từ trên xuống |
||
|
Huống chiếu từ sau tới |
Lời giải chi tiết:
Câu 4
Trả lời câu hỏi 4 trang 10 SBT Công nghệ 8 Chân trời sáng tạo
Đánh dấu
vào
trước đặc điểm của phương pháp chiếu góc thứ nhất.
Vật thể chiếu ở giữa người quan sát và mặt phẳng hình chiếu.
Hình chiếu bằng có hướng chiếu từ trên xuống.
Hình chiếu đứng có hướng chiếu từ trước tới.
Hình chiếu đứng ở bên trái hình chiếu bằng.
Hình chiếu cạnh ở bên phải hình chiếu đứng.
Hình chiếu cạnh có hướng chiếu từ phải sang.
Lời giải chi tiết:
Đánh dấu vào trước đặc điểm của phương pháp chiếu góc thứ nhất.
Vật thể chiếu ở giữa người quan sát và mặt phẳng hình chiếu.
Hình chiếu bằng có hướng chiếu từ trên xuống.
Hình chiếu đứng có hướng chiếu từ trước tới.
Hình chiếu đứng ở bên trái hình chiếu bằng.
Hình chiếu cạnh ở bên phải hình chiếu đứng.
Hình chiếu cạnh có hướng chiếu từ phải sang.
Câu 5
Trả lời câu hỏi 5 trang 10 SBT Công nghệ 8 Chân trời sáng tạo
Trên bản vẽ kĩ thuật, hình chiếu bằng có vị trí như thế nào so với vị trí của hình chiếu đứng?
A. Bên trái hành chiếu đứng. B. Bên phải hình chiếu đứng.
C. Bên trên hình chiếu đứng. D. Bên dưới hình chiếu đứng.
Lời giải chi tiết:
Đáp án đúng là: D
Trên bản vẽ kĩ thuật, hình chiếu bằng có vị trí bên dưới so với vị trí của hình chiếu đứng.
Câu 6
Trả lời câu hỏi 6 trang 10 SBT Công nghệ 8 Chân trời sáng tạo
Em hãy nối tên các hình chiếu ở cột A và mối quan hệ giữa các hình chiếu ở cột B cho phù hợp.
|
A |
B |
|
|
Hình chiếu đứng và hình chiếu bằng |
có mối quan hệ vuông góc. |
|
|
Hình chiếu bằng và hình chiếu cạnh |
có mối quan hệ ngang. |
|
|
Hình chiếu đứng và hình chiếu cạnh |
có mối quan hệ dọc. |
|
|
có mối quan hệ chéo. |
Lời giải chi tiết:
Câu 7
Trả lời câu hỏi 7 trang 10 SBT Công nghệ 8 Chân trời sáng tạo
Hình chiếu đứng của hình lăng trụ tam giác đều là hình gì?
A. Hình tam giác đều. B. Hình tam giác cân.
C. Hình chữ nhật. D. Hình vuông.
Lời giải chi tiết:
Đáp án đúng là: C
Hình lăng trụ tam giác đều có hình chiếu đứng, hình chiếu cạnh là hình chữ nhật; hình chiếu bằng là tam giác đều.
Câu 8
Trả lời câu hỏi 8 trang 11 SBT Công nghệ 8 Chân trời sáng tạo
Khi quay hình chữ nhật một vòng quanh một cạnh cố định, ta được:
A. hình trụ. B. hình nón. C. hình cầu. D. hình chóp.
Lời giải chi tiết:
Đáp án đúng là: A
Khi quay hình chữ nhật một vòng quanh một cạnh cố định, ta được khối tròn xoay là hình trụ.
Câu 9
Trả lời câu hỏi 9 trang 11 SBT Công nghệ 8 Chân trời sáng tạo
Hình cầu được tạo thành bằng cách nào?
A. Khi quay hình chữ nhật một vòng quanh một cạnh cố định.
B. Khi quay hình tam giác vuông một vòng quanh một cạnh góc vuông cố định.
C. Khi quay nửa hình tròn một vòng quanh đường kính cố định.
D. Khi quay hình thang vuông một vòng quanh cạnh góc vuông cố định.
Lời giải chi tiết:
Đáp án đúng là: C
Hình cầu được tạo thành bằng cách quay nửa hình tròn một vòng quanh đường kính cố định.
Câu 10
Trả lời câu hỏi 10 trang 11 SBT Công nghệ 8 Chân trời sáng tạo
Đánh dấu vào trước đặc điểm các hình chiếu của các khối tròn xoay.
Hình chiếu mặt bên của hình trụ là hình chữ nhật
Hình chiếu mặt đáy của hình nón là hình chữ nhật.
Hình cầu có các hình chiếu là các hình tròn bằng nhau.
Hình chiếu mặt bên của hình nón là hình tam giác vuông.
Hình chiếu mặt đáy của hình trụ là hình tròn.
Hình chiếu mặt đáy của hình nón cụt là hai hình tròn đồng tâm.
Lời giải chi tiết:
Đánh dấu vào trước đặc điểm các hình chiếu của các khối tròn xoay:
Hình chiếu mặt bên của hình trụ là hình chữ nhật
Hình chiếu mặt đáy của hình nón là hình chữ nhật.
Hình cầu có các hình chiếu là các hình tròn bằng nhau.
Hình chiếu mặt bên của hình nón là hình tam giác vuông.
Hình chiếu mặt đáy của hình trụ là hình tròn.
Hình chiếu mặt đáy của hình nón cụt là hai hình tròn đồng tâm.
Câu 11
Trả lời câu hỏi 11 trang 11 SBT Công nghệ 8 Chân trời sáng tạo
Ghi số thứ tự các bước vẽ hình chiếu của khối hình học vào bảng dưới đây.
|
Bước |
Công việc |
|
……… |
Xác định các hướng chiếu. |
|
……… |
Xác định vị trí và tỉ lệ các hình chiếu trên giấy vẽ. |
|
……… |
Xác định đặc điểm hình dạng và kích thước của khối hình học. |
|
……… |
Vẽ các hình chiếu. |
Lời giải chi tiết:
Các bước vẽ hình chiếu của khối hình học:
|
Bước |
Công việc |
|
2 |
Xác định các hướng chiếu. |
|
3 |
Xác định vị trí và tỉ lệ các hình chiếu trên giấy vẽ. |
|
1 |
Xác định đặc điểm hình dạng và kích thước của khối hình học. |
|
4 |
Vẽ các hình chiếu. |
Câu 12
Trả lời câu hỏi 12 trang 12 SBT Công nghệ 8 Chân trời sáng tạo
Điền công việc thực hiện và yêu cầu cần đạt ở mỗi bước trong quy trình vẽ hình chiếu của vật thể đơn giản vào bảng dưới đây.
|
Bước |
Công việc |
Yêu cầu cần đạt |
|
1 |
…………………………. …………………………. …………………………. |
…………………………. …………………………. …………………………. |
|
2 |
…………………………. …………………………. …………………………. |
…………………………. …………………………. …………………………. |
|
3 |
…………………………. …………………………. …………………………. |
…………………………. …………………………. …………………………. |
|
4 |
…………………………. …………………………. …………………………. |
…………………………. …………………………. …………………………. |
|
5 |
…………………………. …………………………. …………………………. |
…………………………. …………………………. …………………………. |
Lời giải chi tiết:
Công việc thực hiện và yêu cầu cần đạt ở mỗi bước trong quy trình vẽ hình chiếu của vật thể đơn giản:
|
Bước |
Công việc |
Yêu cầu cần đạt |
|
1 |
Xác định đặc điểm hình dạng và kích thước của vật thể. |
- Xác định được đặc điểm về hình dạng của vật thể. - Xác định được các kích thước của vật thể. |
|
2 |
Xác định các hướng chiếu |
Xác định được các hướng chiếu |
|
3 |
Xác định vị trí và tỉ lệ các hình chiếu trên giấy vẽ |
- Xác định được vị trí các hình chiếu và cân đối về khoảng cách trên trang giấy. - Xác định được tỉ lệ các hình chiếu của vật thể. |
|
4 |
Vẽ các hình chiếu |
- Vẽ mờ được các hình chiếu theo tỉ lệcủa vật thể bằng nét mảnh. - Thể hiện được mối quan hệ giữa các hình chiếu. - Sửa chữa các nét của hình chiếu theo đúng quy cách trình bày bản vẽ, |
|
5 |
Ghi các kích thước của vật thể |
- Vẽ đúng quy cách các đường gióng, đường kích thước ở các hình chiếu. - Ghi đúng quy cách các chữ số kích thước của vật thể lên hình chiếu. |
Câu 13
Trả lời câu hỏi 13 trang 12 SBT Công nghệ 8 Chân trời sáng tạo
Hãy vẽ các hình chiếu của hình cầu ở hình bên theo tỉ lệ 1 : 1.
Lời giải chi tiết:

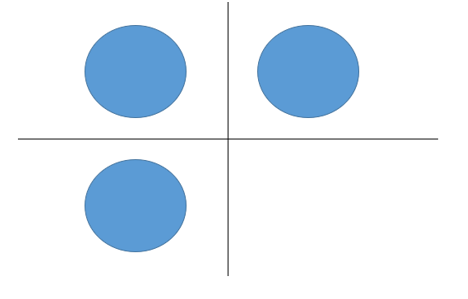

Các hình chiếu của hình cầu:
Câu 14
Trả lời câu hỏi 14 trang 12 SBT Công nghệ 8 Chân trời sáng tạo
Hãy vẽ các hình chiếu của vật thể ở hình bên theo tỉ lệ 1 : 1.
Lời giải chi tiết:
