Bài 21. Mạch điện trang 102, 103, 104, 105 Khoa học tự nhiên 8
Câu hỏi tr 102 KĐ
Người ta làm thế nào để mô tả cách mắc các thiết bị điện?
Phương pháp giải:
Dựa vào những kinh nghiệm và tìm hiểu trong cuộc sống cũng như internet để đưa ra dự đoán.
Lời giải chi tiết:
Người ta sử dụng sơ đồ và các kí hiệu để mô tả cách mắc mạch điện.
Câu hỏi tr 103 LT

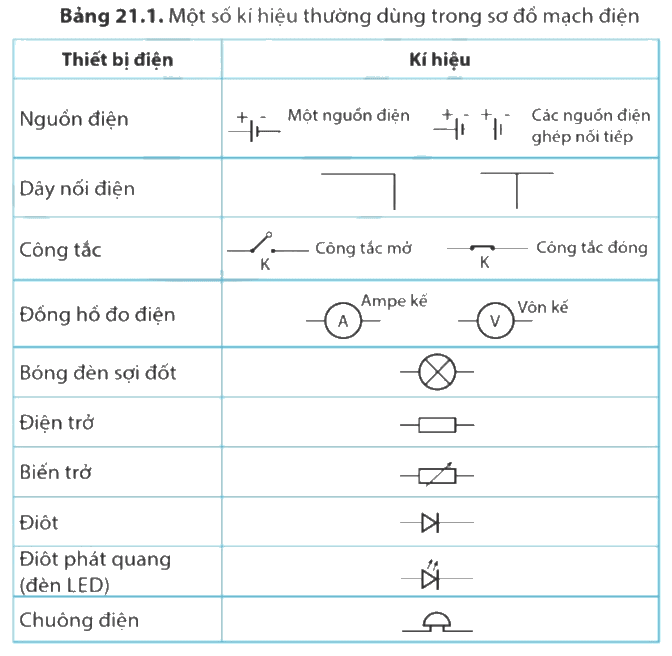

Dùng các kí hiệu cho ở bảng 21.1, vẽ sơ đồ mạch điện gồm:
Một pin, một công tắc, một bóng đèn và các dây nối.
Phương pháp giải:
Dựa vào kí hiệu trong bảng 21.1 để vẽ sơ đồ.
Lời giải chi tiết:
Sơ đồ tham khảo
Câu hỏi tr 103 TN

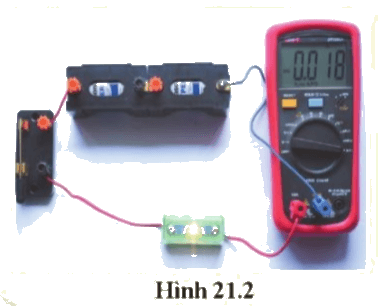

Dùng các kí hiệu cho ở bảng 21.1, vẽ sơ đồ mạch điện hình 21.2: một pin, một công tắc, một biến trở, một đèn LED, một ampe kế.
Phương pháp giải:
Dựa vào kí hiệu trong bảng 21.1 để vẽ sơ đồ.
Lời giải chi tiết:
Sơ đồ tham khảo
Câu hỏi tr 103 CH 1
Chỉ ra chiều dòng điện chạy trong mạch điện đã mắc
Phương pháp giải:
Dựa vào các kiến thức đã học để trả lời.
Lời giải chi tiết:
Chiều dòng điện
Câu hỏi tr 103 CH 2
Chuẩn bị
Hai pin và đế lắp hai pin, công tắc, dây nối, bóng đèn.
Tiến hành:
- Vẽ sơ đồ mạch điện với các thiết bị đã cho.
Quan sát bóng đèn và mô tả hiện tượng khi đóng, mở công tắc.
Phương pháp giải:
Dựa vào các kiến thức đã học và kết quả thí nghiệm để trả lời.
Lời giải chi tiết:
Sơ đồ mạch điện:
Khi đóng công tắc, hai bóng đèn sáng lên, khi mở công tắc, hai bóng đèn tắt sáng.
Câu hỏi tr 104 CH 1

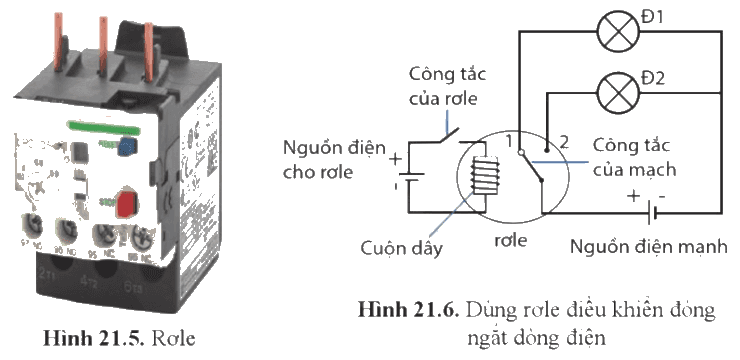

Biết mạch điện dùng rơ-le ở hình 21.6 hoạt động theo cách sau: Khi đóng hoặc mở công tắc của rơ-le thì sẽ có dòng điện chạy qua cuộn dây của rơ-le, cuộn dây này sẽ đóng hay mở công tắc của mạch điện dùng đèn ở vị trí 1 hoặc 2. Hãy mô tả hoạt động của mạch điện khi rơ-le đóng công tắc mạch ở vị trí 1 và vị trí 2.
Phương pháp giải:
Dựa vào các kiến thức đã học và tìm kiếm thông tin để trả lời.
Lời giải chi tiết:
- Khi rơ-le đóng công tắc mạch ở vị trí 1: Dòng điện từ cực dương qua công tắc đến bóng đèn Đ1 rồi trở về cực âm. Lúc này Đ1 sáng, Đ2 tắt.
- Khi rơ-le đóng công tắc mạch ở vị trí 2: Dòng điện từ cực dương qua công tắc đến bóng đèn Đ2 rồi trở về cực âm. Lúc này Đ2 sáng, Đ1 tắt.
Câu hỏi tr 104 CH 2
Các thiết bị an toàn như cầu chì, rơ-le và cầu dao tự động có mặt ở đâu trong lớp học hay nhà của em. Mô tả tác dụng của các thiết bị đó.
Phương pháp giải:
Dựa vào các kiến thức đã học và tìm kiếm thông tin để trả lời.
Lời giải chi tiết:
Cầu chì, rơ-le và cầu dao tự động thường được lắp ở phía đầu phòng học hoặc ở vị trí của các mạch chính trong nhà.
Cầu chì, rơ-le và cầu dao tự động có tác dụng ngắt mạch điện khi dòng điện quá lớn để đảm bảo an toàn cho các thiết bị điện và phòng chống cháy nổ.
Câu hỏi tr 105 CH 1
Biết mạch điện của chuông điện được mô tả như sơ đồ hình 21.10, dòng điện qua cuộn dây tạo ra lực hút lá thép đàn hồi để búa gõ vào chuông. Dựa vào sơ đồ, hãy giải thích tại sao âm thanh liên tục phát ra từ chuông? Hãy nêu một số trường hợp sử dụng chuông điện trong đời sống?
Phương pháp giải:
Dựa vào tìm kiếm thông tin và những kiến thức đã học để trả lời.
Lời giải chi tiết:
- Nguyên tắc hoạt động của chuông điện: Khi nhấn nút chuông, dòng điện qua cuộn dây gây ra tác dụng từ của nam châm điện, khiến búa bị hút gõ vào chuông. Khi đó tiếp điểm hở, mạch điện bị ngắt, không có dòng điện qua nam châm điện nữa, nên búa không bị hút nữa, nó quay về vị trí cũ. Tiếp điểm lại được nối kín, mạch điện lại đóng lại, cứ như vậy tiếp tục, ta thấy tiếng chuông reo liên hồi.
- Một số trường hợp sử dụng chuông điện:
Chuông điện thường được sử dụng trong gia đình vì nó là thiết bị kêu, gọi chủ nhà khi có khách tới.
Chuông điện đóng vai trò làm chuông báo động khẩn cấp hoặc báo giờ thủ công nhấn bằng tay
Kết hợp chuông điện với thiết bị báo giờ làm việc tự động sẽ trở thành hệ thống chuông báo giờ làm việc nhà xưởng, trường học thông minh và hoàn toàn tự động
Câu hỏi tr 105 VD
Vẽ sơ đồ mạch điện để mô tả cách mắc các bộ phận chính của đèn pin: hai pin, bóng đèn, công tắc và các dây nối.
Phương pháp giải:
Dựa vào tìm kiếm thông tin và những kiến thức đã học để trả lời.
Lời giải chi tiết:
Sơ đồ tham khảo
Câu hỏi tr 105 LT
1. Nêu các thiết bị điện mà em thấy được ở xe đạp điện.
2. Vẽ một sơ đồ mạch điện đơn giản mô tả nguồn điện của xe đạp đang cung cấp dòng điện cho còi (có vai trò như chuông điện)
Phương pháp giải:
Dựa vào tìm kiếm thông tin và những kiến thức đã học để trả lời.
Lời giải chi tiết:
1. Các thiết bị điện: Hệ thống động cơ điện, bình ác-quy, đèn, còi, xi-nhan,…
2. Sơ đồ tham khảo
Câu hỏi tr 105 CH 2
Hiện nay, để thắp sáng, có thể lựa chọn đèn sợi đốt hoặc đèn LED. Tuy nhiên, các nghiên cứu đã chỉ ra rằng, để có được cùng một độ sáng, thì dùng đèn LED sẽ giảm được tới 90% năng lượng điện so với dùng đèn sợi đốt. Em hãy kể một số trường hợp dùng đèn LED mà em biết.
Phương pháp giải:
Dựa vào tìm kiếm thông tin và những kiến thức đã học để trả lời.
Lời giải chi tiết:
Một số trường hợp đèn LED:

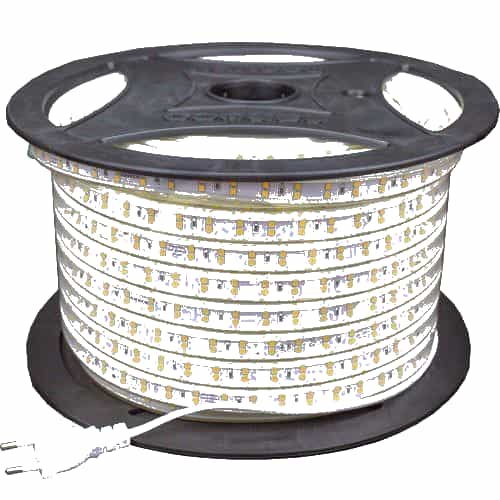

Đèn dây LED:
Đây là loại đèn có công suất lớn được gắn trên bảng mạch linh hoạt tạo thành một sợi dây dài dùng để trang trí nhà cửa, nội thất hay cảnh quan thiên nhiên.
Đèn led âm trần:
Được sử dụng chủ yếu tại các văn phòng, tòa nhà cao ốc. Với thiết kế gắn trần cùng khả năng tăng giảm độ sáng, vừa cung cấp ánh sáng vừa để trang trí không gian trong phòng.
Đèn LED rọi ray
Đèn led rọi ray thường được dùng tại các showroom, hội trường, dùng để chiếu điểm cho các sản phẩm trưng bày để tạo điểm nhấn giúp thu hút mọi ánh nhìn.
Đèn Bulb LED
Đây là bóng đèn LED dân dụng thường được sử dụng tại các hộ gia đình để chiếu sáng trong nhà. Với nhiều kiểu dáng và giá thành khác nhau, LED bulb luôn đáp ứng được mọi tiêu chí của người sử dụng.
Đèn tuýp led
Là loại đèn phù hợp sử dụng trong văn phòng, các phòng họp, hội thảo. Đèn thân thiện với môi trường và con người, đặc biệt tiết kiệm điện năng giúp giảm chi phí cho người dùng.
Đèn LED panel
Chúng được ứng dụng chủ yếu trong nhà. Chúng được cấu tạo từ nhôm hợp kim với thiết kế đơn giản. Đèn phát ra ánh sáng đẹp mắt rất phù hợp với các không gian phòng học, khu văn phòng.
Đèn pha LED
Đèn pha LED có ánh sáng góc rộng. Nó thường được sử dụng cho các công trình ngoài trời, khu vui chơi, sân vận động.

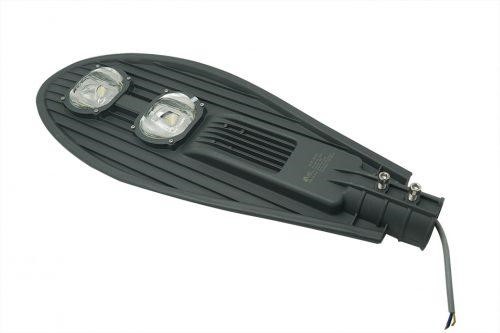

Đèn chiếu sáng
