Bài 22. Mạch điện đơn giản trang 91, 92, 93, 94 Khoa học tự nhiên 8
Câu hỏi tr 91 KĐ

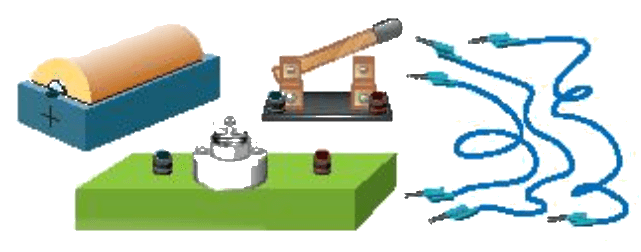

Có một pin, một bóng đèn pin, một công tắc, các đoạn dây nối (hình bên).
Làm cách nào để bóng đèn pin phát sáng?
Phương pháp giải:
Từ hiểu biết đời sống và tìm hiểu kiến thức qua sách báo, internet.
Lời giải chi tiết:
Câu hỏi tr 92 HĐ

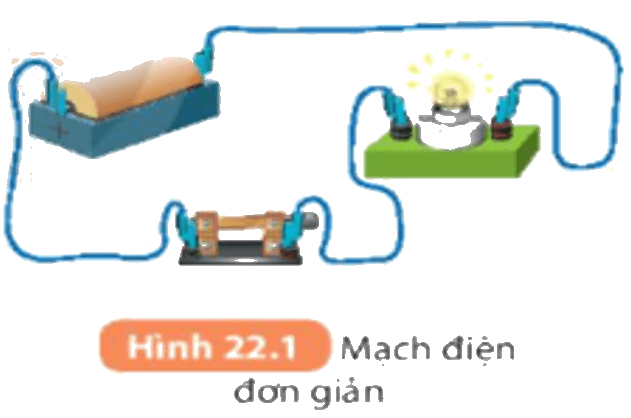

1. Vẽ sơ đồ của mạch điện trong Hình 22.1.
2. Gọi tên các thiết bị được đánh số từ (1) đến (4) ở sơ đồ mạch điện Hình 22.2.
3. Mắc mạch điện gồm pin, bóng đền, công tắc, dây nối. Tiến hành kiểm tra và đóng công tắc để đảm bảo mạch điện kín và đèn sáng. Nếu đèn không sáng, tìm nguyên nhân.
4. Dòng điện cung cấp bởi pin hoặc acquy có chiều không đổi gọi là dòng điện một chiều. Người ta quy ước chiều dòng điện trong mạch điện là chiều từ cực dương của nguồn điện qua dây nối và các dụng cụ tiêu thụ điện tới cực âm nguồn điện. Vẽ mũi tên chỉ chiều dòng điện trong các sơ đồ mạch điện ở Hình 22.3.
Lời giải chi tiết:
1. Sơ đồ của mạch điện trong Hình 22.1.
2. (1) Nguồn điện (2) Khoá K (3) Bóng đèn (4) Điện trở

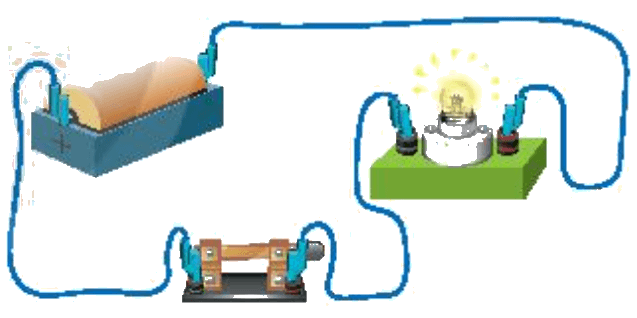

3. Tiến hành mắc mạch điện tương tự hình 22.1
Một vài nguyên nhân đèn không sáng: Mắc sai chiều dòng điện, mắc dây lỏng, hết pin,...
HS tự kiểm tra và khắc phục lỗi khi làm thí nghiệm.
4. Mũi tên chỉ chiều dòng điện trong các sơ đồ mạch điện ở Hình 22.3.
Câu hỏi tr 93 CH 1
Trong mạng điện gia đình em có sử dụng cầu chì không? Nếu có thì cầu chì được mắc ở vị trí nào? Có công dụng gì?
Lời giải chi tiết:
Cầu chì được mắc ở trên dây pha, trước công tắc và ổ điện.
⮚ Công dụng của cầu chì: phòng tránh các hiện tượng quá tải trên đường dây gây cháy, nổ.
Câu hỏi tr 93 CH 2
Trong mạng điện nhà em có sử dụng cầu dao tự động không? Nó được đặt ở vị trí nào? Có công dụng gì?
Lời giải chi tiết:
Cầu dao tự động mắc vào dây pha trước công tắc và ổ lấy điện.
⮚ Công dụng: thường được dùng để đóng ngắt mạch điện, giúp bảo vệ hệ thống điện cùng các thiết bị điện trong mạch điện trong trường hợp quá tải, hay sụt áp, ngắn mạch…
Câu hỏi tr 94 CH 1
Trong gia đình em có thiết bị điện nào dùng rơle? Rơle trong các thiết bị đó có công dụng gì?
Lời giải chi tiết:
Các thiết bị điện nào dùng rơle: tủ lạnh, tủ điện, tủ điều khiển hay các loại máy móc công nghiệp,...
⮚ Công dụng: có tác dụng điều khiển đóng, ngắt mạch điện tự động.
Câu hỏi tr 94 CH 2
Nhà em có lắp chuông điện không? Chuông điện thường được đặt ở vị trí nào trong nhà? Nó có công dụng gì?
Lời giải chi tiết:
Chuông điện thường được đặt ở ngoài cửa.
⮚ Công dụng: dùng để làm chuông cửa điện, chuông điện để báo giờ làm việc tự động hoặc làm chuông báo động khẩn cấp.
