Bài 24. Cường độ dòng diện và hiệu điện thế Vở thực hành Khoa học tự nhiên 8

24.1

Từ kết quả thí nghiệm ở Hình 24.1 SGK KHTN 8, rút ra nhận xét về mối quan hệ giữa độ sáng của bóng đèn, số chỉ trên ampe kế và mức độ mạnh yếu của dòng điện

Phương pháp giải:

Dựa vào kết quả thí nghiệm so sánh về độ sáng của bóng đèn và nhận xét

Lời giải chi tiết:

Nhận xét: Đèn càng sáng thì số chỉ trên ampe kế càng lớn, dòng điện trong dây dẫn càng mạnh và ngược lại.

24.2

Quan sát hình 1.6 (trang 9 SGK KHTN 8): Khi sử dụng ampe kế để đo cường độ dòng điện, cần mắc ampe kế vào mạch điện như thế nào?

Phương pháp giải:

Dựa vào hình 1.6 trang 9

Lời giải chi tiết:

Trong mạch điện, ampe kế được mắc nối tiếp với đoạn mạch.

Mắc chốt (+) của ampe kế với cực dương của nguồn điện.

Chốt âm được mắc về phía cực âm của nguồn.

Lưu ý: Không được mắc hai chốt của ampe kế trực tiếp vào hai cực của nguồn điện để tránh làm hỏng ampe kế và nguồn điện.

24.3

Từ kết quả thí nghiệm ở Hình 24.2 SGK KHTN 8, thực hiện các yêu cầu sau:

1. Rút ra nhận xét về khả năng sinh ra dòng điện của từng nguồn điện nêu trên.

2. Số chỉ trên vôn kế có bằng giá trị ghi trên nguồn điện không?

Phương pháp giải:

Dựa vào kết quả thí nghiệm trả lời

Lời giải chi tiết:

1. Khả năng sinh ra dòng điện của các nguồn điện trên tăng dần từ nguồn điện 1,5V đến 4,5V.

2. Số chỉ trên vôn kế có giá trị bằng giá trị ghi trên nguồn điện

24.4

Hãy hoàn thành bảng dưới đây

Phương pháp giải:

Dựa vào SGK KHTN 8

Lời giải chi tiết:

24.5

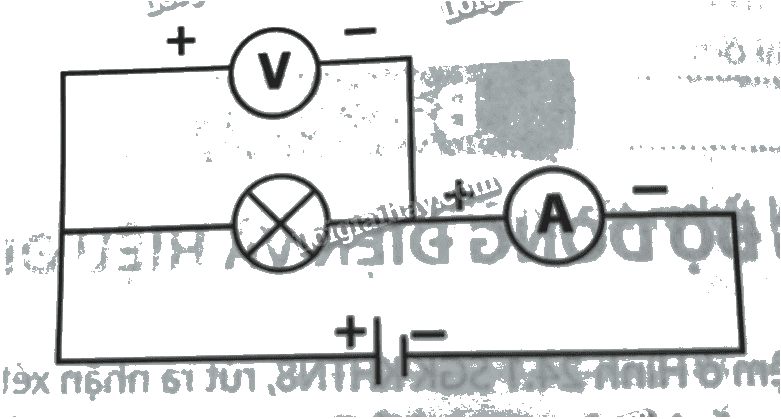

Nêu tên và tác dụng của các dụng cụ điện có trong sơ đồ mạch điện sau

Phương pháp giải:

Dựa vào kí hiệu trong mạch điện của các thiết bị điện

Lời giải chi tiết:

: Vôn kế dùng để đo hiệu điện thế

: Ampe kế dùng để đo cường độ dòng điện

: Nguồn điện cung cấp, duy trì dòng điện cho mạch

: Bóng đèn có tác dụng phát sáng

24.6

Vôn kế trong sơ đồ nào dưới đây đo hiệu điện thế giữa hai cực của nguồn điện khi mạch để hở?

Phương pháp giải:

Vôn kế mách song song với thiết bị cần đo hiệu điện thế

Lời giải chi tiết:

Đáp án A

24.7

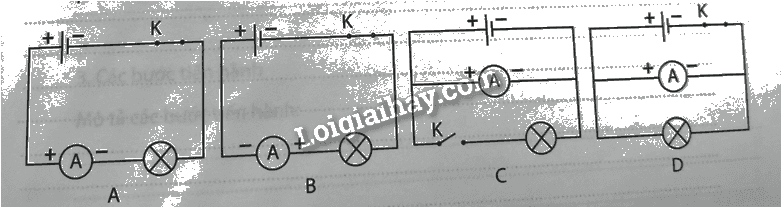

Ampe kế trong sơ đồ nào dưới đây đo cường độ dòng điện chạy qua bóng đèn

Phương pháp giải:

Ampe kế mắc nối tiếp với thiết bị cần đo cường độ dòng điện

Lời giải chi tiết:

Đáp án A
