Bài 25. Thực hành đo cường độ dòng điện và hiệu điện thế Vở thực hành Khoa học tự nhiên 8

25.1

Một học sinh cho rằng: “Bóng đèn tiêu thụ dòng điện, do đó cường độ dòng điện sẽ giảm sau khi đi qua bóng đèn”. Em có đồng ý với bạn học sinh đó không? Làm thế nào để kiểm tra ý kiến của mình?

Phương pháp giải:

Dựa vào kiến thức về cường độ dòng điện và quan sát thực tế

Lời giải chi tiết:

Em không đồng ý với bạn học sinh đó, để kiểm tra ta cần làm thí nghiệm đo cường độ dòng điện sử dụng ampe kế mắc với bóng đèn thành một mạch kín (như hình vẽ), khi có dòng điện chạy trong mạch ta sẽ biết được số chỉ ampe kế.

25.2

Hoàn thành báo cáo thực hành: Đo cường độ dòng điện

1. Mục đích thí nghiệm

2. Chuẩn bị

Dụng cụ thí nghiệm

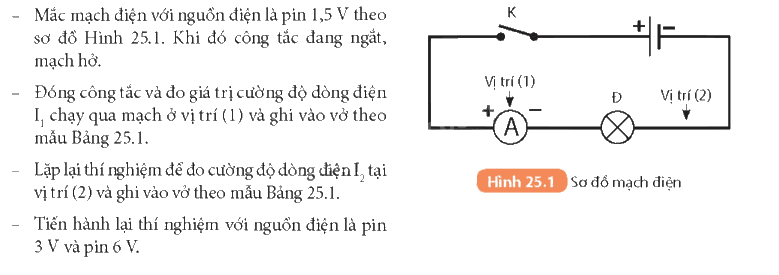

3. Các bước tiến hành

Mô tả các bước tiến hành

4. Kết quả thí nghiệm

Bảng 25.1 Bảng số liệu đọ cường độ dòng điện

Dựa vào kết quả thí nghiệm, em có nhận xét gì về giá trị cường độ dòng điện tại vị trí 1 và vị trí 2

Phương pháp giải:

Dựa vào kết quả thí nghiệm và kiến thức về cường độ dòng điện

Lời giải chi tiết:

1. Mục đích thí nghiệm

- Đo cường độ dòng điện và hiệu điện thế trong mạch điện đơn giản.

2. Chuẩn bị

Dụng cụ thí nghiệm

- Ba nguồn điện: 1,5V, 3V, 6V

- Bóng đèn pin 6V – 0,5A

- Một Ampe kế có giới hạn đo từ 0,5A trở lên và có độ chia nhỏ nhất là 0,01A

- Một Vôn kế có giới hạn đo là 6V và có độ chia nhỏ nhất là 0,1V

- Một công tắc

- Dây nối

- Chuẩn bị báo cáo theo mẫu gợi ý

3. Các bước tiến hành

Mô tả các bước tiến hành

4. Kết quả thí nghiệm

Bảng 25.1 Bảng số liệu đọ cường độ dòng điện (HS làm TN rồi điền kết quả vào bảng)

Cường độ dòng điện tại các vị trí 1 và vị trí 2 là bằng nhau

25.3

Hoàn thành báo cáo thực hành: Đo hiệu điện thế

1. Mục đích thí nghiệm

2. Chuẩn bị

Dụng cụ thí nghiệm

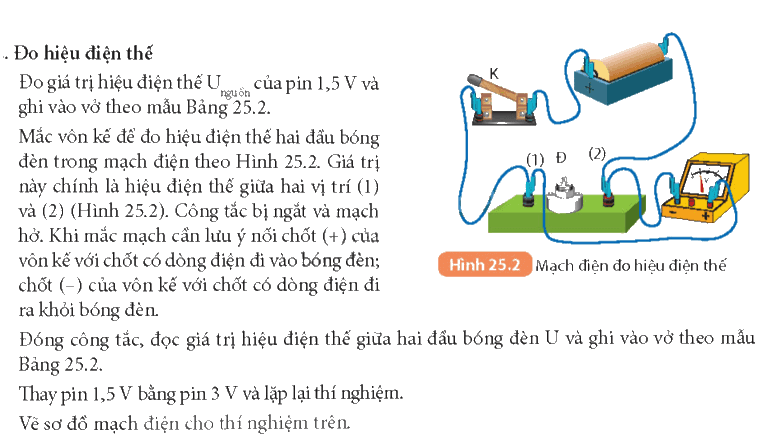

3. Các bước tiến hành

Mô tả các bước tiến hành

4. Kết quả thí nghiệm

Bảng 25.2 Bảng số liệu đo hiệu điện thế

Em có nhận xét gì về các giá trị của hiệu điện thế hai đầu bóng đèn và giá trị hiệu điện thế của nguồn?

Phương pháp giải:

Dựa vào kết quả thí nghiệm và kiến thức về cường độ dòng điện

Lời giải chi tiết:

1. Mục đích thí nghiệm

- Đo cường độ dòng điện và hiệu điện thế trong mạch điện đơn giản.

2. Chuẩn bị

Dụng cụ thí nghiệm

- Ba nguồn điện: 1,5V, 3V, 6V

- Bóng đèn pin 6V – 0,5A

- Một Ampe kế có giới hạn đo từ 0,5A trở lên và có độ chia nhỏ nhất là 0,01A

- Một Vôn kế có giới hạn đo là 6V và có độ chia nhỏ nhất là 0,1V

- Một công tắc

- Dây nối

- Chuẩn bị báo cáo theo mẫu gợi ý

3. Các bước tiến hành

4. Kết quả thí nghiệm

Bảng 25.2 Bảng số liệu đo hiệu điện thế (HS làm TN rồi điền kết quả vào bảng)

Giá trị của hiệu điện thế hai đầu bóng đèn và giá trị hiệu điện thế của nguồn tỉ lệ với nhau

25.4

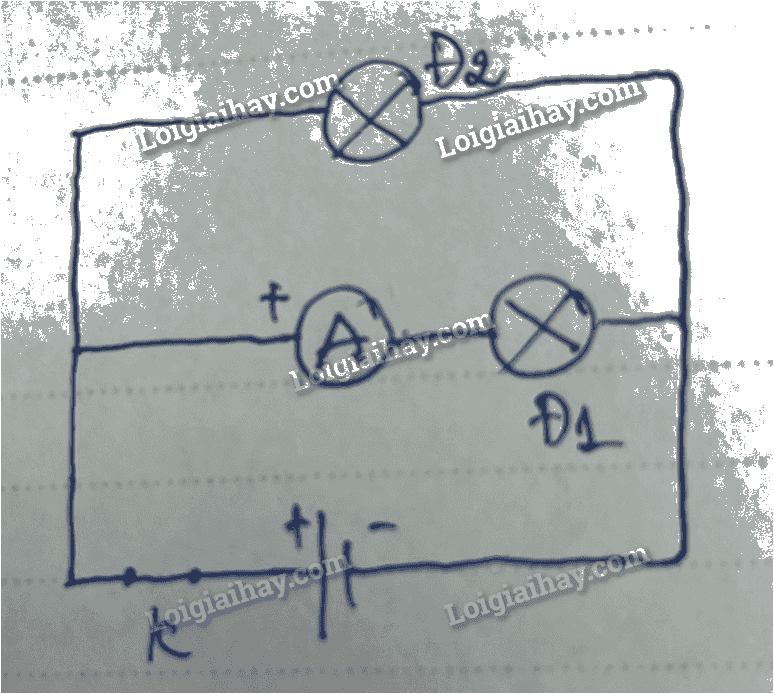

Trong giờ thực hành, các bạn học sinh phải mắc một mạch điện song song gồm các dụng cụ sau: một nguồn điện, một công tắc, hai đèn Đ₁ và Đ₂, một Ampe kế đo cường độ dòng điện qua đèn Đ₁ và các dây nối. Vẽ sơ đồ mạch điện trên. Ghi rõ chốt của Ampe kế

Phương pháp giải:

Dựa vào kiến thức mắc song song và mắc Ampe kế

Lời giải chi tiết:
