Bài 3. Mạch điện xoay chiều ba pha trang 14, 15, 16, 17, 18, 19
Câu hỏi tr14 MĐ
Trả lời câu hỏi Mở đầu trang 14 SGK Công nghệ 12 Cánh diều
Động cơ điện trên Hình 3.1 sử dụng nguồn điện nào để hoạt động? Dòng điện trong động cơ có đặc điểm gì?
Phương pháp giải:
Dựa vào Hình 3.1
Lời giải chi tiết:
Động cơ sử dụng nguồn điện xoay chiều ba pha để hoạt động. Dòng điện trên được tạo ra trong mạch điện ba pha.
Câu hỏi tr14 HTKT
Trả lời câu hỏi Hình thành kiến thức trang 14 SGK Công nghệ 12 Cánh diều
Dòng điện xoay chiều ba pha là gì?
Phương pháp giải:
Dựa vào khái niệm và nguyên lí tạo ra dòng điện xoay chiều ba pha
Lời giải chi tiết:
Dòng điện xoay chiều ba pha được tạo ra trong mạch điện ba pha.
Câu hỏi tr14 HTKT
Trả lời câu hỏi Hình thành kiến thức trang 14 SGK Công nghệ 12 Cánh diều
Dòng điện xoay chiều ba pha được tạo ra bằng cách nào?
Phương pháp giải:
Dựa vào khái niệm và nguyên lí tạo ra dòng điện xoay chiều ba pha
Lời giải chi tiết:
Dòng điện xoay chiều ba pha được tạo ra trong mạch điện ba pha. Mạch ba pha gồm nguồn điện ba pha, đường dây truyền tải ba pha và tải điện ba pha.
Nguồn điện xoay chiều ba pha được tạo ra bởi máy phát điện xoay chiều ba pha.
Câu hỏi tr16 HTKT
Trả lời câu hỏi Hình thành kiến thức trang 16 SGK Công nghệ 12 Cánh diều
Nêu các cách nối nguồn và tải điện ba pha.
Phương pháp giải:
Dựa vào kiến thức về nối nguồn điện ba pha
Lời giải chi tiết:
Cách nối nguồn ba pha: nối hình sao và nối hình tam giác
Cách nối tải điện ba pha: Nối hình sao và nối hình tam giác.
Câu hỏi tr16 HTKT
Trả lời câu hỏi Hình thành kiến thức trang 16 SGK Công nghệ 12 Cánh diều
Quan sát Hình 3.6, 3.7 và trình bày cách nối nguồn điện ba pha.
Phương pháp giải:
Dựa vào hình 3.6 và 3.7
Lời giải chi tiết:
Hình 3.6. - Hình 3.6 nguồn nối hình sao: điểm cuối cuộn dây của các pha X, Y, Z được nối với nhau tại O; điểm đầu A, B, C của các cuộn dây được nối với đường dây truyền tải điện.
- Hình 3.7 nguồn nối hình tam giác: điểm cuối của cuộn dây pha này được nối với điểm đầu của cuộn dây pha kia.
Câu hỏi tr16 HTKT
Trả lời câu hỏi Hình thành kiến thức trang 16 SGK Công nghệ 12 Cánh diều
Quan sát Hình 3.8 và trình bày cách nối tải ba pha.
Phương pháp giải:
Dựa vào kiến thức về nối tải ba pha
Lời giải chi tiết:
Hình 3.8a: tải điện ba pha được nối hình sao không có dây trung tính.
Hình 3.8b: tải điện ba pha được nối hình sao có dây trung tính
Hình 3.8c: tải điện ba pha được nối hình tam giác
Câu hỏi tr17 HTKT
Trả lời câu hỏi Hình thành kiến thức trang 17 SGK Công nghệ 12 Cánh diều

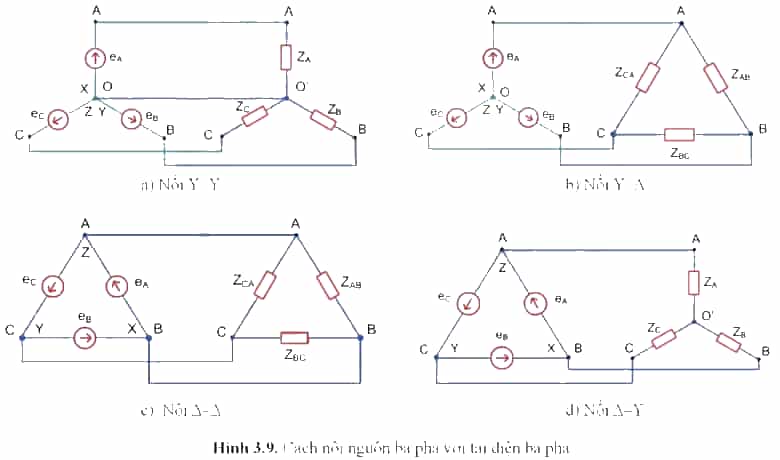

Quan sát Hình 3.9 và cho biết các cách nối nguồn ba pha với tải điện ba pha.
Phương pháp giải:
Dựa vào hình 3.9
Lời giải chi tiết:
Có bốn cách nối nguồn ba pha với tải điện ba pha: nối Y – Y, Y - ∆, ∆-∆ và ∆ - Y.
Câu hỏi tr17 HTKT
Trả lời câu hỏi Hình thành kiến thức trang 17 SGK Công nghệ 12 Cánh diều
Mạch ba pha ba dây và ba pha bốn dây khác nhau như thế nào?
Phương pháp giải:
Dựa vào kiến thức về nối nguồn ba pha với tải điện ba pha
Lời giải chi tiết:
- Mạch ba pha ba dây: chỉ có ba dây A – A, B – B và C – C
- Mạch ba pha bốn dây: ngồi ba dây pha còn có đường dây O – O’.
Câu hỏi tr18 HTKT
Trả lời câu hỏi Hình thành kiến thức trang 18 SGK Công nghệ 12 Cánh diều
Trong mạch điện ba pha, thế nào là dòng điện dây, dòng điện pha, điện áp dây, điện áp pha?
Phương pháp giải:
Dựa vào kiến thức mục III trang 18
Lời giải chi tiết:
Dòng điện dây: dòng điện hiệu dung trên các dây pha (Id)
Dòng điện pha: điện áp hiệu dụng trên các tải điện mỗi pha (Up)
Điện áp dây: điện áp hiệu dụng giữa hai dây pha (Ud)
Điện áp pha: dòng điện hiệu dụng chạy qua các tải điện môi pha (Ip)
Câu hỏi tr18 HTKT
Trả lời câu hỏi Hình thành kiến thức trang 18 SGK Công nghệ 12 Cánh diều
Giá trị hiệu dụng của các đại lượng Up, Ud, Ip và Id (Hình 3.10) có quan hệ như thế nào trong mạch ba pha tải điện nối hình sao đối xứng?
Phương pháp giải:
Dựa vào kiến thức về tải điện nối hình sao có dây trung tính
Lời giải chi tiết:
Với tải điện ba pha có dây trung tính nối hình sao (Hình 3.10), quan hệ giá trị hiệu dụng của các đại lượng dây và pha:
Id = Ip
Ud = √3 Up
Câu hỏi tr19 LT
Trả lời câu hỏi Luyện tập trang 19 SGK Công nghệ 12 Cánh diều
Nguồn điện ba pha trong khu dân cư có nối hình tam giác không? Vì sao?
Phương pháp giải:
Dựa vào kiến thức về nguồn điện ba pha
Lời giải chi tiết:
- Nguồn điện ba pha trong khu dân cư thường không nối hình tam giác.
- Giải thích: mạch điện ba pha với các tải sinh hoạt thường là không đối xứng nên sử dụng cách nối hình sao có dây trung tính để điện áp trên các pha của mạng điện ba pha bốn dây được duy trì gần như không đổi.
Câu hỏi tr19 LT
Trả lời câu hỏi Luyện tập trang 19 SGK Công nghệ 12 Cánh diều

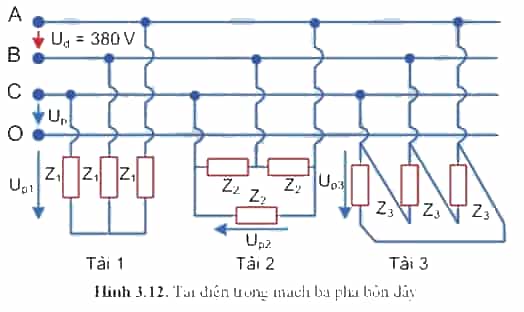

Cho mạch ba pha có nguồn và tải đối xứng (Hình 3.12) biết điện áp dây Ud = 380V. Em hãy cho biết
- Các tải điện nối hình gì?
- Điện áp pha đặt lên các tải điện bằng bao nhiêu?
Phương pháp giải:
Dựa vào cách nối tải điện ba pha
Lời giải chi tiết:
- Tải 1: nối hình sao
- Tải 2,3: nối hình tam giác
- Điện áp pha đặt lên các tải điện
+ Tải 1: tải nối hình sao nên:
\(U_p = \frac{U_d}{\sqrt 3} = \frac{380}{\sqrt 3} = 219,4V\)
+ Tải 2,3: tải nối tam giác nên Up = Ud = 380V
Câu hỏi tr19 VD
Trả lời câu hỏi Vận dụng trang 19 SGK Công nghệ 12 Cánh diều
Một động cơ điện ba pha có thông số Y/∆ - 380/220V. Hãy giải thích thông số này.
Phương pháp giải:
Dựa vào kí hiệu Y/∆
Lời giải chi tiết:
1. Ý nghĩa của ký hiệu Y/Δ:
- Y: Ký hiệu cho cách nối dây quấn stato của động cơ theo hình sao.
- Δ: Ký hiệu cho cách nối dây quấn stato của động cơ theo hình tam giác.
2. Ý nghĩa của điện áp 380/220 V:
- 380 V: Điện áp dây khi nối dây quấn stato theo hình sao.
- 220 V: Điện áp dây khi nối dây quấn stato theo hình tam giác.
