Bài 3. Thiết kế mạng điện trong nhà trang 14, 15, 16, 17

Câu hỏi tr14 CH

Trả lời câu hỏi trang 14 SGK Công nghệ 9 Kết nối tri thức

Quan sát Hình 3.1 và cho biết: Mạng điện trong nhà gồm những thiết bị nào?

Phương pháp giải:

Dựa vào kiến thức của bản thân.

Lời giải chi tiết:

Mạng điện trong nhà gồm những thiết bị:

- Nguồn điện

- Cầu dao

- Cầu chì

- Công tơ điện

- Bóng đèn

Câu hỏi tr15 KP

Trả lời câu hỏi Khám phá trang 15 SGK Công nghệ 9 Kết nối tri thức

 Mô tả sơ đồ nguyên lí của Hình 3.2

Phương pháp giải:

Dựa vào sơ đồ nguyên lí.

Lời giải chi tiết:

Sơ đồ mạch điện gồm 1 aptomat, 1 ổ điện, 1 công tắc hai cực điều khiển một đèn. Aptomat bảo vệ mạch điện. Công tắc được mắc nối tiếp với đèn và mắc song song với ổ điện.

Câu hỏi tr15 KP

Trả lời câu hỏi Khám phá trang 15 SGK Công nghệ 9 Kết nối tri thức

Chỉ ra sự khác biệt giữa sơ đồ lắp đặt trong Hình 3.3 và sơ đồ nguyên lí trong Hình 3.2

Phương pháp giải:

Dựa vào kiến thức về sơ đồ nguyên lí và sơ đồ lắp đặt.

Lời giải chi tiết:

Sự khác biệt giữa sơ đồ lắp đặt trong Hình 3.3 và sơ đồ nguyên lí Hình 3.2 là:

Sơ đồ lắp đặt biểu thị rõ vị trí, cách lắp đặt của các thiết bị và đồ dùng điện trong mạng điện. Giúp dự trù vật liệu, lắp đặt, sửa chữa và số lượng các thiết bị điện có trong mạng điện.

Câu hỏi tr15 KP

Trả lời câu hỏi Khám phá trang 15 SGK Công nghệ 9 Kết nối tri thức

Chỉ ra sự khác nhau trong thiết kế sơ đồ nguyên lí và sơ đồ lắp đặt

Phương pháp giải:

Dựa vào kiến thức về sơ đồ nguyên lí và sơ đồ lắp đặt.

Lời giải chi tiết:

- Sơ đồ nguyên lý được trình bày một cách tổng quát và chi tiết cấu tạo của một thiết bị.

- Sơ đồ lắp đặt được trình bày cụ thể vị trí chính xác từng linh kiện (bộ phận) từng mạch điện trong một thiết bị.

Câu hỏi tr17 LT

Trả lời câu hỏi Luyện tập trang 17 SGK Công nghệ 9 Kết nối tri thức

Hãy thiết kế sơ đồ nguyên lí, sơ đồ lắp đặt mạng điện gồm: nguồn điện, aptomat, công tắc hai cực và bóng đèn, trong đó công tắc bật tắt bóng đèn và aptomat bảo vệ mạng điện.

Phương pháp giải:

Dựa vào kiến thức về sơ đồ nguyên lí và sơ đồ lắp đặt.

Lời giải chi tiết:

Sơ đồ nguyên lí

Sơ đồ lắp đặt

Câu hỏi tr17 VD

Trả lời câu hỏi Vận dụng trang 17 SGK Công nghệ 9 Kết nối tri thức

Hãy thiết kế sơ đồ nguyên lí, sơ đồ lắp đặt mạng điện trong nhà gồm các thiết bị và phần tử như sau:

- 1 aptomat, bảo vệ chung toàn mạch

- 1 ổ cắm điện

- 2 bóng đèn sợi đốt được điều khiển sáng luân phiên từ một công tắc 3 cực.

Phương pháp giải:

Dựa vào kiến thức về sơ đồ nguyên lí và sơ đồ lắp đặt.

Lời giải chi tiết:

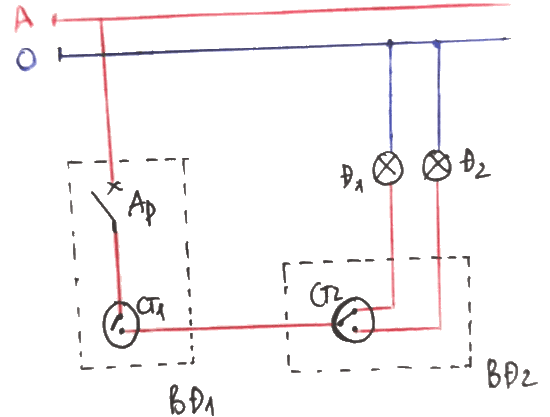

Sơ đồ nguyên lí

Sơ đồ lắp đặt
