Bài 4. Hệ thống điện quốc gia trang 22, 23, 24, 25
Câu hỏi tr22 MĐ
Trả lời câu hỏi Mở đầu trang 22 SGK Công nghệ 12 Kết nối tri thức

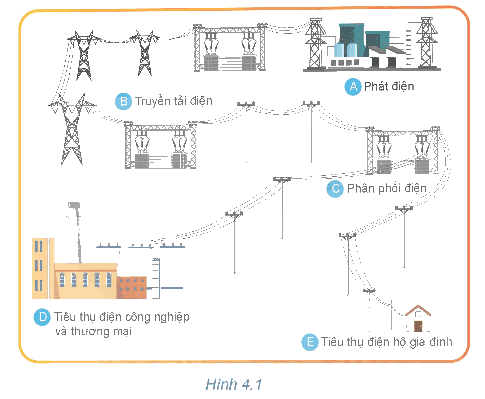

Quan sát Hình 4.1 và cho biết vai trò của các thành phần thiết bị trong hệ thống điện
Phương pháp giải:
Dựa vào Hình 4.1
Lời giải chi tiết:
A có vai trò cung cấp nguồn điện
B có vai trò truyền tải điện đến các trạm phân phối điện
C có vai trò phân phối điện đến các tải tiêu thụ
D có vai trò tiêu thụ điện năng trong công nghiệp
E có vai trò tiêu thụ điện năng trong hộ gia đình.
Câu hỏi tr22 KP
Trả lời câu hỏi Khám phá trang 22 SGK Công nghệ 12 Kết nối tri thức
Quan sát Hình 4.2 và tìm sự tương đồng với Hình 4.1
Phương pháp giải:
Dựa vào Hình 4.2 và Hình 4.1
Lời giải chi tiết:
Hình 4.1 và hình 4.2 đều là các thành phần chính của hệ thống điện
Câu hỏi tr25 LT1
Trả lời câu hỏi Luyện tập trang 25 SGK Công nghệ 12 Kết nối tri thức
Mạng điện trong các nhà máy, xí nghiệp, khu dân cư thuộc lưới điện phân phối hay lưới điện truyền tải? Tại sao?
Phương pháp giải:
Dựa vào kiến thức về vai trò của các thành phần trong hệ thống điện quốc gia
Lời giải chi tiết:
Mạng điện trong các nhà máy, xí nghiệp, khu dân cư thuộc lưới điện phân phối. Vì lưới điện phân phối có điện áp từ 110kV trở xuống, có nhiệm vụ truyền tải điện năng từ trạm điện phân phối chính đến tải tiêu thụ.
Câu hỏi tr25 LT2
Trả lời câu hỏi Luyện tập trang 25 SGK Công nghệ 12 Kết nối tri thức
Quan sát sơ đồ lưới điện trong Hình 4.5 và cho biết đây là lưới điện truyền tải hay phân phối? Nó gồm các cấp điện áp nào? Hãy cho biết các thành phần chính và thông số kĩ thuật chủ yếu của sơ đồ.
Phương pháp giải:
Dựa vào Hình 4.5
Lời giải chi tiết:
Đây là lưới điện phân phối. Nó gồm các cấp điện là 110 KV, 22 KV, 22/6 KV, 22/0,4 KV.
Thành phần chính: các đường dây phân phối và truyền tải, các tải tiêu thụ, trạm biến áp hạ áp.
Thông số kĩ thuật: trạm biến áp hạ ấm 110/22 KV; 22/0,6 KV; 22/0,4 KV.
Câu hỏi tr25 LT3
Trả lời câu hỏi Luyện tập trang 25 SGK Công nghệ 12 Kết nối tri thức
Hãy vẽ sơ đồ một hệ thống điện gồm cả lưới điện truyền tải và lưới điện phân phối.
Phương pháp giải:
Dựa vào kiến thức về hệ thống điện.
Lời giải chi tiết:
Câu hỏi tr25 KN
Trả lời câu hỏi Kết nối năng lực trang 25 SGK Công nghệ 12 Kết nối tri thức
Sử dụng internet hoặc sách, báo,… em hãy tìm hiểu vai trò của Trung tâm Điều độ hệ thống điện quốc gia trong chỉ huy, điều khiển, vận hành hệ thống điện.
Phương pháp giải:
Dựa vào tìm hiểu trên internet
Lời giải chi tiết:
Nhiệm vụ trọng tâm của Trung tâm Điều độ hệ thống điện quốc gia là chỉ huy điều hành hệ thống sản xuất, truyền tải, phân phối điện năng trong hệ thống điện quốc gia, nhằm đạt kết quả tối ưu về kĩ thuật và kinh tế; đảm bảo hệ thống điện quốc gia vận hành liên tục, tin cậy, an toàn.
Câu hỏi tr25 VD
Trả lời câu hỏi Vận dụng trang 25 SGK Công nghệ 12 Kết nối tri thức
Tìm hiểu và giới thiệu về một nhà máy điện mà em biết.
Phương pháp giải:
Dựa vào kiến thức của bản thân
Lời giải chi tiết:
Nhà máy điện Hòa Bình, Sơn La.
