Bài 4. Thiết bị, vật liệu, dụng cụ dùng cho lắp đặt mạng điện trong nhà trang 22, 23, 24, 25, 26
Câu hỏi tr22 KĐ
Trả lời câu hỏi Khởi động trang 22 SGK Công nghệ 9 Cánh diều
Kể tên một số loại thiết bị, vật liệu, dụng cụ thường được sử dụng cho mạng điện trong nhà.
Phương pháp giải:
Vận dụng kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
Một số loại thiết bị, vật liệu, dụng cụ thường được sử dụng cho mạng điện trong nhà:
|
Thiết bị |
- Cầu dao - Aptomat - Công tắc - Ổ cắm điện |
|
Vật liệu |
- Dây dẫn - Băng dính cách điện |
|
Dụng cụ |
- Máy khoan cầm tay - Thước cuộn - Tua vít - Búa cầm tay |
Câu hỏi tr22 KP
Trả lời câu hỏi Khám phá trang 22 SGK Công nghệ 9 Cánh diều
Lựa chọn cầu dao và aptomat dựa trên các tiêu chí nào?
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
Các tiêu chí lựa chọn cầu dao và aptomat là:
- Dòng điện định mức lớn hơn dòng điện qua đồ dùng điện.
- Điện áp định mức lớn hơn điện áp của mạng điện trong nhà.
Câu hỏi tr22 KP
Trả lời câu hỏi Khám phá trang 22 SGK Công nghệ 9 Cánh diều
Lựa chọn công tắc và ổ cắm điện dựa trên các tiêu chí nào?
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
Lựa chọn công tắc và ổ cắm điện theo các tiêu chí:
- Dòng điện định mức lớn hơn dòng điện qua đồ dùng điện.
- Điện áp định mức lớn hơn điện áp của mạng điện trong nhà.
Câu hỏi tr23 LT
Trả lời câu hỏi Luyện tập trang 23 SGK Công nghệ 9 Cánh diều
Lựa chọn aptomat cho mạch điện cung cấp điện cho bếp từ (1 400 W) và lò vi sóng (1 100 W) sử dụng trong mạng điện trong nhà có điện áp 220 V.
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
* Lựa chọn aptomat cho bếp từ:
Cường độ dòng điện qua bếp từ là:
1 400 : 220 = 6,36 (A)
Dòng điện định mức của aptomat là:
6,36 + (6,36 × 30%) = 8,27 (A)
Vậy lựa chọn loại aptomat có dòng điện định mức là: 10A
* Lựa chọn aptomat cho lò vi sóng:
Cường độ dòng điện qua lò vi sóng là:
1 100 : 220 = 5 (A)
Dòng điện định mức của aptomat là:
5 + (5 × 30%) = 6,5 (A)
Vậy lựa chọn loại aptomat có dòng điện định mức là: 10A
Câu hỏi tr23 KP
Trả lời câu hỏi Khám phá trang 23 SGK Công nghệ 9 Cánh diều
Lựa chọn tiết diện dây dẫn điện dựa trên các tiêu chí nào?
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
Tiêu chí lựa chọn tiết diện dây dẫn điện là:
- Cường độ dòng điện
- Công suất của đồ dùng điện
Câu hỏi tr24 KP
Trả lời câu hỏi Khám phá trang 24 SGK Công nghệ 9 Cánh diều
Hãy lựa chọn sản phẩm được chế tạo từ vật liệu cách điện ở Hình 4.3 với mục đích bảo vệ dây dẫn điện, tránh bị ảnh hưởng bởi tác động bên ngoài.
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Lựa chọn sản phẩm với mục đích bảo vệ dây dẫn điện, tránh bị ảnh hưởng bởi tác động bên ngoài là:
- Ống luồn dây tròn
- Ống luồn dây hình hộp.
Câu hỏi tr24 LT
Trả lời câu hỏi Luyện tập trang 24 SGK Công nghệ 9 Cánh diều

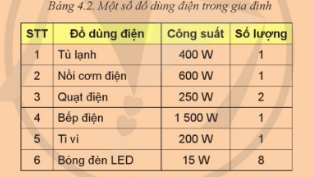

Trong gia đình có sử dụng các đồ dùng điện như Bảng 4.2.
Dựa vào Bảng 4.1, hãy lựa chọn tiết diện dây dẫn điện cho mạch điện của từng loại đồ dùng điện ở Bảng 4.2.
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
|
STT |
Đồ dùng điện |
Công suất |
Số lượng |
Cường độ dòng điện |
Tiết diện dây dẫn (mm2) |
|
1 |
Tủ lạnh |
400 W |
1 |
I = 400 : 220 = 1,82 (A) |
0,5 mm2 |
|
2 |
Nồi cơm điện |
600 W |
1 |
I = 600 : 220 = 2,73 (A) |
0,5 mm2 |
|
3 |
Quạt điện |
250 W |
2 |
I = 250 : 220 = 1,14 (A) |
0,5 mm2 |
|
4 |
Bếp điện |
1 500 W |
1 |
I = 1 500 : 220 = 6,82 (A) |
0,75 mm2 |
|
5 |
Ti vi |
200 W |
1 |
I = 200 : 220 = 0,91(A) |
0,5 mm2 |
|
6 |
Đèn LED |
15 W |
8 |
I = 15 : 220 = 0,07 (A) |
0,5 mm2 |
Câu hỏi tr24 KP
Trả lời câu hỏi Khám phá trang 24 SGK Công nghệ 9 Cánh diều

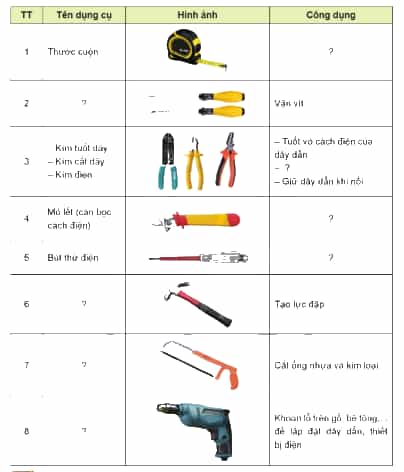

Hoàn thiện nội dung còn thiếu trong Bảng 4.3.
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
|
TT |
Tên dụng cụ |
Hình ảnh |
Công dụng |
|
1 |
Thước cuộn |
|
Đo đạc, đo lường khoảng cách |
|
2 |
Tua vít |
|
vặn vít |
|
3 |
- Kìm tuốt dây - Kìm cắt dây - Kìm điện |
|
- Tuốt vỏ cách điện của dây dẫn. - Cắt dây điện. - Giữ dây dẫn điện của dây dẫn. |
|
4 |
Mỏ lết (cán bọc cách điện) |
|
Vặn xiết hoặc nới lỏng đai ốc, bu lông. |
|
5 |
Bút thử điện |
|
Kiểm tra nhanh trước khi sửa chữa thiết bị có bị rò điện, hoặc phích cắm trong nhà có điện hay không |
|
6 |
Búa |
|
Tạo lực đập |
|
7 |
Cưa |
|
Cắt ống nhựa và kim loại |
|
8 |
Khoan điện |
|
Khoan lỗ trên gỗ, bê tông,... để lắp đặt dây dẫn điện, th |
Câu hỏi tr25 LT
Trả lời câu hỏi Luyện tập trang 25 SGK Công nghệ 9 Cánh diều
Lựa chọn dụng cụ dùng để:
a) Khoan lỗ trên gỗ, bê tông để lắp đặt thiết bị điện.
b) Tuốt vỏ cách điện và nối dây dẫn điện.
c) Kiểm tra sự rò điện của thiết bị điện.
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
Lựa chọn dụng cụ dùng để:
a) Khoan lỗ trên gỗ, bê tông để lắp đặt thiết bị điện: Khoan điện
b) Tuốt vỏ cách điện và nối dây dẫn điện: Kìm tuốt dây
c) Kiểm tra sự rò điện của thiết bị điện: Bút thử điện
Câu hỏi tr26 TH
Trả lời câu hỏi Thực hành trang 26 SGK Công nghệ 9 Cánh diều
Phòng khách của một gia đình có một số đồ dùng điện gồm: quat trần (70W), các bóng đèn (60W), ti vi (120W), điều hòa (2 637W), ổ cắm điện (600W).
a) Hãy lựa chọn:
- Aptomat tổng cho phòng khách
- Tiết diện dây dẫn điện mạch chính cho phòng khách
- Dụng cụ phù hợp để lắp đặt các thiết bị điện cho phòng khách
b) Đánh giá kết quả theo các tiêu chí trong Phiếu đánh giá.
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
a)
- Aptomat tổng cho phòng khách:
+ Công suất tiêu thụ tổng của các thiết bị điện trong phòng khách là:
P = 70W + 160W + 120W + 2637W + 600W = 3587W
+ Theo tiêu chuẩn điện, hệ số đồng thời khi tính toán Aptomat tổng là 0,8.
+ Do đó, dòng điện tối đa của Aptomat tổng cần lớn hơn hoặc bằng:
I = P / U = 3587W / 220V = 16,3W
- Tiết diện dây dẫn điện mạch chính cho phòng khách:
+ Dòng điện tối đa của mạch chính bằng dòng điện định mức của Aptomat tổng, I = 20A.
+ Chiều dài dây dẫn điện từ Aptomat tổng đến ổ cắm điện xa nhất trong phòng khách là 20m.
+ Sử dụng bảng tra cứu tiết diện dây dẫn điện, ta chọn dây dẫn điện có tiết diện 2,5mm^2.
- Dụng cụ phù hợp để lắp đặt các thiết bị điện cho phòng khách:
+ Kìm điện
+ Tua vít
+ Bút thử điện
+ Băng keo điện
+ Thang ghế
+ Găng tay bảo hộ
b) Đánh giá kết quả theo các tiêu chí trong Phiếu đánh giá:
|
TIÊU CHÍ |
ĐÁNH GIÁ |
|
|
Không đạt |
Đạt |
|
|
1. Thông số kĩ thuật phù hợp, đảm bảo an toàn |
Đạt |
|
|
2. Tiết kiệm chi phí |
Đạt |
|
Câu hỏi tr26 VD
Trả lời câu hỏi Vận dụng trang 26 SGK Công nghệ 9 Cánh diều
1. Tìm hiểu và chia sẻ một số dụng cụ dùng để lắp đặt, sửa chữa mạng điện trong gia đình em.
2. Tìm hiểu và chia sẻ cách lựa chọn aptomat cho mạch điện điều hòa nhiệt độ có công suất 1 120V.
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
1. Một số dụng cụ dùng để lắp đặt, sửa chữa mạng điện trong gia đình em đó là:
- Kìm cắt dây điện: Dùng để cắt và tách các dây điện một cách chính xác và dễ dàng.
- Kìm bấm dây điện (kìm đấu nối): Dùng để bấm các đầu nối, kết nối hoặc ổ cắm đấu nối vào các đầu dây điện một cách chính xác.
- Dụng cụ bóc lớp cách điện: Dùng để bóc lớp cách điện từ các dây điện để tiếp cận các dây dẫn bên trong.
- Búa cách điện: Loại búa có tay cầm cách điện, được thiết kế để đảm bảo an toàn cho người sử dụng khi làm việc gần các thành phần điện.
- Ampe kìm: Sử dụng để đo lường dòng điện đi qua dây dẫn một cách không tiếp xúc, giúp tiện lợi và an toàn trong việc đo lường dòng điện.
- Bộ thử điện (cầu dao): Dùng để kiểm tra xem một mạch điện có hoạt động đúng cách không, và để xác định các vấn đề kỹ thuật trong mạng điện.
2. Cách lựa chọn aptomat phù hợp cho mạch điện điều hòa nhiệt độ có công suất 1120V:
- Điện áp hoạt động: 120V.
- Dòng điện định mức: Ít nhất là 9.33A,
- Dòng rò điện định mức (IΔn): thường là khoảng 30mA hoặc 100mA.
- Dạng cắt mạch: MCB để bảo vệ mạch khỏi quá tải và ngắn mạch.
