Bài 4. Vật liệu, thiết bị và dụng cụ dùng cho lắp đặt mạng điện trong nhà trang 18, 19, 20, 21, 22, 23

Câu hỏi tr18 CH

Trả lời câu hỏi  trang 18 SGK Công nghệ 9 Kết nối tri thức

 Quan sát Hình 4.1 và cho biết: Có những vật liệu, thiết bị điện nào được dùng để lắp đặt mạng điện trong nhà?

Phương pháp giải:

Dựa vào Hình 4.1

Lời giải chi tiết:

Vật liệu: dây dẫn

Thiết bị: aptomat, ổ điện

Câu hỏi tr18 KP

Trả lời câu hỏi Khám phá trang 18 SGK Công nghệ 9 Kết nối tri thức

Có thể tùy ý lựa chọn vật liệu để lắp đặt cho mạng điện được không? Tại sao?

Phương pháp giải:

Dựa vào kiến thức về lựa chọn vật liệu.

Lời giải chi tiết:

Không. Vì phải lựa chọn theo yêu cầu về cường độ dòng điện tiêu thụ trong mạch điện.

Câu hỏi tr18 KP

Trả lời câu hỏi Khám phá trang 18 SGK Công nghệ 9 Kết nối tri thức

Em hãy tìm hiểu một số loại dây dẫn điện, vật liệu cách điện của mạng điện trong nhà và cho biết chúng dùng trong trường hợp nào? Tại sao?

Phương pháp giải:

Dựa vào kiến thức về lựa chọn vật liệu điện.

Lời giải chi tiết:

- Một số loại dây dẫn điện:

+ Dây dẫn điện đơn: sử dụng trong dân dụng nhiều hơn trong nhà máy.

- Giải thích: tiết diện dây nhỏ nên công suất dẫn điện kém, ít dùng trong công nghiệp.

+ Dây dẫn điện đôi: sử dụng trong dân dụng và trong công nghiệp.

- Một số vật liệu cách điện:

+ Băng dính cách điện.

+ Ống luồn dây điện.

Câu hỏi tr20 TH

Trả lời câu hỏi Thực hành trang 20 SGK Công nghệ 9 Kết nối tri thức

Cần thiết kế một mạch điện (có điện áp 220V) gồm ba mạch riêng rẽ: một mạch dùng cho mạch điện chiếu sáng có công suất 200W, một mạch dùng cho ổ cắm điện cấp điện cho nồi cơm điện có công suất 800W; một mạch dùng cho quạt điện có công suất 120W. Hãy lựa chọn dây dẫn cho ba mạch trên theo bảng gợi ý sau đây:

Phương pháp giải:

Dựa vào kiến thức về thiết kế mạch điện.

Lời giải chi tiết:

Câu hỏi tr20 KP

Trả lời câu hỏi Khám phá trang 20 SGK Công nghệ 9 Kết nối tri thức

Khi lắp đặt mạng điện trong nhà cần lựa chọn những dụng cụ nào?

Phương pháp giải:

Dựa vào kiến thức về lựa chọn thiết bị điện.

Lời giải chi tiết:

Cần lựa chọn thiết bị đóng cắt; thiết bị lấy điện.

Câu hỏi tr21 TH

Trả lời câu hỏi Thực hành trang 21 SGK Công nghệ 9 Kết nối tri thức

Hãy lựa chọn aptomat, công tắc điện, ổ cắm điện và phích cắm điện có thông số (dòng điện, điện áp) phù hợp với các đồ dùng điện trong bảng dưới đây.

Phương pháp giải:

Dựa vào kiến thức về lựa chọn thiết bị điện.

Lời giải chi tiết:

Câu hỏi tr22 KP

Trả lời câu hỏi Khám phá trang 22 SGK Công nghệ 9 Kết nối tri thức

Để lắp đặt mạng điện trong nhà cần lựa chọn những dụng cụ nào?

Phương pháp giải:

Dựa vào kiến thức về lựa chọn dụng cụ.

Lời giải chi tiết:

Cần lựa chọn những dụng cụ: dụng cụ đo, dụng cụ lắp đặt mạng điện trong nhà.

Câu hỏi tr22 TH

Trả lời câu hỏi Thực hành trang 22 SGK Công nghệ 9 Kết nối tri thức

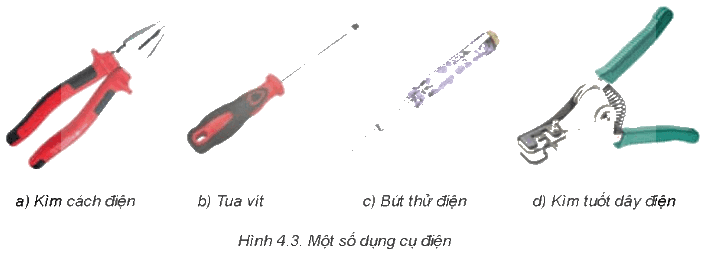

Hãy quan sát Hình 4.3 và cho biết những dụng cụ nào được dùng để lắp đặt mạng điện trong nhà? Chúng được dùng vào những việc gì? Tại sao?

Phương pháp giải:

Dựa vào kiến thức về lựa chọn dụng cụ.

Lời giải chi tiết:

Những dụng cụ được dùng để lắp đặt mạng điện trong nhà:

- Kìm cách điện: Dùng để cắt, bấm và uốn các dây dẫn điện mà không gây nguy hiểm cho người sử dụng bởi tính cách điện của tay cầm.

- Tua vít: Sử dụng để tháo lắp các ốc vít, kẹp dây và các phần cứng khác trong quá trình lắp đặt mạng điện.

- Kìm tuốt dây điện: Dùng để bóc lớp cách điện của dây điện để tiến hành kết nối với các thiết bị hoặc ổ cắm điện, giúp dễ dàng tiến hành việc kết nối mạng điện một cách an toàn và chính xác.

Câu hỏi tr23 LT

Trả lời câu hỏi Luyện tập trang 23 SGK Công nghệ 9 Kết nối tri thức

Hãy lựa chọn các thiết bị và dây dẫn điện cho mạng điện trong sơ đồ nguyên lí (Hình 4.4). Trong đó đèn 1 có dòng điện 0,5A, đèn 2 dùng sưởi ấm có dòng điện 4A, sử dụng dây dẫn lõi đồng.

Phương pháp giải:

Dựa vào kiến thức về lựa chọn thiết bị và dây dẫn.

Lời giải chi tiết:

Câu hỏi tr23 KN

Trả lời câu hỏi Kết nối năng lực trang 23 SGK Công nghệ 9 Kết nối tri thức

Tại sao để chọn thiết bị điện cho mạng điện trong nhà như aptomat, ổ cắm điện và phích cắm điện, người ta chọn dòng điện mức lớn dòng điện tiêu thụ được tính toán cho mạch khoảng 30%?

Phương pháp giải:

Dựa vào kiến thức về lựa chọn thiết bị và dây dẫn.

Lời giải chi tiết:

Người ta chọn dòng định mức lớn hơn dòng điện tiêu thụ được tính toán cho mạch khoảng 30% vì:

- Dòng điện tiêu thụ không luôn ổn định và có thể thay đổi đột ngột do nhiều yếu tố như khởi động của thiết bị, biến đổi tải, và tình trạng mạch. Việc chọn dòng định mức lớn hơn giúp tăng sự linh hoạt và ổn định của hệ thống khi gặp với các tình huống không mong muốn.

- Phòng tránh quá tải.

- Bảo vệ thiết bị điện

- Đáp ứng nhu cầu tương lai
