Bài 5. Bản vẽ nhà trang 28, 29, 30, 31
CH trang 28 KĐ
Em có biết các kí hiệu trên Hình 5.1 được dùng để kí hiệu các bộ phận nào của ngôi nhà không?
Phương pháp giải:
Quan sát hình 5.1 đẻ xác định các bộ phận của ngôi nhà.
Lời giải chi tiết:
a. Cửa sổ kép
b. Cầu thang trên mặt cắt
c. Cửa đi đơn hai cánh
d. Cầu thang trên mặt bằng
CH trang 28 KP
Hãy quan sát hình 5.2 và cho biết các hình a, b, c tương ứng với loại hình biểu diễn nào?
Phương pháp giải:
Quan sát hình 5.2 và nội dung của bản vẽ nhà để xác định các hình biểu diễn của bản vẽ hình 5.2
Lời giải chi tiết:
Hình 5.2a: Mặt đứng
Hình 5.2b: Mặt cắt
Hình 5.2c: Mặt bằng
CH trang 31 TH
Đọc bản vẽ nhà trên Hình 5.4 theo trình tự ở bảng 5.2
Phương pháp giải:
Quan sát hình 5.4 để xác định các nội dung theo mẫu bảng 5.2
Lời giải chi tiết:
1. Khung tên:
Nhà mái bằng
1 : 100
2. Hình biểu diễn:
Mặt đứng
Mặt cắt
Mặt bằng
3. Kích thước:
14 400 - 7 000 - 4 200
Phòng khách, phòng bếp: 6 200 - 4 800
Nhà vệ sinh: 4 800 - 2 200
Phòng ngủ 1: 4 800 - 3 000
Phòng ngủ 2: 7 000 - 3 000
Hành lang: 9 400 - 2 200
4. Các bộ phận:
- 1 phòng khách + phòng bếp, 1 nhà vệ sinh, 2 phòng ngủ
- 1 cửa đi 2 cánh, 3 cửa đi 1 cánh, 2 cửa sổ kép, 3 cửa sổ đơn
CH trang 31 VD

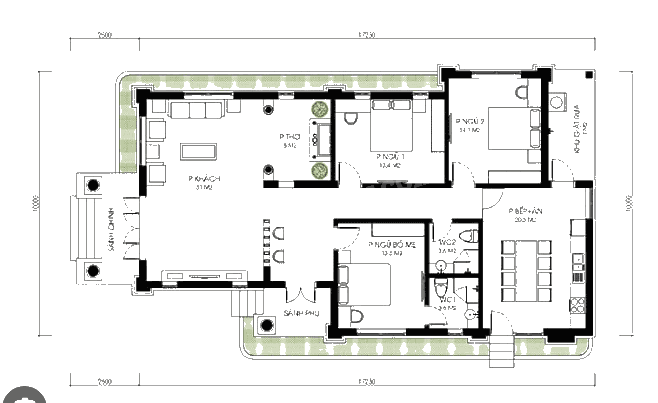

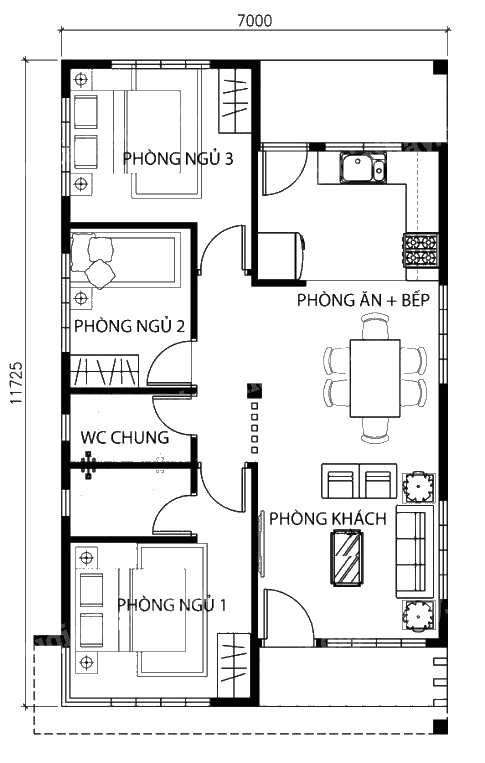

Sưu tầm một số bản vẽ mặt bằng ngôi nhà hoặc căn hộ đơn giản và nêu nhận xét về cách bố trí các phòng.
Phương pháp giải:
Tìm trêm mạng các bảng thiết kế ngôi nhà.
Lời giải chi tiết:
Ta thấy bản vẽ nhà trên có sự bố tri các phòng hợp lí cho sinh hoạt của gia đình và tiết kiệm không gian
