Bài 6. Mạng điện sản xuất quy mô nhỏ trang 29, 30, 31, 32

Câu hỏi tr29 MĐ

Trả lời câu hỏi Mở đầu trang 29 SGK Công nghệ 12 Cánh diều

Em hãy cho biết: Hệ thống cung cấp điện cho một cơ sở sản xuất nhỏ gồm có những thiết bị điện nào?

Phương pháp giải:

Dựa vào kiến thức về mạng điện sản xuất

Lời giải chi tiết:

- Nguồn điện: Máy phát điện hoặc đường dây điện từ lưới điện quốc gia.

- Thiết bị bảo vệ: Cầu dao, aptomat, cầu chì, chống sét.

- Thiết bị biến đổi điện áp: Máy biến áp.

- Thiết bị phân phối điện: Tủ điện, cáp điện, ổ cắm điện.

- Thiết bị sử dụng điện: Động cơ điện, quạt điện, bóng đèn điện, các thiết bị điện khác.

Câu hỏi tr29 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 29 SGK Công nghệ 12 Cánh diều

Điện áp cấp cho mạng điện sản xuất quy mô nhỏ được lấy từ đâu?

Phương pháp giải:

Dựa vào kiến thức về mạng điện sản xuất quy mô nhỏ

Lời giải chi tiết:

Điện áp cấp cho mạng điện sản xuất quy mô nhỏ thường là điện hạ áp ba pha có điện áp dây 380V, điện áp pha 220V và tần số 50 Hz.

Câu hỏi tr29 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 29 SGK Công nghệ 12 Cánh diều

Hãy kể tên một số tải của mạng điện sản xuất quy mô nhỏ.

Phương pháp giải:

Dựa vào kiến thức về mạng điện sản xuất quy mô nhỏ.

Lời giải chi tiết:

Tải điện của mạng điện sản xuất quy mô nhỏ thường phân bố tập trung và được chia thành hai loại: tải động lực của các phân xưởng sản xuất (động cơ điện của các máy công cụ, quạt gió hoặc máy bơm, máy hàn điện,…); tải chiếu sáng của phân xưởng sản xuất.

Câu hỏi tr29 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 29 SGK Công nghệ 12 Cánh diều

Trình bày cấu trúc của mạng điện sản xuất quy mô nhỏ.

Phương pháp giải:

Dựa vào cấu trúc mạng điện sản xuất quy mô nhỏ

Lời giải chi tiết:

Câu hỏi tr29 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 29 SGK Công nghệ 12 Cánh diều

Điện năng được đưa tới tủ điện động lực và tủ điện chiếu sáng trong mạng điện sản xuất quy mô nhỏ có điện áp là bao nhiêu?

Phương pháp giải:

Dựa vào cấu trúc mạng điện sản xuất quy mô nhỏ

Lời giải chi tiết:

Điện áp 22 kV hoặc 35 kV, qua trạm biến áp, điện áp được giảm xuống 0,4 kV

Câu hỏi tr30 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 30 SGK Công nghệ 12 Cánh diều

Trạm biến áp trong mạng điện sản xuất quy mô nhỏ có vai trò gì?

Phương pháp giải:

Dựa vào kiến thức về trạm biến áp

Lời giải chi tiết:

Trạm biến áp trong mạng điện sản xuất quy mô nhỏ có vai trò nhận điện năng từ lưới phân phối, hạ điện áp thành 0,4 kV để cấp điện năng cho cơ sở sản xuất.

Câu hỏi tr30 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 30 SGK Công nghệ 12 Cánh diều

Kể tên một số thiết bị có trong trạm biến áp

Phương pháp giải:

Dựa vào kiến thức về trạm biến áp

Lời giải chi tiết:

Trạm biến áp gồm thiết bị đóng cắt và bảo vệ, máy biến áp ba pha có dây quấn thứ cấp nối hình sao có dây trung tính để cấp điện cho tải ba pha và một pha.

Câu hỏi tr31 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 31 SGK Công nghệ 12 Cánh diều

Tủ điện phân phối tổng có vai trò gì?

Phương pháp giải:

Dựa vào kiến thức về tủ điện phân phối tổng

Lời giải chi tiết:

Tủ điện phân phối tổng có vai trò nhận điện năng từ phía hạ áp của máy biến áp để cung cấp cho các tủ điện phân phối nhánh.

Câu hỏi tr31 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 31 SGK Công nghệ 12 Cánh diều

Kể tên một số thiết bị có trong tủ điện phân phối tổng và vai trò của chúng.

Phương pháp giải:

Dựa vào kiến thức về tủ điện phân phối tổng

Lời giải chi tiết:

Trong tủ điện phân phối tổng thường có các thiết bị và vai trò là:

- Aptomat chính và các aptomat nhánh cấp điện cho các tủ điện phân phối nhánh.

- Các thiết bị đo lường và hiển thị dòng điện, điện áp, điện năng tiêu thụ, các đèn tín hiệu, các bộ chuyển mạch,…

Câu hỏi tr31 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 31 SGK Công nghệ 12 Cánh diều

Tủ điện phân phối nhánh có vai trò gì?

Phương pháp giải:

Dựa vào kiến thức về tủ điện phân phối nhánh

Lời giải chi tiết:

Tủ điện phân phối nhánh có vai trò cung cấp điện năng cho các tủ điện động lực và tủ điện chiếu sáng của phân xưởng.

Câu hỏi tr31 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 31 SGK Công nghệ 12 Cánh diều

Kể tên một số thiết bị có trong tủ điện phân phối nhánh và vai trò của chúng

Phương pháp giải:

Dựa vào kiến thức về tủ điện phân phối nhánh

Lời giải chi tiết:

Trong tủ điện phân phối nhánh có aptomat chính và các aptomat nhánh để cấp điện cho các tủ điện động lực và tủ điện chiếu sáng.

Câu hỏi tr31 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 31 SGK Công nghệ 12 Cánh diều

 Tủ điện động lực phân xưởng có vai trò gì?

Phương pháp giải:

Dựa vào kiến thức về tủ điện động lực

Lời giải chi tiết:

Tủ điện động lực phân xưởng có vai trò nhận điện năng từ tủ phân phối nhánh và cấp điện cho các thiết bị điện trong phân xưởng sản xuất như động cơ điện của các máy công cụ, máy bơm, quạt gió,….qua cáp điện

Câu hỏi tr31 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 31 SGK Công nghệ 12 Cánh diều

Kể tên một số thiết bị có trong tủ điện động lực và vai trò của chúng.

Phương pháp giải:

Dựa vào kiến thức về tủ điện động lực

Lời giải chi tiết:

Trong tủ điện động lực có aptomat chính và các aptomat nhánh có chức năng bảo vệ mạch điện khi các máy sản xuất xảy ra sự cố.

Câu hỏi tr32 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 32 SGK Công nghệ 12 Cánh diều

Tủ điện chiếu sáng phân xưởng có vai trò gì?

Phương pháp giải:

Dựa vào kiến thức về tủ điện chiếu sáng

Lời giải chi tiết:

Tủ điện chiếu sáng phân xưởng có vai trò cung cấp điện năng để chiếu sáng cho phân xưởng.

Câu hỏi tr32 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 32 SGK Công nghệ 12 Cánh diều

Kể tên một số thiết bị có trong tủ điện chiếu sáng phân xưởng và vai trò của chúng.

Phương pháp giải:

Dựa vào kiến thức về tủ điện chiếu sáng

Lời giải chi tiết:

Tủ điện chiếu sáng thường có một aptomat chính lấy điện từ tủ điện phân phối và các aptomat phân nhánh để cung cấp điện năng cho các mạch chiếu sáng.

Câu hỏi tr32 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 32 SGK Công nghệ 12 Cánh diều

 Trình bày vai trò của cáp điện

Phương pháp giải:

Dựa vào kiến thức về cáp điện

Lời giải chi tiết:

Cáp điện có vai trò kết nối tủ điện phân phối tổng với máy biến áp, kết nối tủ điện phân phối tổng với các tủ điện phân phối nhánh, kết nối tủ điện phân phối nhánh với các tủ điện động lực và tủ điện chiếu sáng.

Câu hỏi tr32 LT

Trả lời câu hỏi Luyện tập trang 32 SGK Công nghệ 12 Cánh diều

 So sánh tủ điện phân phối tổng và tủ điện phân phối nhánh.

Phương pháp giải:

Dựa vào kiến thức về tủ điện phân phối tổng và tủ điện phân phối nhánh

Lời giải chi tiết:

Tủ điện phân phối tổng có vai trò nhận điện năng từ phía hạ áp của máy biến áp để cung cấp cho các tủ điện phân phối nhánh. Trong khi đó, tủ điện phân phối nhánh có vai trò cung cấp điện năng cho các tủ điện động lực và tủ điện chiếu sáng.

Câu hỏi tr32 LT

Trả lời câu hỏi Luyện tập trang 32 SGK Công nghệ 12 Cánh diều

So sánh tủ điện động lực và tủ điện chiếu sáng.

Phương pháp giải:

Dựa vào kiến thức về tủ điện động lực và tủ điện chiếu sáng

Lời giải chi tiết:

Tủ điện động lực có vai trò nhận điện năng từ tủ phân phối nhánh và cấp điện cho các thiết bị điện trong phân xưởng sản xuất như động cơ điện của các máy công cụ, máy bơm, quạt gió,… qua cáp điện

Tủ điện chiếu sáng có vai trò cung cấp điện năng để chiếu sáng cho phân xưởng.

Câu hỏi tr32 LT

Trả lời câu hỏi Luyện tập trang 32 SGK Công nghệ 12 Cánh diều

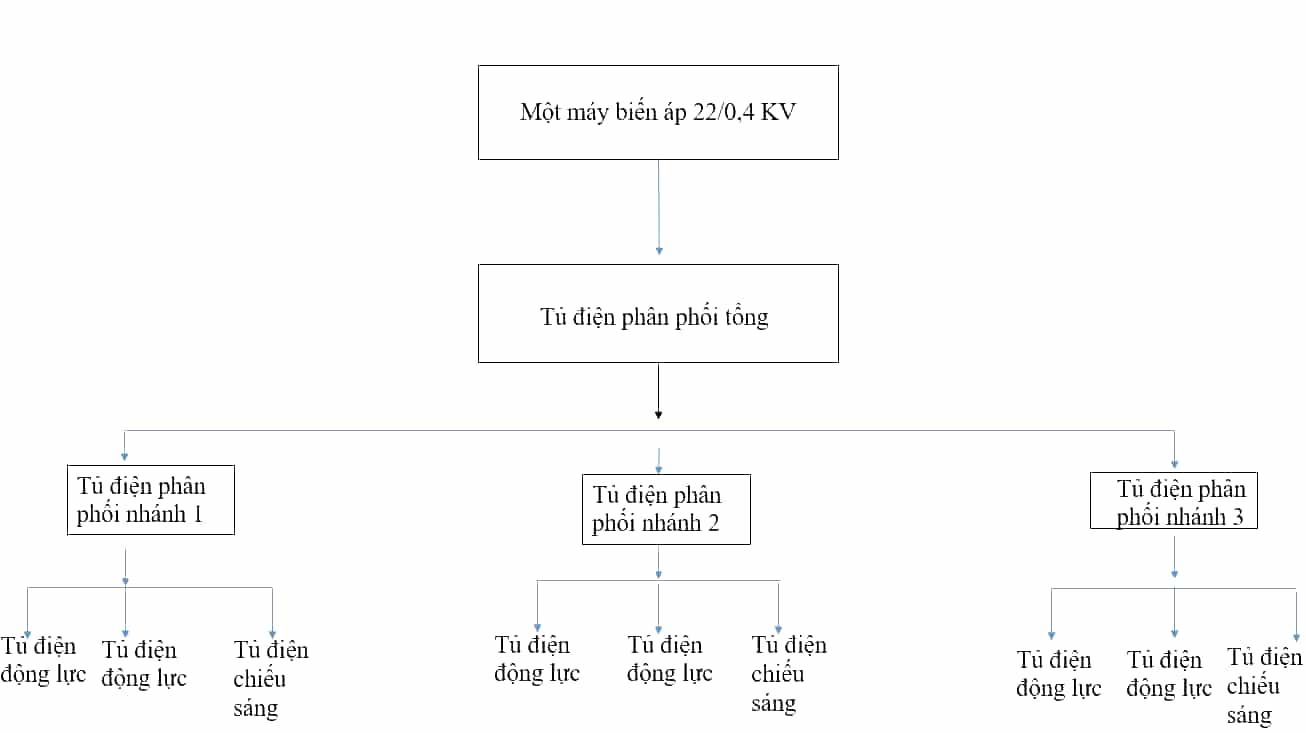

 Hãy vẽ cấu trúc của mạng điện sản xuất quy mô nhỏ gồm một máy biến áp 22/0,4 kV, một tủ phân phối tổng, ba tủ phân phối nhánh cung cấp đến ba phân xưởng, mỗi phân xưởng có hai tủ động lực và một tủ chiếu sáng.

Phương pháp giải:

Dựa vào sơ đồ mạng điện sản xuất quy mô nhỏ

Lời giải chi tiết:

Câu hỏi tr32 VD

Trả lời câu hỏi Vận dụng trang 32 SGK Công nghệ 12 Cánh diều

Tìm hiểu một cơ sở sản xuất nhỏ và mô tả hệ thống cung cấp điện của cơ sở này. Nêu vai trò của từng thành phần trong hệ thống.

Phương pháp giải:

Dựa vào kiến thức về cấu trúc mạng điện

Lời giải chi tiết:

Hệ thống cung cấp điện cho cơ sở sản xuất nhỏ bao gồm các thành phần chính sau:

- Nguồn điện: Cung cấp năng lượng điện cho toàn bộ cơ sở. Có thể là lưới điện quốc gia hoặc máy phát điện riêng.

- Máy biến áp: Hạ điện áp từ nguồn cao áp (22 kV hoặc 35 kV) xuống điện áp thấp hơn (thường 400 V hoặc 230 V) phù hợp với thiết bị trong cơ sở.

- Tủ phân phối tổng (MDB): Phân phối điện từ nguồn đến các tủ phân phối nhánh (SDB) hoặc trực tiếp đến các phụ tải chính (động cơ, chiếu sáng, v.v.).

- Tủ phân phối nhánh (SDB): Chia nhỏ điện từ MDB thành các mạch nhỏ hơn cho các khu vực hoặc nhóm thiết bị cụ thể. Bảo vệ và cách ly các mạch này.

- Thiết bị bảo vệ: Bảo vệ hệ thống khỏi sự cố điện, quá tải và ngắn mạch. Bao gồm cầu chì, aptomat, và thiết bị chống rò điện.

- Thiết bị điều khiển: Điều khiển hoạt động của thiết bị điện, như bật tắt động cơ hoặc chuyển mạch mạch chiếu sáng.

- Hệ thống tiếp địa: Cung cấp đường dẫn điện trở thấp cho dòng điện sự cố chảy xuống đất, ngăn ngừa hư hỏng thiết bị và bảo vệ nhân viên khỏi điện giật.

Vai trò của từng thành phần:

- Nguồn điện: Cung cấp năng lượng cho hoạt động của cơ sở.

- Máy biến áp: Điều chỉnh điện áp phù hợp với thiết bị trong cơ sở.

- MDB: Phân phối điện hiệu quả và bảo vệ các mạch chính.

- SDB: Cung cấp bảo vệ và điều khiển cho các mạch cục bộ.

- Thiết bị bảo vệ: Đảm bảo an toàn cho thiết bị và nhân viên.

- Thiết bị điều khiển: Cho phép vận hành hiệu quả và an toàn.

- Hệ thống tiếp địa: Bảo vệ thiết bị và nhân viên khỏi nguy cơ điện.
