Bài 6. Thực hành lắp đặt mạng điện trong nhà trang 31, 32, 33, 34,3 5, 36, 37, 38, 39
Câu hỏi tr31 KĐ
Trả lời câu hỏi Khởi động trang 31 SGK Công nghệ 9 Cánh diều
Khi lắp đặt mạng điện trong nhà, cần thực hiện những công việc gì?
Phương pháp giải:
Vận dụng kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
Khi lắp đặt mạng điện trong nhà, cần thực hiện những công việc như:
- Bước 1. Tìm hiểu sơ đồ nguyên lí
- Bước 2. Vẽ sơ đồ lắp đặt
- Bước 3. Chuẩn bị thiết bị, vật liệu, dụng cụ
- Bước 4. Lắp đặt mạng điện
- Bước 5. Kiểm tra, thử nghiệm hoạt động của mạng điện
Câu hỏi tr32 KP
Trả lời câu hỏi Khám phá trang 32 SGK Công nghệ 9 Cánh diều
Các thiết bị điện trong Hình 6.2 được nối với nhau như thế nào?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Các thiết bị điện trong Hình 6.2 được nối với nhau như sau:
- Bóng đèn được mắc nối tiếp với công tắc.
- Bóng đèn được mắc song song với ổ cắm.
- Công tắc được mắc song song với ổ cắm.
Câu hỏi tr35 KP
Trả lời câu hỏi Khám phá trang 35 SGK Công nghệ 9 Cánh diều

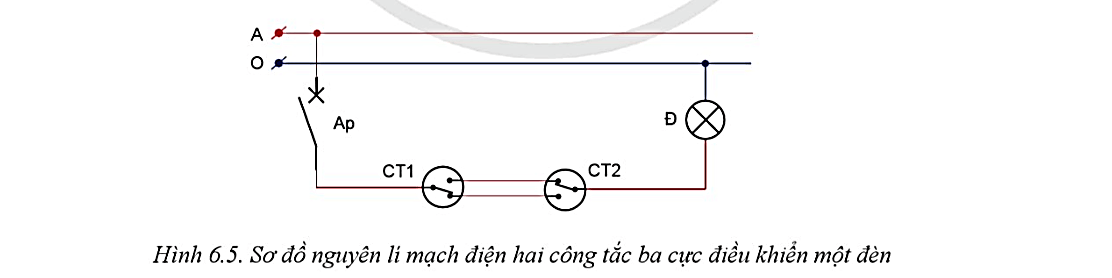

Các thiết bị điện trong Hình 6.5 được nối với nhau như thế nào?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Các thiết bị điện trong Hình 6.5 được nối với nhau như sau:
Các thiết bị được mắc nối tiếp với nhau. Cụ thể: Aptomat nối tiếp công tắc 1, công tắc 1 nối tiếp công tắc 2, công tắc 2 nối tiếp bóng đèn.
Câu hỏi tr36 TH
Trả lời câu hỏi Thực hành trang 36 SGK Công nghệ 9 Cánh diều
Hoàn thiện vào vở của em sơ đồ lắp đặt ở Hình 6.6.
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Câu hỏi tr38 KP
Trả lời câu hỏi Khám phá trang 38 SGK Công nghệ 9 Cánh diều

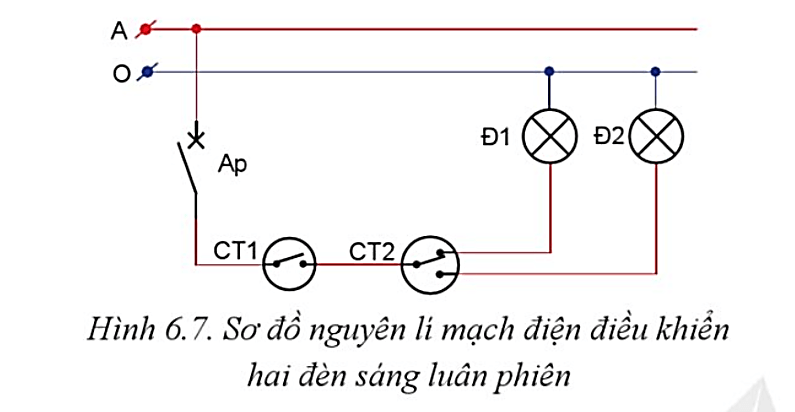

Các thiết bị điện trong Hình 6.7 được nối với nhau như thế nào?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Các thiết bị điện trong Hình 6.7 được nối với nhau như sau:
- Bóng đèn 1 và bóng đèn 2 được mắc song song với nhau
- Aptomat, công tắc 1 và công tắc 2 mắc nối tiếp với bóng đèn 1 và bóng đèn 2.
Câu hỏi tr38 TH
Trả lời câu hỏi Thực hành trang 38 SGK Công nghệ 9 Cánh diều
Dựa vào sơ đồ nguyên lí mạch điện điều khiển hai đèn sáng luân phiên trên Hình 6.7, hãy vẽ sơ đồ lắp đặt của mạch điện.
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:

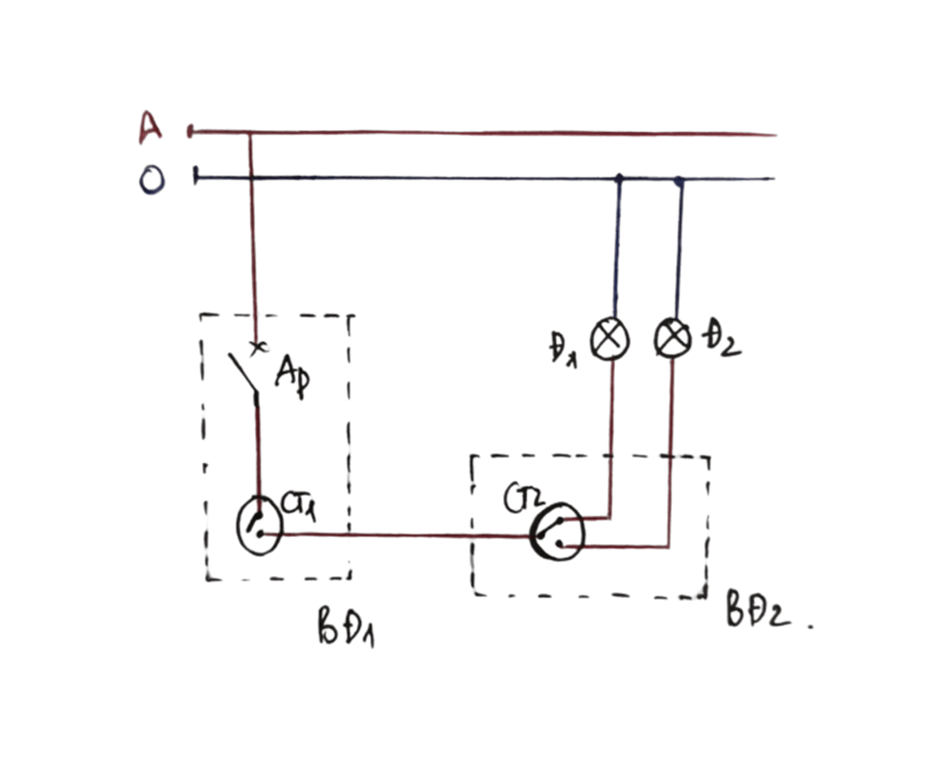

Sơ đồ lắp đặt của mạch điện điều khiển hai đèn sáng luân phiên trên Hình 6.7:
Câu hỏi tr38 KP
Trả lời câu hỏi Khám phá trang 38 SGK Công nghệ 9 Cánh diều

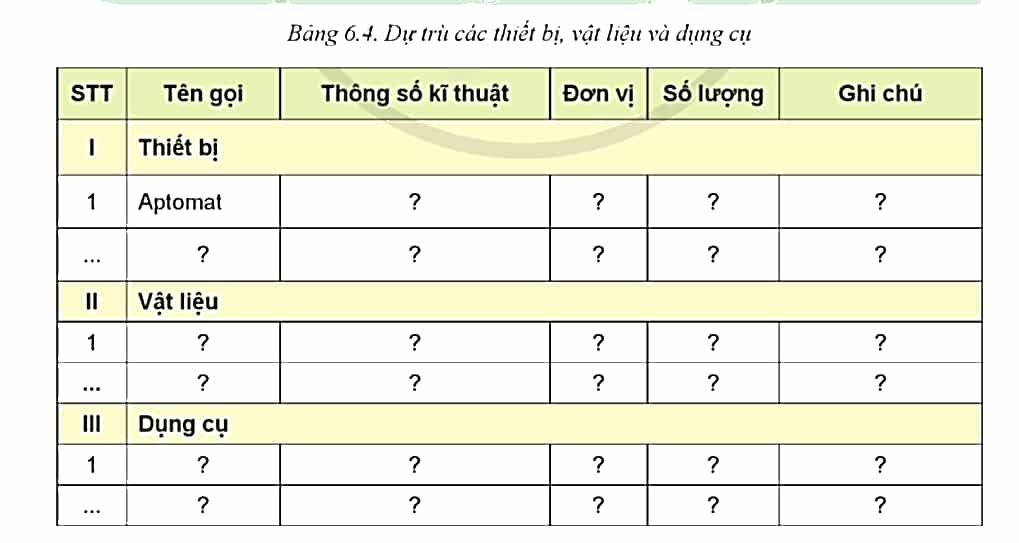

Dựa vào sơ đồ lắp đặt mạch điện điều khiển hai đèn sáng luân phiên, em hãy hoàn thành Bảng 6.4.
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Hoàn thành Bảng 6.4:
|
STT |
Tên gọi |
Thông số kĩ thuật |
Đơn vị |
Số lượng |
Ghi chú |
|
I |
Thiết bị |
||||
|
1 |
Aptomat |
1 pha, 1 cực, 10 A - 250 V |
cái |
1 |
|
|
2 |
Công tắc |
16 A - 250 V |
cái |
1 |
Loại 2 cực |
|
3 |
Công tắc |
16 A - 230 V |
cái |
1 |
Loại 3 cực |
|
4 |
Bóng đèn, đui đèn |
Đèn LED, 250 V - 12W |
bộ |
2 |
Đui xoáy gắn tường |
|
II |
Vật liệu |
||||
|
1 |
Dây dẫn điện |
2 × 1,5 mm2 |
m |
1 |
|
|
2 |
1 × 1,5 mm2 |
m |
2 |
Màu đỏ |
|
|
3 |
1 × 1,5 mm2 |
m |
1 |
Màu đen |
|
|
4 |
Bảng điện |
Kích thước 300 × 200mm |
cái |
2 |
|
|
5 |
Giấy ráp |
Độ nhám trung bình |
tờ |
2 |
|
|
6 |
Băng dính cách điện |
Loại thông dụng |
cuộn |
1 |
|
|
III |
Dụng cụ |
||||
|
1 |
Kìm cắt dây |
Loại thông dụng |
cái |
1 |
|
|
2 |
Kìm tuốt dây |
Loại thông dụng |
cái |
1 |
|
|
3 |
Bút thử điện |
Loại thông dụng |
cái |
1 |
|
|
4 |
Đồng hồ vạn năng |
Loại thông dụng |
cái |
1 |
Để đo thông mạch |
|
5 |
Tua vít |
Loại thông dụng |
bộ |
1 |
|
|
6 |
Máy khoan cầm tay |
Công suất từ 200W |
bộ |
1 |
Có bộ mũi khoan đi kèm |
|
7 |
Bút chì, thước kẻ, kéo |
Loại thông dụng |
bộ |
1 |
|
Câu hỏi tr39 VD
Trả lời câu hỏi Vận dụng trang 39 SGK Công nghệ 9 Cánh diều
Em hãy tìm hiểu thông tin về:
- Cấu tạo và thông số kĩ thuật của công tắc cảm biến ánh sáng.
- Sơ đồ lắp đặt mạch điện chiếu sáng sử dụng công tắc cảm biến ánh sáng.
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
* Thông số kĩ thuật của công tắc cảm biến ánh sáng:
- Công suất tối đa: 500W
- Điện áp tùy chỉnh: 220Hz-50Hz/ 110V-60Hz
- Khoảng cách cảm biến: 2m-5m
- Thời gian trễ tùy chỉnh: Tối đèn/ AS kém/ cả ngày
- Độ nhạy sáng tùy chỉnh: <2LUX/<25LUX/<2000LUX
* Sơ đồ lắp đặt mạch điện chiếu sáng sử dụng công tắc cảm biến ánh sáng:
