Bài 6. Truyền và biến đổi chuyển động
Câu 1
Trả lời câu hỏi 1 trang 28 SBT Công nghệ 8 Chân trời sáng tạo
Dựa vào hình bên em hãy cho biết quá trình truyền chuyển động từ bàn đạp đến các bộ phận giúp xe chạy được có thứ tự như thế nào.
A. Bàn đạp – Dây xích – Đĩa xích – Líp
B. Bàn đạp – Đĩa xích – Dây xích – Líp
C. Bàn đạp – Líp – Đĩa xích – Dây xích.
D. Bàn đạp – Đĩa xích – Líp – Dây xích
Lời giải chi tiết:
Trả lời:
Đáp án đúng là: B
Quá trình truyền chuyển động từ bàn đạp đến các bộ phận giúp xe chạy được có thứ tự từ bàn đạp, đía xích, dây xích, líp.
Câu 2
Trả lời câu hỏi 2 trang 28 SBT Công nghệ 8 Chân trời sáng tạo
Líp ở xe đạp thể thao được chế tạo gồm nhiều đĩa líp lớn nhỏ khác nhau nhằm mục đích gì?
A. Giữ cân bằng cho xe khi chuyển động.
B. Giảm mài mòn, tăng tuổi thọ cho líp.
C. Giảm mài mòn, tăng tuổi thọ cho xích.
D. Dễ thay đổi lực đạp hoặc tốc độ ở những nơi có địa hình khác nhau.
Lời giải chi tiết:
Đáp án đúng là: D
Líp ở xe đạp thể thao được chế tạo gồm nhiều đĩa líp lớn nhỏ khác nhau nhằm mục đích thay đổi lực đạp hoặc tốc độ ở những nơi có địa hình khác nhau.
Câu 3
Trả lời câu hỏi 3 trang 28 SBT Công nghệ 8 Chân trời sáng tạo
Hãy viết chữ Đ (đúng) hoặc chữ S (sai) vào sau đặc điểm của bộ truyền động ăn khớp.
|
- Bộ truyền động ăn khớp gồm một cặp bánh răng ăn khớp với nhau. |
………… |
|
- Bộ truyền động ăn khớp gồm một cặp bánh răng truyền chuyển động cho nhau |
………… |
|
- Bộ truyền động ăn khớp gồm một bánh răng và một đĩa xích ăn khớp với nhau. |
………… |
|
- Bộ truyền động ăn khớp gồm một cặp đĩa xích ăn khớp với nhau. |
………… |
|
- Bộ truyền động ăn khớp gồm một bánh răng và một đĩa xích truyền chuyển động cho nhau. |
………… |
|
- Bộ truyền động ăn khớp gồm một cặp đĩa xích truyền chuyển động cho nhau |
………… |
Lời giải chi tiết:
|
- Bộ truyền động ăn khớp gồm một cặp bánh răng ăn khớp với nhau. |
|
- Bộ truyền động ăn khớp gồm một cặp bánh răng truyền chuyển động cho nhau |
|
- Bộ truyền động ăn khớp gồm một bánh răng và một đĩa xích ăn khớp với nhau. |
|
- Bộ truyền động ăn khớp gồm một cặp đĩa xích ăn khớp với nhau. |
|
- Bộ truyền động ăn khớp gồm một bánh răng và một đĩa xích truyền chuyển động cho nhau. |
|
- Bộ truyền động ăn khớp gồm một cặp đĩa xích truyền chuyển động cho nhau |
Câu 4
Trả lời câu hỏi 4 trang 29 SBT Công nghệ 8 Chân trời sáng tạo
Đánh dấu
vào
trước đặc điểm của bộ truyền động đai.
Gồm một cặp đĩa xích truyền chuyển động cho nhau thông qua dãy xích.
Gồm một cặp bánh đai truyền chuyển động cho nhau thông qua dây đai.
Giúp truyền chuyển động nhờ ma sát giữa dây đai và bánh đai.
Cho phép nới rộng khoảng cách giữa các trục.
Giúp truyền chuyển động nhờ ăn khớp giữa đĩa xích và dây xích.
Lời giải chi tiết:
Đặc điểm của bộ truyền động đai:
Gồm một cặp đĩa xích truyền chuyển động cho nhau thông qua dãy xích.
Gồm một cặp bánh đai truyền chuyển động cho nhau thông qua dây đai.
Giúp truyền chuyển động nhờ ma sát giữa dây đai và bánh đai.
Cho phép nới rộng khoảng cách giữa các trục.
Giúp truyền chuyển động nhờ ăn khớp giữa đĩa xích và dây xích.
Câu 5
Trả lời câu hỏi 5 trang 29 SBT Công nghệ 8 Chân trời sáng tạo
Quan sát hình bên và đánh dấu vào bảng dưới đây để xác định dạng chuyển động của tay quay, con trượt.
|
Chuyển động tròn |
Chuyển động tịnh tiến |
Chuyển động lắc |
|
|
Tay quay |
|||
|
Con trượt |
Lời giải chi tiết:
|
Chuyển động tròn |
Chuyển động tịnh tiến |
Chuyển động lắc |
|
|
Tay quay |
|||
|
Con trượt |
Câu 6
Trả lời câu hỏi 6 trang 29 SBT Công nghệ 8 Chân trời sáng tạo
Em hãy quan sát hành bên và điền các cụm từ dưới đây vào chỗ (…) thích hợp để mô tả hoạt động của thiết bị tập đi bộ lắc tay.
quay xung quanh; tay quay, lắc qua lại
Nguồn dẫn động ban đầu được đưa vào tay nắm làm cho thanh lắc ......... quanh trục một góc xác định, thông qua thanh truyền và bàn đạp chân làm tay quay …………. trục ……………………….
Lời giải chi tiết:
Nguồn dẫn động ban đầu được đưa vào tay nắm làm cho thanh lắc lắc qua lạiquanh trục một góc xác định, thông qua thanh truyền và bàn đạp chân làm tay quay quay xung quanh trục tay quay.
Câu 7
Trả lời câu hỏi 7 trang 29 SBT Công nghệ 8 Chân trời sáng tạo
Thiết bị tập đi bộ lắc tay thuộc loại cơ cấu biến đổi chuyển động nào?
A. Cơ cấu biến đổi chuyển động tịnh tiến thành chuyển động quay.
B. Cơ cấu biến đổi chuyển động quay thành chuyển động lắc.
C. Cơ cấu biến đổi chuyển động lắc thành chuyển động quay.
D. Cơ cấu biến đổi chuyển động quay thành chuyển động tịnh tiến
Lời giải chi tiết:
Đáp án đúng là: B
Thiết bị tập đi bộ lắc tay thuộc loại cơ cấu biến đổi chuyển động quay thành chuyển động lắc.
Câu 8
Trả lời câu hỏi 8 trang 30 SBT Công nghệ 8 Chân trời sáng tạo
Hãy ghi số thứ tự vào chỗ (...) trước công việc cần thực hiện để lắp bộ truyền động của xe đạp.
………. Lắp cụm bàn đạp phải vào trục giữa.
………. Lắp cụm bàn đạp trái, đĩa xích vào trục giữa.
………. Lắp líp vào bộ truyền xích
………. Lắp dây xích vào đĩa xích
Lời giải chi tiết:
Bước 2: Lắp cụm bàn đạp phải vào trục giữa.
Bước 1: Lắp cụm bàn đạp trái, đĩa xích vào trục giữa.
Bước 4: Lắp líp vào bộ truyền xích
Bước 3: Lắp dây xích vào đĩa xích
Câu 9
Trả lời câu hỏi 9 trang 30 SBT Công nghệ 8 Chân trời sáng tạo

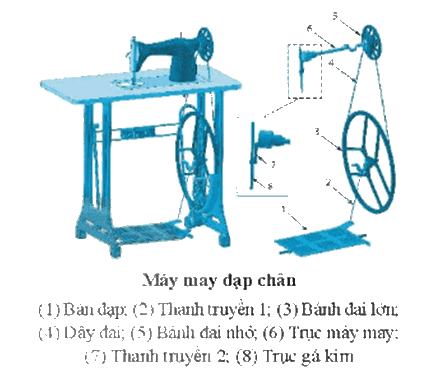

Dựa vào hình bên, em hãy điền các dạng chuyển động vào chỗ (...) để hoàn thành sơ đồ mô tả quá trình tạo chuyển động và dẫn động các chi tiết khi bàn đạp máy may đạp chân chuyển động.
Lời giải chi tiết:
Câu 10
Trả lời câu hỏi 10 trang 31 SBT Công nghệ 8 Chân trời sáng tạo

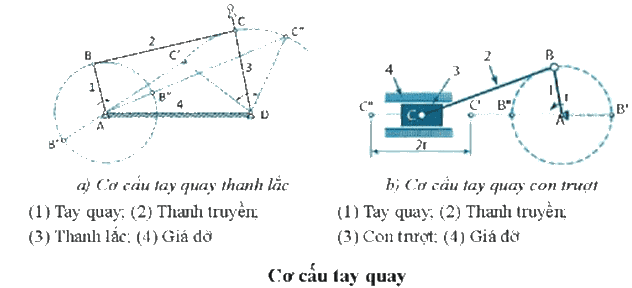

Hãy quan sát hình dưới đây và điền vào chỗ (...) trong bảng để so sánh cơ cấu tay quay thanh lắc và cơ cấu tay quay con trượt.
|
Đặc điểm |
Cơ cấu tay quay thanh lắc |
Cơ cấu tay quay con trượt |
|
Giống nhau |
………………………………………………………………… ………………………………………………………………… ………………………………………………………………… ………………………………………………………………… |
|
|
Khác nhau |
………………………………. ………………………………. ………………………………. ………………………………. |
………………………………. ………………………………. ………………………………. ………………………………. |
Lời giải chi tiết:
|
Đặc điểm |
Cơ cấu tay quay thanh lắc |
Cơ cấu tay quay con trượt |
|
Giống nhau |
Đều có tay quay, thanh truyền, giá đỡ. |
|
|
Khác nhau |
Có thanh lắc |
Có con trượt |
