Bài 7. Lắp ráp mô hình xe điện chạy bằng pin trang 42, 43, 44, 45, 46, 47, 48, 49
CH mục 1 KP
Em hãy quan sát mô hình xe điện chạy bằng pin dưới đây, nêu các bộ phận chính và kể tên các chi tiết để lắp ghép mô hình này.
Lời giải chi tiết:
- Các bộ phận chính:
+ Công tắc
+ Đầu xe
+ Pin 1,5V
+ Cabin xe
+ Thùng xe và hệ truyền động
- Các chi tiết lắp ghép mô hình: Tấm lớn, tấm nhỏ, tấm hai lỗ, thanh U chữ dài, thanh thẳng 5 lỗ, thanh chữ L ngắn, tấm mặt ca bin, bánh xe, động cơ, công tắc, pin tiểu, vít,…
CH mục 2 TH 1
Em hãy lựa chọn và xác định số lượng các chi tiết, bộ phận và dụng cụ trong bộ lắp ghép mô hình kĩ thuật theo bảng gợi ý dưới đây để lắp ráp mô hình xe điện chạy bằng pin
Lời giải chi tiết:
Số lượng các chi tiết, bộ phận và dụng cụ trong bộ lắp ghép mô hình kĩ thuật theo bảng gợi ý để lắp ráp mô hình xe điện chạy bằng pin:
|
TT |
Chi tiết bộ phận và dụng cụ |
Số lượng |
TT |
Chi tiết bộ phận và dụng cụ |
Số lượng |
|
1 |
Tấm lớn |
1 |
14 |
Tấm chữ L |
1 |
|
2 |
Tấm nhỏ |
1 |
15 |
Động cơ |
1 |
|
3 |
Tấm 2 lỗ |
1 |
16 |
Puli nhựa |
1 |
|
4 |
Thanh U chữ dài |
4 |
17 |
Công tắc |
1 |
|
5 |
Thanh thẳng 5 lỗ |
1 |
18 |
Pin tiểu 1.5V |
2 |
|
6 |
Thanh chữ L ngắn |
4 |
19 |
Giá hai pin tiểu |
1 |
|
7 |
Tấm mặt cabin |
1 |
20 |
Vít dài |
1 |
|
8 |
Tấm bên cabin |
1 |
21 |
Vít nhỡ |
1 |
|
9 |
Tấm sau cabin |
1 |
22 |
Vít ngắn |
1 |
|
10 |
Bánh xe |
4 |
23 |
Đai ốc |
9 |
|
11 |
Vòng hãm |
1 |
24 |
Cờ-lê |
1 |
|
12 |
Trục thẳng dài |
1 |
25 |
Tua -vít |
1 |
|
13 |
Đai tuyến |
1 |
|
|
|
CH mục 2 TH 2
Em hãy cùng bạn lắp ráp mô hình xe điện chạy bằng pin theo các bước dưới đây.
Lời giải chi tiết:
Học sinh lắp ráp mô hình xe điện chạy bằng pin cùng bạn theo các bước:
- Bước 1: Lắp ráp phần đầu xe
- Bước 2: Lắp ráp thùng xe và hệ truyền động
- Bước 3: Lắp ráp cabin xe
- Bước 4: Lắp ráp hoàn chỉnh các bộ phận của xe
- Bước 5: Kiểm tra hoạt động của mô hình
CH mục 2 TH 3

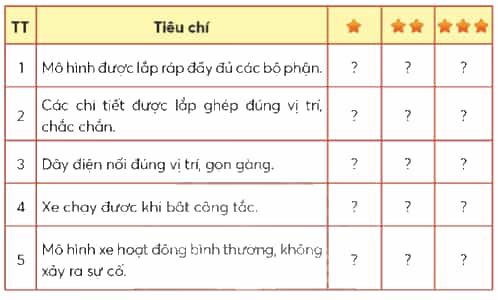

Em hãy cùng bạn trưng bày, đánh giá sản phẩm theo các tiêu chí dưới đây.
Lời giải chi tiết:
|
STT |
Tiêu chí |
|||
|
1 |
Mô hình được lắp ráp đầy đủ các bộ phận |
|
|
× |
|
2 |
Các chi tiết được lắp ghép đúng vị trí, chắc chắn |
|
|
× |
|
3 |
Dây điện nối đúng vị trí, gọn gàng |
|
|
× |
|
4 |
Xe chạy được khi bật công tắc |
|
|
× |
|
5 |
Mô hình xe hoạt động bình thường, không xảy ra sự cố |
|
|
× |
CH mục 2 VD
Em hãy chọn một mẫu hình xe điện chạy bằng pin để tìm hiểu và lắp ráp theo các bước thực hành lắp ráp mô hình xe điện chạy bằng pin đã học.
Lời giải chi tiết:
Em lựa chọn 1 mẫu xe em thích và tiến hành lắp ráp.
