Bài 7. Mạng điện hạ áp dùng trong sinh hoạt trang 33, 34, 35

Câu hỏi tr33 MĐ

Trả lời câu hỏi Mở đầu trang 33 SGK Công nghệ 12 Cánh diều

Em hãy cho biết các thiết bị điện và một số thông số kĩ thuật của mạng điện hạ áp trong sinh hoạt

Phương pháp giải:

Dựa vào kiến thức của bản thân

Lời giải chi tiết:

Thiết bị điện: nồi cơm, tủ lạnh, điều hòa, ti vi

Thông số kĩ thuật: 380/220 V

Câu hỏi tr33 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 33 SGK Công nghệ 12 Cánh diều

Mạng điện hạ áp dùng trong sinh hoạt có đặc điểm gì và được cấp từ đâu?

Phương pháp giải:

Dựa vào kiến thức về mạng điện hạ áp dùng trong sinh hoạt

Lời giải chi tiết:

Mạng điện hạ áp dùng trong sinh hoạt có đặc điểm là mạng điện ba pha bốn dây có điện áp 380/220V cung cấp điện cho một khu vực dân cư hay các tòa nhà chung cơ cao tầng. Mạng điện hạ áp dùng trong sinh hoạt thông thường được cấp bằng một máy biến áp từ lưới điện phân phối 22 kV hoặc 35 kV.

Câu hỏi tr33 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 33 SGK Công nghệ 12 Cánh diều

Quan sát hình 7.1 trình bày sơ đồ và hoạt động của mạng điện hạ áp dùng trong sinh hoạt

Phương pháp giải:

Dựa vào hình 7.1

Lời giải chi tiết:

Mạng điện hạ áp trong sinh hoạt lấy điện từ lưới phân phối 22 kV.

Các bộ phận chính của mạng điện này gồm:

- Máy biến áp (1) có điện áp sơ cấp 22 kV, điện áp thứ cấp 380 V. Dây quấn thứ cấp của máy biến áp nối hình sao có dây trung tính để có thể cấp điện cho tải ba pha và một pha

- Tủ điện phân phối tổng (2) có aptomat tổng và các aptomat chính.

- Tủ điện phân phối nhánh (3) và tủ điện phân phối sinh hoạt cộng đồng (4) có các aptomat tổng và aptomat nhánh.

- Tủ điện nhánh cụm dân cư (5) có các aptomat MCB hoặc aptomat tép (MCB) một pha 1 cực hoặc 2 cực với dòng điện nhỏ hơn 200A

- Đường dây (cáp) ba pha (6) có điện áp 380/220V.

Hoạt động của mạng điện hạ áp: Điện năng từ lưới điện 22 kV qua máy biến áp (1), điện áp được hạ từ 22 kV xuống 0,4 kV và được đưa tới tủ điện phân phối tổng (2). Từ tủ điện phân phối tổng, qua hệ thống đường dây cáp ba pha (6) điện năng được đưa tới các tủ điện phân phối nhánh (3) và tủ điện phân phối sinh hoạt cộng đồng (4). Từ tủ điện phân phối nhánh cụm dân cư trong khu vực (5) hoặc tủ điện tầng trong các tòa nhà cao tầng.

Câu hỏi tr35 HTKT

Trả lời câu hỏi Hình thành kiến thức trang 35 SGK Công nghệ 12 Cánh diều

Trình bày thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt.

Phương pháp giải:

Dựa vào kiến thức về các thông số kĩ thuật của mạng điện hạ áp dùng trong sinh hoạt.

Lời giải chi tiết:

Thông số kỹ thuật quan trọng:

- Công suất của mạng điện từ 50 kW đến 2500 kW.

- Điện áp định mức 380/220V.

- Tần số điện áp của mạng điện có giá trị 50 Hz

- Mức sai số cho phép của điện áp và tần số ±5% giá trị định mức.

Câu hỏi tr35 LT

Trả lời câu hỏi Luyện tập trang 35 SGK Công nghệ 12 Cánh diều

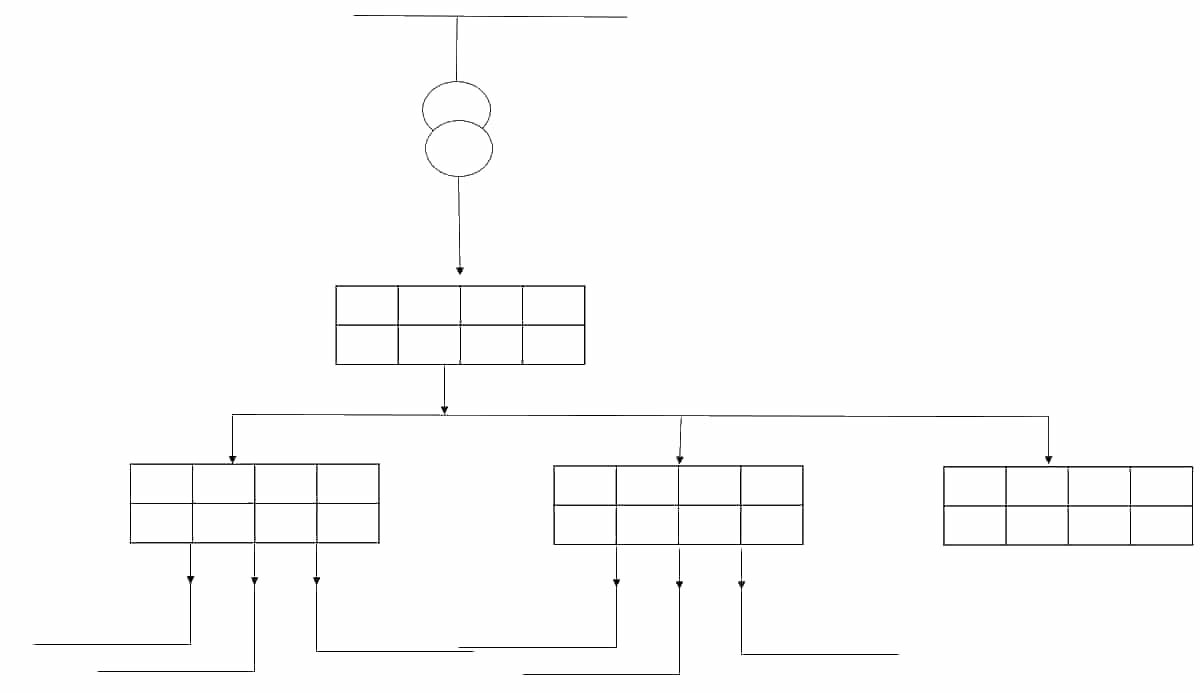

Vẽ sơ đồ mạng điện hạ áp cấp điện cho một chung cơ gồm: một máy biến áp 22/0,4 kV, một tủ điện phân phối tổng, hai tủ điện phân phối nhánh, một tủ điện phân phối cấp cho sinh hoạt cộng đồng, mỗi tủ điện phân phối nhánh cấp cho một mạch đường dây ba pha riêng.

Phương pháp giải:

Dựa vào sơ đồ Hình 7.1

Lời giải chi tiết:

Câu hỏi tr35 VD

Trả lời câu hỏi Vận dụng trang 35 SGK Công nghệ 12 Cánh diều

Tìm hiểu cấu trúc lưới điện hạ áp cung cấp điện cho khu phố hoặc thôn, xã nơi gia đình em đang sinh sống.

Lời giải chi tiết:

Điện năng từ lưới điện 22 kV qua máy biến áp (1), điện áp được hạ từ 22 kV xuống 0,4 kV và được đưa tới tủ điện phân phối tổng (2). Từ tủ điện phân phối tổng, qua hệ thống đường dây cáp ba pha (6) điện năng được đưa tới các tủ điện phân phối nhánh (3) và tủ điện phân phối sinh hoạt cộng đồng (4). Từ tủ điện phân phối nhánh cụm dân cư trong khu vực (5) hoặc tủ điện tầng trong các tòa nhà cao tầng.
