Bài 8. Hệ thống điện trong gia đình trang 39, 40, 41, 42
Câu hỏi tr39 MĐ
Trả lời câu hỏi Mở đầu trang 39 SGK Công nghệ 12 Kết nối tri thức

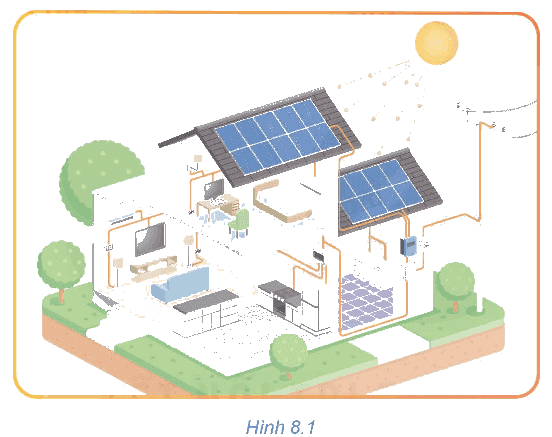

Quan sát Hình 8.1 và phân loại các thiết bị điện theo chức năng của chúng.
Phương pháp giải:
Dựa vào kiến thức về hệ thống điện trong gia đình.
Lời giải chi tiết:
Thiết bị chiết sáng, thiết bị đóng – cắt và đo lường điện. Thiết bị lấy điện.
Câu hỏi tr39 KP
Trả lời câu hỏi Khám phá trang 39 SGK Công nghệ 12 Kết nối tri thức
Quan sát Hình 8.1 và cho biết thứ tự kết nối các thành phần, thiết bị trong hệ thống điện gia đình từ nguồn đến tải tiêu thụ.
Phương pháp giải:
Dựa vào kiến thức về cấu trúc chung của hệ thống điện trong gia đình.
Lời giải chi tiết:
Thứ tự kết nối: lưới điện hạ áp → thiết bị đóng – cắt và đo lượng điện → tủ điện tổng → tủ điện nhánh → công tắc và thiết bị lấy điện → tải tiêu thụ.
Câu hỏi tr40 LT
Trả lời câu hỏi Luyện tập trang 40 SGK Công nghệ 12 Kết nối tri thức
Vẽ và mô tả cấu trúc chung hệ thống điện gia đình có 1 phòng khách, 2 phòng ngủ, 1 phòng bếp và 1 phòng vệ sinh.
Phương pháp giải:
Dựa vào Hình 8.2
Lời giải chi tiết:
Câu hỏi tr42 LT1
Trả lời câu hỏi Luyện tập trang 42 SGK Công nghệ 12 Kết nối tri thức
Hãy cho biết sự khác nhau giữa sơ đồ lắp đặt và sơ đồ nguyên lí.
Phương pháp giải:
Dựa vào kiến thức về sơ đồ lắp đặt và sơ đồ nguyên lí
Lời giải chi tiết:
- Sơ đồ nguyên lí thể hiện hoạt động và kết nối giữa các thiết bị trong hệ thống điện, không chỉ rõ vị trí lắp đặt cụ thể và khoảng cách đường dây nối giữa chúng.
- Sơ đồ lắp đặt là sơ đồ thể hiện vị trí kết nối các thiết bị trong hệ thống điện. Sơ đồ lắp đặt dùng để dự trù nguyên vật liệu, thi công lắp đặt, cũng như xử lí, khắc phục sự cố điện.
Câu hỏi tr42 LT2
Trả lời câu hỏi Luyện tập trang 42 SGK Công nghệ 12 Kết nối tri thức
Hãy vẽ sơ đồ nguyên lí và sơ đồ lắp đặt hệ thống điện trong một phòng gồm có 2 bóng đèn, 1 điều hòa nhiệt độ, 4 ổ cắm.
Phương pháp giải:
Tham khảo Hình 8.2
Lời giải chi tiết:
Tham khảo sơ đồ sau:
Câu hỏi tr42 VD
Trả lời câu hỏi Vận dụng trang 42 SGK Công nghệ 12 Kết nối tri thức
Tìm hiểu hệ thống điện trong gia đình em và thực hiện các công việc sau:
- Vẽ và mô tả sơ đồ cấu trúc chung hệ thống điện.
- Vẽ sơ đồ nguyên lí hệ thống điện.
- Vẽ sơ đồ lắp đặt cho hệ thống điện.
Phương pháp giải:
Liên hệ với bản thân
Lời giải chi tiết:
Tham khảo sơ đồ sau:
