Bài 9. Hình chiếu vuông góc trang 52, 53, 54, 55, 56

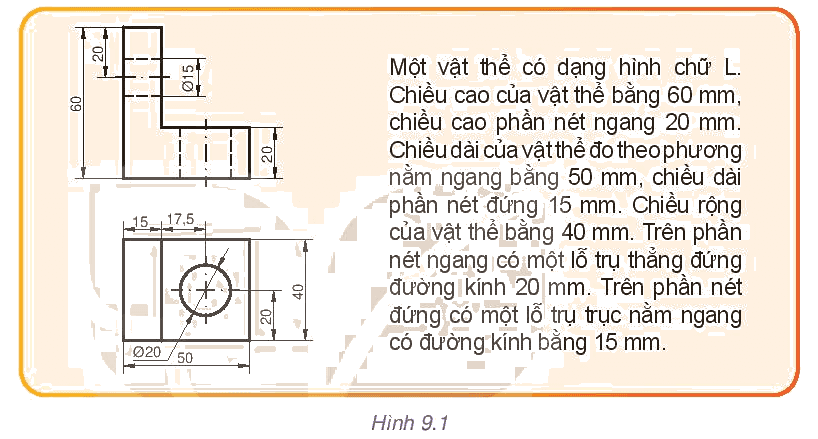

Hình 9.1 thể hiện một vật thể bằng hình vẽ và đoạn văn kế bên cũng mô tả vật thể đó bằng lời, em có nhận xét gì về hai cách mô tả đó?

1. Từ Hình 9.2 đến Hình 9.5 mô tả nội dung của phương pháp chiếu góc thứ nhất. Hãy quan sát các hình đó và sắp xếp lại các đoạn văn sau theo đúng thứ tự:

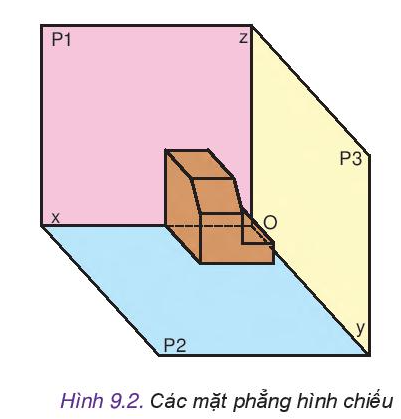

a) Đặt vật thể vào trong một góc tạo bởi các mặt phẳng hình chiếu đứng (P1), mặt phẳng hình chiếu bằng (P2) và mặt phẳng hình chiếu cạnh (P3) vuông góc với nhau từng đôi một.

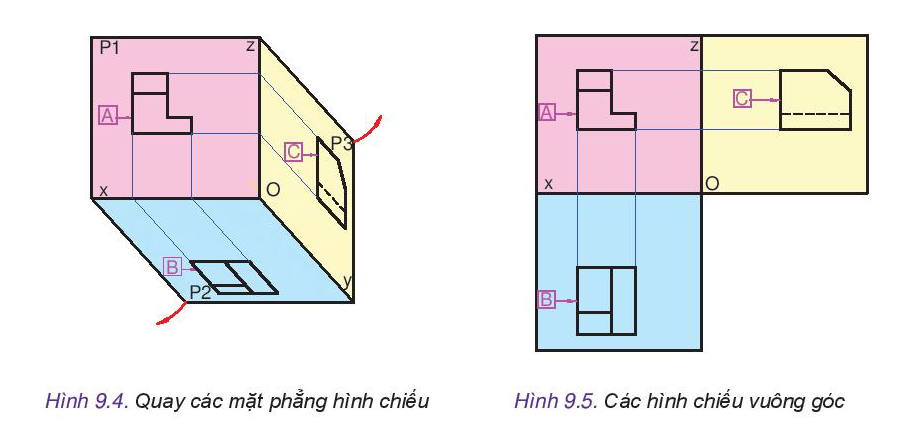

b) Quay mặt phẳng hình chiếu bằng quanh trục Ox một góc 90 độ và quay mặt phẳng hình chiếu cạnh Oz một góc 90 độ để các hình chiếu cùng nằm trên một mặt phẳng.

c) Chiếu vật thể theo hướng chiếu từ trước lên mặt phẳng P1, theo hướng chiếu từ trên lên mặt phẳng P2 và theo hướng chiếu từ trái lên mặt phẳng P3 sẽ được các hình chiếu đứng A, hình chiếu bằng B và hình chiếu cạnh C.

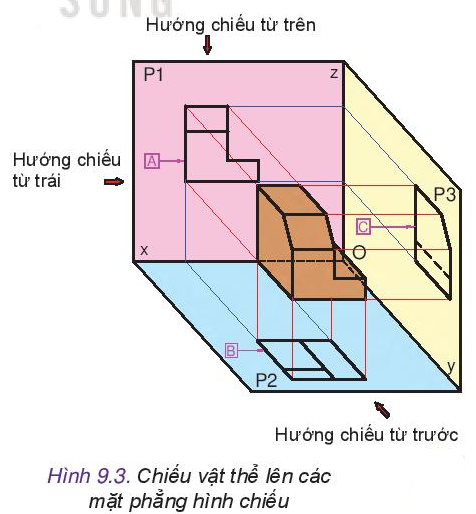

2. Trên Hình 9.3 vẽ người quan sát đang đứng ở vị trí ứng với hướng chiếu từ trước, hãy nêu mối quan hệ về vị trí giữa người quan sát, mặt phẳng hình chiếu P1 và vật thể.

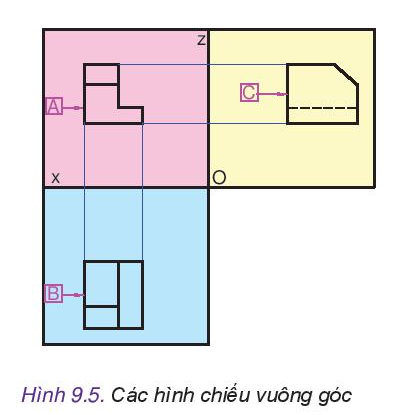

3. Quan sát Hình 9.5 và nêu mối quan hệ về vị trí giữa các hình chiếu A, B, C trong phương pháp chiếu góc thứ nhất.

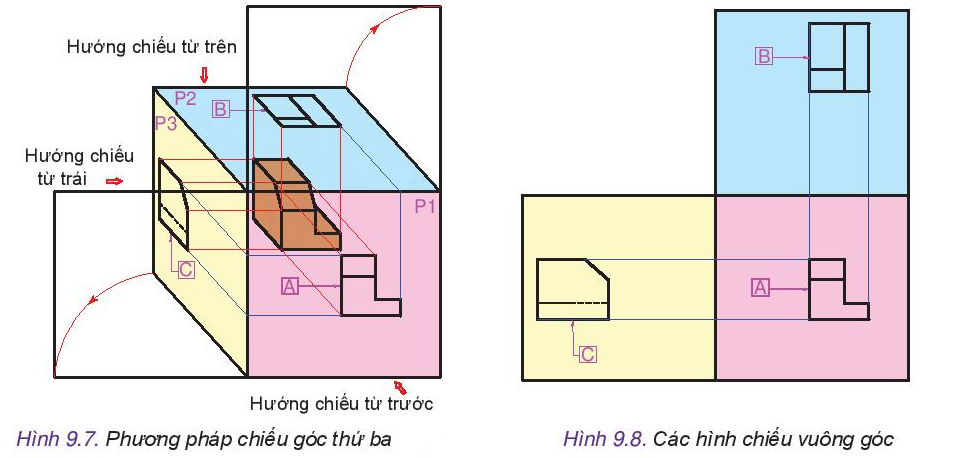

Hình 9.7 và Hình 9.8 mô tả phương pháp chiếu góc thứ ba, quan sát các hình trên và cho biết:

- Vị trí của vật thể so với các mặt phẳng hình chiếu.

- Mối quan hệ giữa vật thể, mặt phẳng hình chiếu và người quan sát.

- Vị trí tương đối giữa các hình chiếu vuông góc.

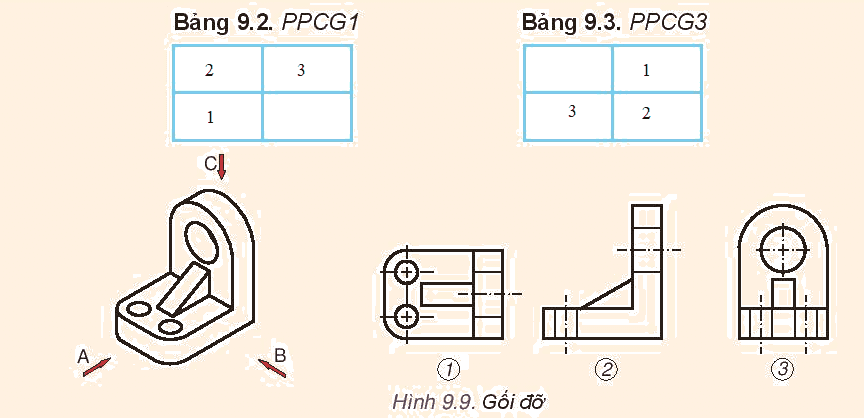

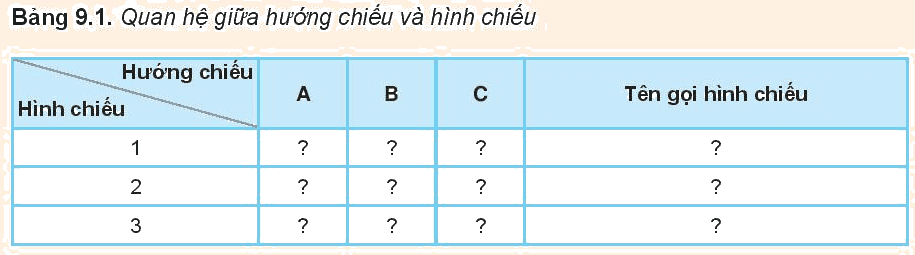

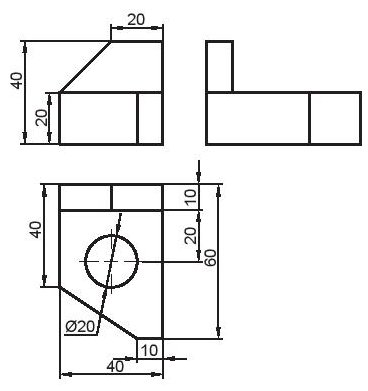

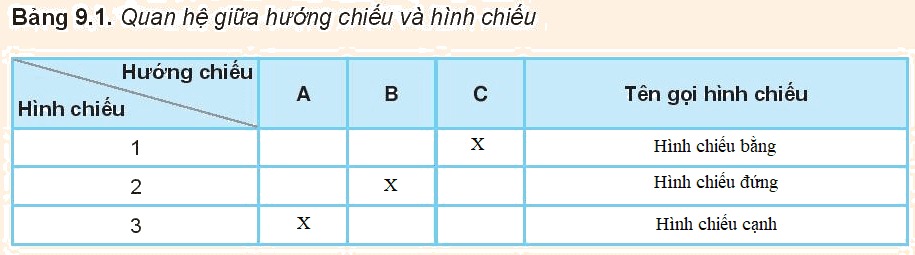

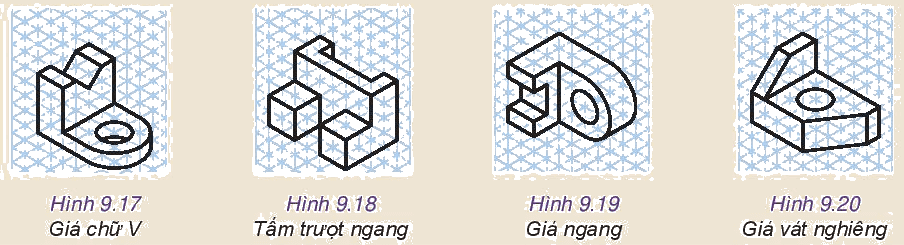

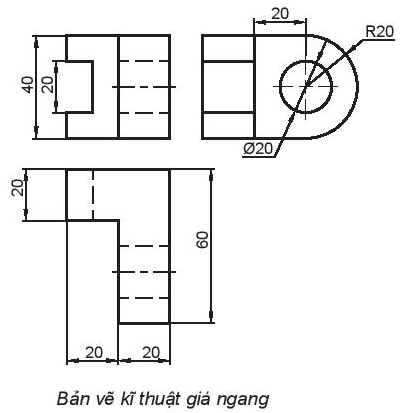

Cho mô hình ba chiều của các vật mẫu (từ Hình 9.17 đến Hình 9.20). Lập bản vẽ kĩ thuật gồm 3 hình chiếu vuông góc của các vật thể đó.
