Bài 9. Mạch điện
Câu 1
Trả lời câu hỏi 1 trang 45 SBT Công nghệ 8 Chân trời sáng tạo
Em hãy kể tên và cho biết chức năng của từng bộ phận trong mạch điện được mô tả trong hình dưới đây.
|
STT |
Tên bộ phận |
Chức năng |
|
(a) |
…………………. |
………………………………………………….. |
|
(b) |
…………………. |
………………………………………………….. |
|
(c) |
…………………. |
………………………………………………….. |
|
(d) |
…………………. |
………………………………………………….. |
|
(e) |
…………………. |
………………………………………………….. |
Lời giải chi tiết:
|
STT |
Tên bộ phận |
Chức năng |
|
(a) |
Nguồn điện |
Cung cấp năng lượng điện cho toàn mạch điện. |
|
(b) |
Cầu chì |
Đóng, ngắt nguồn điện, điều khiển hoạt động của tải và bảo vệ an toàn cho mạch điện. |
|
(c) |
Công tắc |
Đóng ngắt mạch điện |
|
(d) |
Ổ cắm |
Lấy điện |
|
(e) |
Bóng đèn |
Tiêu thụ năng lượng điện từ nguồn điện |
Câu 2
Trả lời câu hỏi 2 trang 45 SBT Công nghệ 8 Chân trời sáng tạo

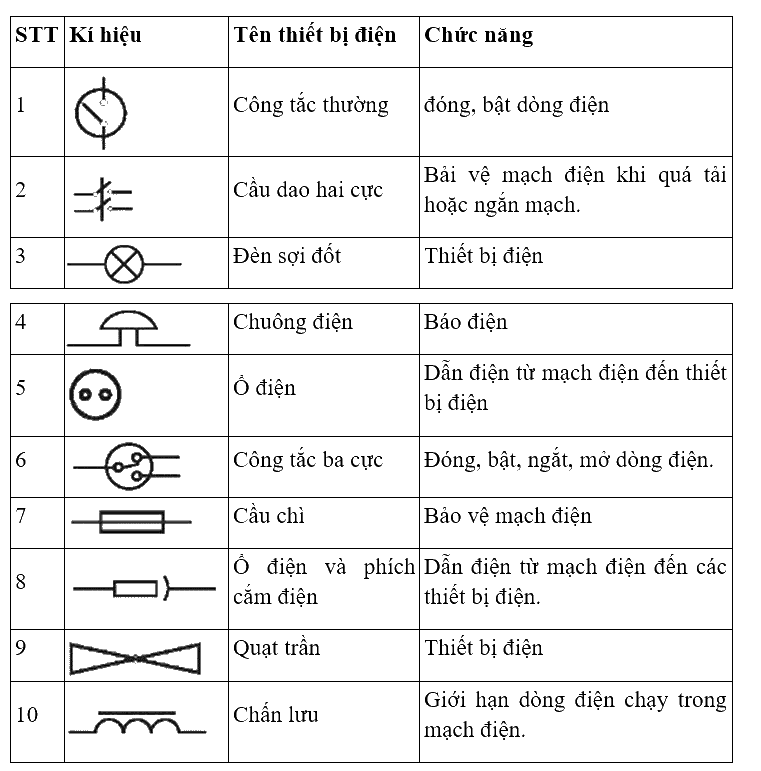

Em hãy cho biết tên và chức năng của các thiết bị điện được kí hiệu trong bảng dưới đây.
Lời giải chi tiết:
Câu 3
Trả lời câu hỏi 3 trang 46 SBT Công nghệ 8 Chân trời sáng tạo

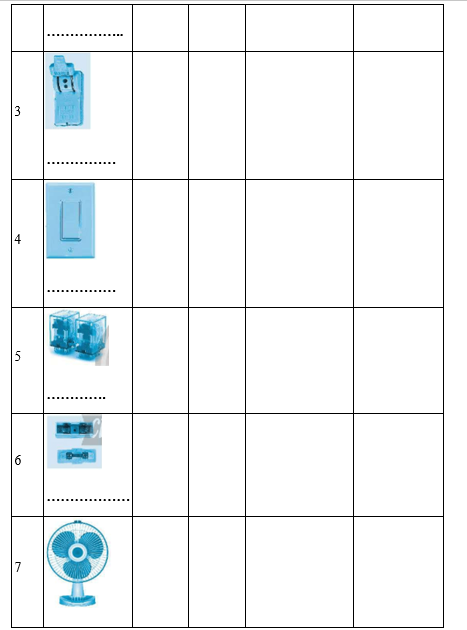

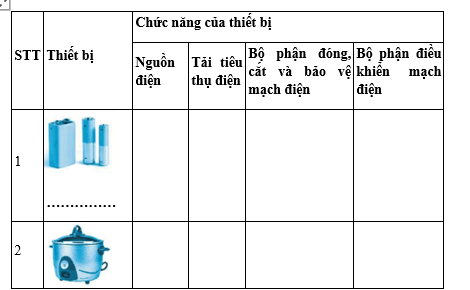

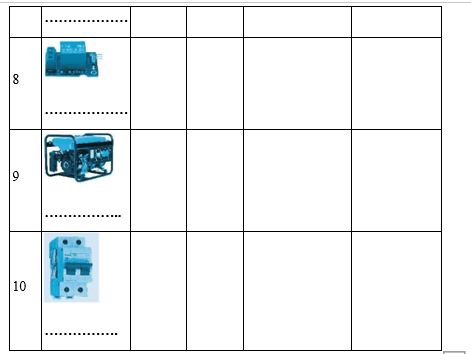

Em hãy điền tên thiết bị vào dưới mỗi hình và đánh dấu
vào ô tương ứng với chức năng của thiết bị.

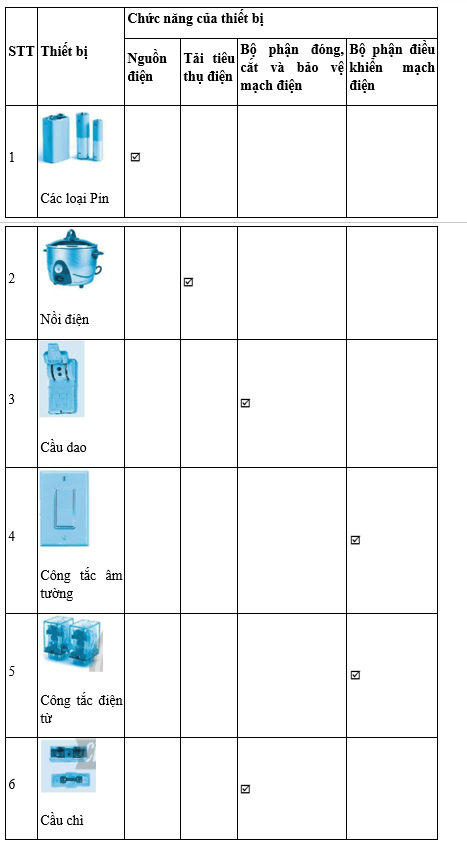

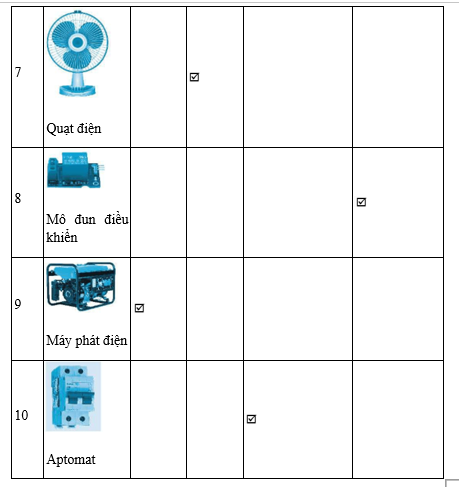

Lời giải chi tiết:
Câu 4
Trả lời câu hỏi 4 trang 48 SBT Công nghệ 8 Chân trời sáng tạo

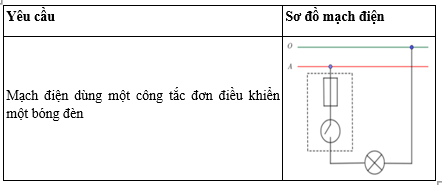

Hãy sử dụng các kí hiệu điện đã học để vẽ sơ đồ mạch điện dùng một công tắc đơn để bật, tắt một bóng đèn sử dụng nguồn điện xoay chiều 220 V – 50 Hz.
|
Yêu cầu |
Sơ đồ mạch điện |
|
Mạch điện dùng một công tắc đơn điều khiển một bóng đèn |
Lời giải chi tiết:
Câu 5
Trả lời câu hỏi 5 trang 49 SBT Công nghệ 8 Chân trời sáng tạo
Hãy sử dụng các kí hiệu điện đã học để vẽ sơ đồ mạch điện dùng một công tắc đơn để bật, tắt một quạt trần sử dụng nguồn điện xoay chiều 220 V – 50 Hz.
|
Yêu cầu |
Sơ đồ mạch điện |
|
Mạch điện dùng một công tắc đơn điều khiển một quạt. |
Lời giải chi tiết:
Câu 6
Trả lời câu hỏi 6 trang 49 SBT Công nghệ 8 Chân trời sáng tạo
Hãy sử dụng các kí hiệu điện đã học để vẽ sơ đồ mạch điện dùng một công tắc đơn để bật, tắt hai bóng đèn mắc nối tiếp sử dụng nguồn điện xoay chiều 220 V - 50 Hz
|
Yêu cầu |
Sơ đồ mạch điện |
|
Mạch điện dùng một công tắc đơn điều khiển hai bóng đèn mắc nối tiếp. |
Lời giải chi tiết:
