Bài 9. Quy trình công nghệ gia công chi tiết trang 45, 46, 47, 48
MĐ
Hình 9.1 mô tả bản vẽ của một chi tiết. Em hãy cho biết các bước để gia công chi tiết đó. Biết rằng phôi hình trụ có đường kính 25mm dài 40mm.
Phương pháp giải:
Quan sát hình vẽ để trả lời câu hỏi.
Lời giải chi tiết:
Các bước để gia công chi tiết:
- Bước 1: Tìm hiểu chi tiết cần gia công sản xuất (hình trụ có đường kính 25 mm dài 40 mm).
- Bước 2: Chọn phôi và Phương pháp chế tạo phôi.
- Bước 3: Xác định trình tự các bước chi tiết.
Câu hỏi tr48 CH1

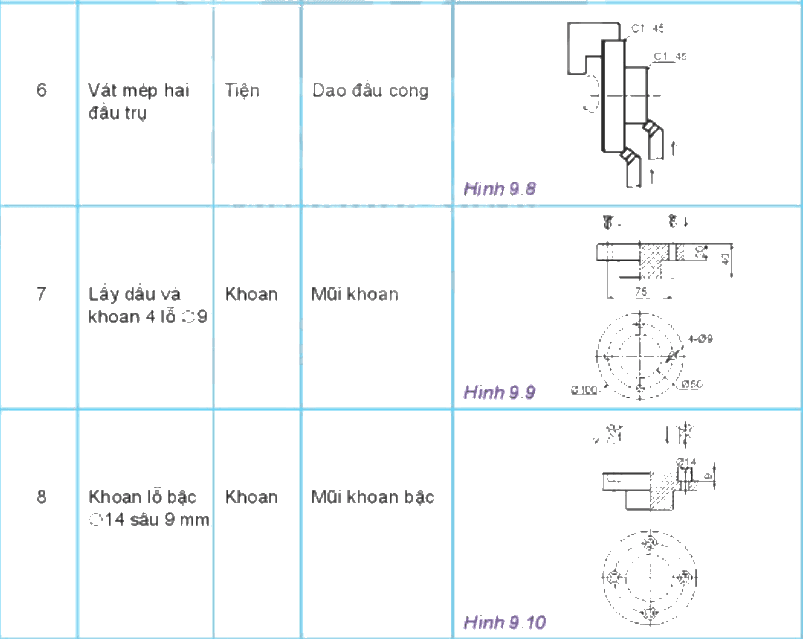

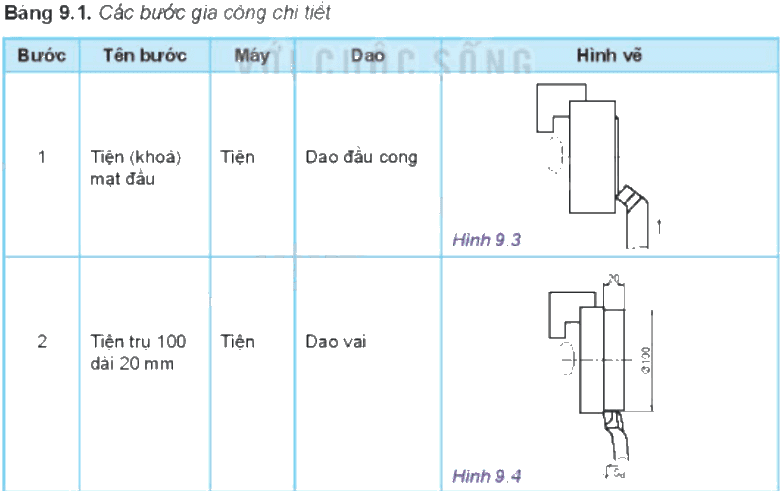

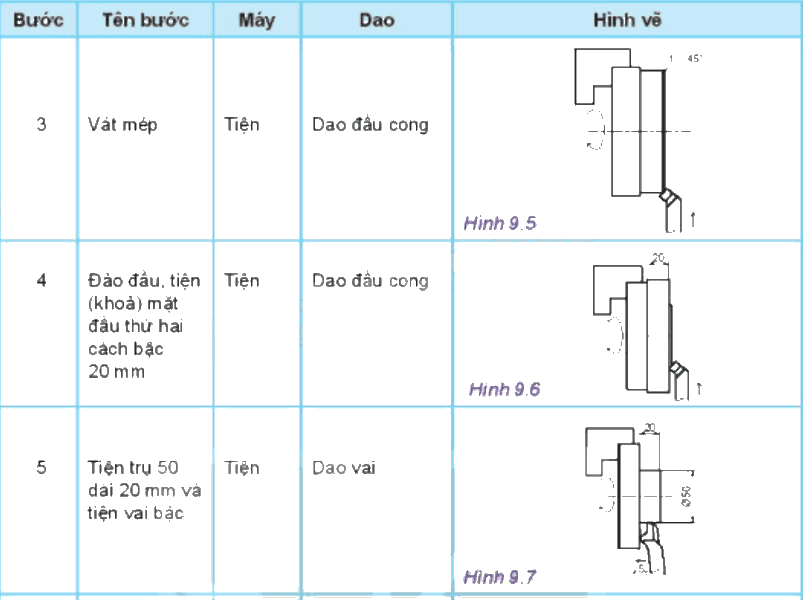

Quan sát các Hình từ 9.3 đến 9.8 và cho biết trong các bước gia công đã sử dụng mấy loại dao tiện khác nhau.
Phương pháp giải:
Quan sát hình vẽ để trả lời câu hỏi.
Lời giải chi tiết:
Trong các bước gia công đã sử dụng 2 loại dao tiện khác nhau. Đó là:
- Dao đầu cong.
- Dao vai.
Câu hỏi tr48 CH2
Lập quy trình công nghệ gia công chi tiết chốt trên Hình 9.11. Biết rằng chi tiết có vật liệu thép (C45) và số lượng 10 cái.
Phương pháp giải:
Quan sát hình vẽ để trả lời câu hỏi.
Lời giải chi tiết:
Quy trình công nghệ gia công chi tiết chốt trên Hình 9.11:
- Bước 1: Chọn phôi
- Bước 2: Lắp phôi lên mâm cặp máy tiện
- Bước 3: Lắp dao lên đài gá dao của máy tiện
- Bước 4: Tiện (khỏa) mặt đầu
- Bước 5: Tiện phần trụ ∅25, dài 45 mm
- Bước 6: Tiện trụ ∅ 20 dài 25 mm
- Bước 7: Vát mép 2×45o
- Bước 8: Cắt đứt đủ chiều dài 40mm
- Bước 9: Đảo đầu, vát mép 2×45o
Câu hỏi tr48 CH3
Hãy quan sát xưởng gia công cơ khí nơi em sống sau đó lựa chọn một chi tiết có quy trình công nghệ gia công đơn giản và kể tên trình tự các bước gia công chi tiết đó.
Phương pháp giải:
Tìm hiểu và Vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Trình tự các bước gia công chi tiết mặt bích:
- Bước 1: Tiện mặt đầu
- Bước 2: Tiện trụ 100 dài 20 mm
- Bước 3: Vát mép
- Bước 4: Đảo đầu, tiện mặt đầu thứ hai cách bậc 20 mm
- Bước 5: Tiện trụ 50 dài 20 mm và tiện vai bậc.
- Bước 6: Vát mép hai đầu trụ
- Bước 7: Lấy dấu và khoan 4 lỗ Ø9
- Bước 8: Khoan lỗ bậc Ø14 sâu 9 mm.
