Bài Ôn tập chủ đề 5 và 6 trang 102, 103
Câu hỏi tr103 CH1
Một hệ thống cơ khí động lực bao gồm các thành phần nào? Vẽ sơ đồ khối của một hệ thống cơ khí động lực mà em biết.
Phương pháp giải:
Dựa vào kiến thức chủ đề 5 và 6
Lời giải chi tiết:
* Một hệ thống cơ khí động lực bao gồm các thành phần:
- Nguồn động lực
- Hệ thống truyền động
- Máy công tác
* Sơ đồ khối của hệ thống cơ khí động lực:
Câu hỏi tr103 CH2
Kể tên một số máy móc cơ khí động lực thuộc lĩnh vực xây dựng, giao thông vận tải.
Phương pháp giải:
Dựa vào kiến thức chủ đề 5 và 6
Lời giải chi tiết:
- Máy móc cơ khí động lực thuộc lĩnh vực xây dựng:
+ Máy đào
+ Máy dầm
- Máy móc cơ khí động lực thuộc lĩnh vực giao thông vận tải:
+ Ô tô
+ Tàu thủy
+ Tàu hỏa
+ Máy bay
Câu hỏi tr103 CH3
Cấu tạo chung của động cơ đốt trong gồm những cơ cấu và hệ thống chính nào?
Phương pháp giải:
Dựa vào kiến thức chủ đề 5 và 6
Lời giải chi tiết:
Cấu tạo chung của động cơ đốt trong gồm những cơ cấu và hệ thống chính:
- Các cơ cấu:
+ Cơ cấu phân phối khí
+ Cơ cấu trục khuỷu thanh truyền
- Các hệ thống:
+ Hệ thống nhiên liệu
+ Hệ thống làm mát
+ Hệ thống bôi trơn
+ Hệ thống khởi động
Câu hỏi tr103 CH4

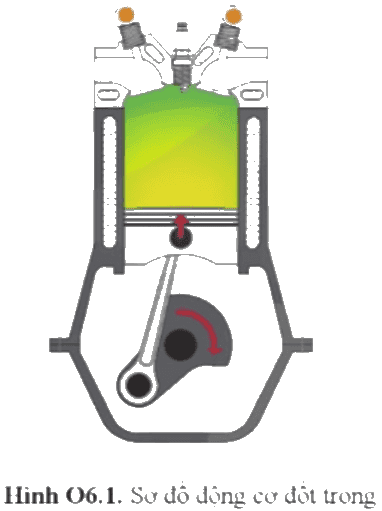

Quan sát sơ đồ động cơ đốt trong như hình O6.1. Hãy cho biết:
a) Động cơ 2 kì hay động cơ 4 kì?
b) Động cơ làm mát bằng nước hay động cơ làm mát bằng không khí?
c) Quá trình làm việc đang diễn ra ở kì nào?
Phương pháp giải:
Dựa vào kiến thức chủ đề 5 và 6
Lời giải chi tiết:
a) Đây là động cơ 4 kì
b) Động cơ làm mát bằng nước
c) Quá trình làm việc đang diễn ra ở kì nén.
Câu hỏi tr103 CH5
Thân máy làm mát bằng nước và thân máy làm mát bằng không khí có cấu tạo khác nhau như thế nào?
Phương pháp giải:
Dựa vào kiến thức chủ đề 5 và 6
Lời giải chi tiết:
Thân máy làm mát bằng nước có áo nước, thân máy làm mát bằng không khí có cánh tản nhiệt.
Câu hỏi tr103 CH6
Ở động cơ 4 kì, trục khuỷu quay với tốc độ 3 000 vòng/phút thì trục cam quay với tốc độ bao nhiêu vòng/phút?
Phương pháp giải:
Dựa vào kiến thức chủ đề 5 và 6
Lời giải chi tiết:
Ở động cơ 4 kì, trục khuỷu quay với tốc độ 3 000 vòng/phút thì trục cam quay với tốc độ 1500 vòng/phút.
Câu hỏi tr103 CH7
Bố mẹ em dự định mua một chiếc xe máy có một số thông số của xe như sau:
- Động cơ: 1 xilanh, 4 kì.
- Công suất động cơ: 8 HP/ 6000 (vòng/phút)
- Dung tích xilanh: 125cc
- Tỉ số nén: 11
- Dung tích dầu bôi trơn: 900 ml
Với vai trò là người tư vấn, em hãy giải thích ý nghĩa các thông số trên.
Phương pháp giải:
Dựa vào kiến thức chủ đề 5 và 6
Lời giải chi tiết:
- Động cơ: 1 xilanh, 4 kì: cấu tạo 1 xilanh, một chu trình làm việc gồm 4 hành trình pit tông.
- Công suất động cơ: 8 HP/ 6000 (vòng/phút): Công suất có ích
- Dung tích xilanh: 125cc: thể tích công tác.
- Tỉ số nén: 11 đây là động cơ xăng có tỉ số giữa thể tích toàn phần và thể tích buồng cháy là 11.
- Dung tích dầu bôi trơn: 900 ml
