Chủ đề 2. Dụng cụ đo điện cơ bản trang 9, 10, 11, 12, 13, 14, 15
Câu hỏi tr9 MĐ
Trả lời câu hỏi Mở đầu trang 9 SGK Công nghệ 9 Chân trời sáng tạo

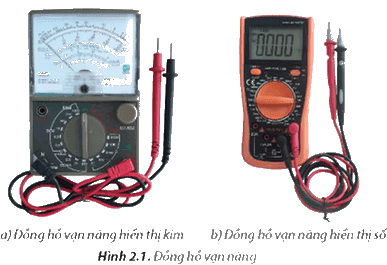

Dụng cụ đo điện minh họa ở Hình 2.1 đo được những đại lượng điện nào?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Dụng cụ đo điện trên có thể đo điện được những đại lượng sau:
- Cường độ dòng điện
- Điện trở
- Điện áp
- Dung lượng điện
- Điện cảm
- Tần số
Câu hỏi tr9 KP
Trả lời câu hỏi Khám phá trang 9 SGK Công nghệ 9 Chân trời sáng tạo
Công tơ điện một pha như hình minh họa ở Hình 2.2 được sử dụng để đo đại lượng điện nào của mạng điện trong nhà?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Công tơ điện một pha như minh họa ở Hình 2.2 được sử dụng để đo điện năng tiêu thụ của mạng điện trong nhà.
Câu hỏi tr10 KP
Trả lời câu hỏi Khám phá trang 10 SGK Công nghệ 9 Chân trời sáng tạo
Để đo điện áp 220V xoay chiều, núm xoay chọn thang đo cần đặt tại vị trí nào?
Phương pháp giải:
Vận dụng kiến thức đã học và kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Để đo điện áp 220 V xoay chiều, núm xoay chọn thang đo cần đặt tại vị trí ACV 750V.
Câu hỏi tr11 KP
Trả lời câu hỏi Khám phá trang 11 SGK Công nghệ 9 Chân trời sáng tạo

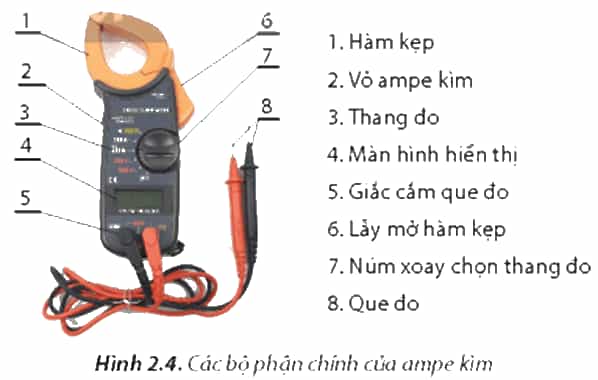

Em hãy tìm hiểu ampe kìm như minh họa ở Hình 2.4 và cho biết ampe kìm có thể sử dụng để đo, kiểm tra những đại lượng điện nào của mạng điện trong nhà.
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Ampe kìm có thể sử dụng để đo, kiểm tra những đại lượng điện của mạng điện trong nhà như:
+ Đo điện áp
+ Đo điện trở
+ Đo dòng điện
+ Đo tần số
+ Kiểm tra thông mạch
Câu hỏi tr15 LT
Trả lời câu hỏi Luyện tập trang 15 SGK Công nghệ 9 Chân trời sáng tạo
1. Hãy nêu công dụng của công tơ điện.
2. Hãy nêu các bước đo điện áp xoay chiều 220V bằng VOM.
3. Hãy nêu các bộ phận chính của ampe kìm và các bước sử dụng ampe kìm để đo cường độ dòng điện xoay chiều.
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
1. Công dụng của công tơ điện là:
+ Phát hiện các sự cố về điện
+ Đo lường điện năng tiêu thụ
+ Căn cứ để tính tiền điện
+ Giúp người sử dụng theo dõi và quản lý điện năng tiêu thụ
+ Giúp ngành điện quản lý và vận hành hệ thống điện
2. Các bước đo điện áp xoay chiều 220 V bằng VOM là:
|
Các bước |
Nội dung |
|
Chuẩn bị |
+ VOM (đồng hồ vạn năng) + Dây đo VOM |
|
Chọn thang đo |
Chuyển núm xoay chọn thang đo đến vị trí ACV 750V. |
|
Kết nối dây đo |
+ Cắm que đo màu đỏ vào cổng V hoặc A trên VOM. + Cắm que đo màu đen vào cổng COM trên VOM. |
|
Đo điện áp |
+ Đặt que đo màu đỏ vào điểm cần đo điện áp. + Đặt que đo màu đen vào điểm so sánh điện áp (thường là dây nguội). + Đọc giá trị điện áp hiển thị trên màn hình VOM. |
3.
- Các bộ phận chính của ampe kìm:
+ Hàm kẹp
+ Núm xoay chọn chức năng
+ Núm xoay chọn thang đo
+ Màn hình hiển thị
+ Nút bấm
- Các bước sử dụng ampe kìm để đo cường độ dòng điện xoay chiều:
+ Chọn thang đo
+ Kẹp ampe kìm vào dây dẫn
+ Đọc giá trị đo được
Câu hỏi tr15 VD
Trả lời câu hỏi Vận dụng trang 15 SGK Công nghệ 9 Chân trời sáng tạo
1. Chọn nguồn điện một chiều (pin hoặc ắc quy) để đo kiểm tra điện áp bằng VOM
2. Sử dụng VOM để kiểm tra thông mạch và hở mạch của tiếp điểm aptomat (CB) một pha
Phương pháp giải:
Vận dụng kiến thức đã học và kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
1. Chọn nguồn điện một chiều (pin hoặc ắc quy) phù hợp để đo kiểm tra điện áp bằng VOM, chúng ta cần cân nhắc các yếu tố sau:
- Điện áp
- Dòng điện
- Loại pin hoặc ắc quy
2. Sử dụng VOM để kiểm tra thông mạch và hở mạch của tiếp điểm aptomat (CB) một pha:
- Dụng cụ cần thiết:
+ VOM (đồng hồ vạn năng)
+ Actomat (CB) một pha
- Cách thực hiện
+ Kiểm tra thông mạch
+ Kiểm tra hở mạch
