Chủ đề 4. Thiết bị, vật liệu, dụng cụ dùng cho lắp đặt mạng điện trong nhà trang 22, 23, 24, 25, 26, 27
Câu hỏi tr22 MĐ
Trả lời câu hỏi Mở đầu trang 22 SGK Công nghệ 9 Chân trời sáng tạo

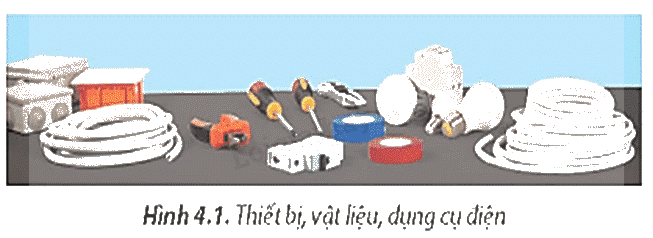

Quan sát Hình 4.1, em hãy kể tên các thiết bị, vật liệu, dụng cụ điện có trong hình.
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Các thiết bị, vật liệu ,dụng cụ điện có trong hình là:
- Kìm
- Tua vít
- Băng tan
- Bóng đèn
- Aptomat
- Dây điện
Câu hỏi tr22 KP
Trả lời câu hỏi Khám phá trang 22 SGK Công nghệ 9 Chân trời sáng tạo
CB lắp đặt cho mạng điện trong nhà được lựa chọn theo các tiêu chí nào?
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
Lời giải chi tiết:
CB lắp đặt cho mạng điện trong nhà được lựa chọn theo các tiêu chí là:
+ Điện áp định mức ghi trên vỏ CB phải lớn hơn hoặc bằng điện áp nguồn.
+ Cường độ dòng điện định mức ghi trên vỏ CB phải lớn hơn hoặc bằng tổng cường độ dòng điện định mức của các tải tiêu thụ điện lắp trong mạng điện trong nhà.
Câu hỏi tr22 KP
Trả lời câu hỏi Khám phá trang 22 SGK Công nghệ 9 Chân trời sáng tạo
Công tắc lắp đặt cho mạng điện trong nhà được lựa chọn theo thông số kĩ thuật nào?
Phương pháp giải:
Vận dụng kiến thức đã học và kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Công tắc lắp đặt cho mạng điện trong nhà được lựa chọn theo thông số kĩ thuật:
+ Điện áp định mức ghi trên vỏ CT phải lớn hơn hoặc bằng điện áp nguồn.
+ Cường độ dòng điện định mức của thiết bị mà CT điều khiển phải nhỏ hơn cường độ dòng điện định mức ghi trên vỏ công tắc.
Câu hỏi tr23 KP
Trả lời câu hỏi Khám phá trang 23 SGK Công nghệ 9 Chân trời sáng tạo
Mạng điện trong nhà thường sử dụng những loại dây dẫn điện nào?
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
Mạng điện trong nhà thường sử dụng những loại dây dẫn điện là:
- Dây đơn cứng (VC)
- Dây đơn mềm (VCm)
- Dây đôi mềm (Vcmd)
Câu hỏi tr23 KP
Trả lời câu hỏi Khám phá trang 23 SGK Công nghệ 9 Chân trời sáng tạo
Dây dẫn điện sử dụng cho mạng điện trong nhà được lựa chọn theo các tiêu chí nào?
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
Dây dẫn điện sử dụng cho mạng điện trong nhà được lựa chọn theo các tiêu chí là: có khả năng chịu cường độ dòng điện định mức lớn hơn hoặc bằng cường độ dòng điện định mức của tải tiêu thụ điện.
Câu hỏi tr24 KP
Trả lời câu hỏi Khám phá trang 24 SGK Công nghệ 9 Chân trời sáng tạo
Dựa vào sơ đồ mạch điện nào để xác định số lượng dây dẫn điện luồn trong nẹp hoặc ống nhựa?
Phương pháp giải:
Vận dụng kiến thức đã học và kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Để xác định số lượng dây dẫn điện luồn trong nẹp hoặc ống nhựa, người ta căn cứ vào sơ đồ lắp đặt.
Câu hỏi tr24 KP
Trả lời câu hỏi Khám phá trang 24 SGK Công nghệ 9 Chân trời sáng tạo

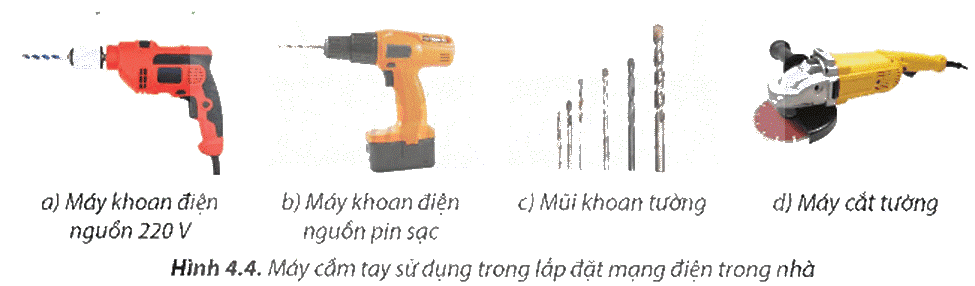

Quan sát Hình 4.4 và cho biết trong lắp đặt mạng điện trong nhà, máy khoan điện và máy cắt thường được sử dụng trong những trường hợp nào.
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Trong lắp đặt mạng điện trong nhà, máy khoan điện và máy cắt thường được sử dụng trong những trường:
|
Trường hợp sử dụng máy khoan điện |
Trường hợp sử dụng máy cắt |
|
+ Khoan lỗ trên tường + Khoan lỗ trên trần nhà + Khoan lỗ trên các vật liệu khác |
+ Cắt dây điện + Cắt ống gen + Cắt các vật liệu khác |
Câu hỏi tr25 KP
Trả lời câu hỏi Khám phá trang 25 SGK Công nghệ 9 Chân trời sáng tạo

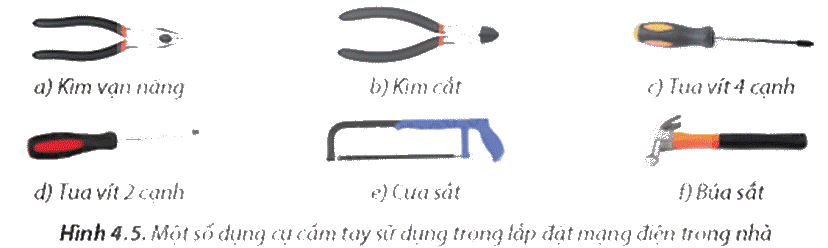

Các dụng cụ cầm tay trong Hình 4.5 được sử dụng vào những trường hợp nào trong lắp đặt mạng điện trong nhà?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Trường hợp sử dụng của các dụng cụ cầm tay là:
|
Dụng cụ |
Trường hợp sử dụng |
|
Kìm cắt, kìm vạn năng |
Cắt dây điện, dây cáp, dây thép, vật liệu mềm như nhựa, cao su. |
|
Tua vít |
Lắp đặt ổ cắm, công tắc, bóng đèn. |
|
Cưa sắt |
Cắt các thanh kim loại, ống thép, vật liệu cứng như gỗ, nhựa. |
|
Búa |
Đóng đinh, ghim, vít, đục phá các vật liệu như tường, gạch. |
Câu hỏi tr25 KP
Trả lời câu hỏi Khám phá trang 25 SGK Công nghệ 9 Chân trời sáng tạo

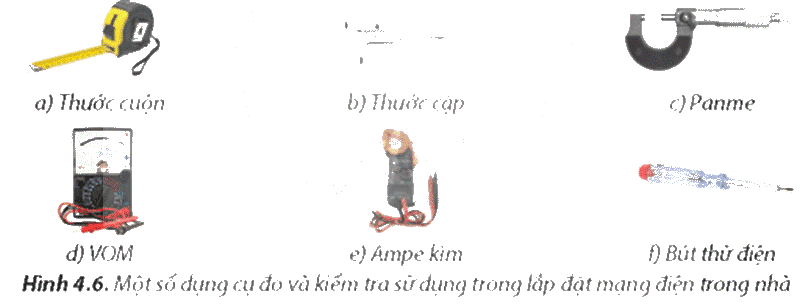

Quan sát Hình 4.6 và cho biết VOM, ampe kìm và bút thử điện được sử dụng vào những trường hợp nào trong lắp đặt mạng điện trong nhà
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
VOM, ampe kìm và bút thử điện được sử dụng vào những trường hợp trong lắp đặt mạng điện trong nhà là:
|
Dụng cụ |
Trường hợp sử dụng |
|
VOM |
+ Đo điện áp, dòng điện, điện trở trong mạch điện. + Kiểm tra sự thông mạch của dây điện. + Xác định các vị trí hư hỏng trong mạch điện. |
|
Ampe kìm |
+ Đo dòng điện trong mạch điện mà không cần ngắt mạch. + Kiểm tra dòng điện rò trong mạch điện. + Đo dòng điện khởi động của các thiết bị điện. |
|
Bút thử điện |
+ Kiểm tra xem có điện hay không. + Xác định pha và neutơ trong mạch điện. + Kiểm tra sự hoạt động của các thiết bị điện. |
Câu hỏi tr27 LT
Trả lời câu hỏi Luyện tập trang 27 SGK Công nghệ 9 Chân trời sáng tạo
1. Hãy nêu thông số kĩ thuật để lựa chọn CB trong lắp đặt mạng điện trong nhà
2. Hãy nêu công dụng của máy khoan điện và máy cắt tường trong lắp đặt mạng điện trong nhà
3. Trong lắp đặt mạng điện trong nhà, VOM và bút thử điện được sử dụng để kiểm tra những đại lượng điện nào.
4. Em hãy lựa chọn dây dẫn điện cấp nguồn điện cho một bàn ủi điện 220V- 6,8A.
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
1.
Thông số kĩ thuật để lựa chọn CB trong lắp đặt mạng điện trong nhà là:
+ Điện áp định mức ghi trên vỏ CB phải lớn hơn hoặc bằng điện áp nguồn.
+ Cường độ dòng điện định mức ghi trên vỏ CB phải lớn hơn hoặc bằng tổng cường độ dòng điện định mức của các tải tiêu thụ điện lắp trong mạng điện trong nhà.
2.
Công dụng của máy khoan điện và máy cắt tường trong lắp đặt mạng điện trong nhà là:
|
Dụng cụ |
Công dụng |
|
Máy khoan điện |
+ Khoan lỗ trên tường: Máy khoan điện được sử dụng để khoan lỗ trên tường để đi dây điện, ổ cắm, công tắc,... + Khoan lỗ trên trần nhà: Máy khoan điện được sử dụng để khoan lỗ trên trần nhà để đi dây điện, bóng đèn,... + Khoan lỗ trên các vật liệu khác: Máy khoan điện có thể được sử dụng để khoan lỗ trên các vật liệu khác như gỗ, kim loại,... để lắp đặt các thiết bị điện. |
|
Máy cắt tường |
+ Cắt rãnh tường: Máy cắt tường được sử dụng để cắt rãnh tường để đi dây điện âm tường. + Cắt các vật liệu khác: Máy cắt tường có thể được sử dụng để cắt các vật liệu khác như gạch, bê tông,... |
3.
Trong lắp đặt mạng điện trong nhà, VOM và bút thử điện được sử dụng để kiểm tra những đại lượng điện:
|
Dụng cụ |
Đại lượng kiểm tra |
|
VOM |
+ Điện áp: Dùng để đo điện áp giữa hai điểm bất kỳ trong mạch điện. + Dòng điện: Dùng để đo dòng điện chạy qua mạch điện. + Điện trở: Dùng để đo điện trở của các linh kiện điện tử. |
|
Bút thử điện |
+ Điện áp: Dùng để kiểm tra xem có điện hay không. + Pha: Dùng để xác định pha và neutơ trong mạch điện. |
4.
Lựa chọn dây dẫn điện cấp nguồn cho một bàn ủi điện 220 V – 6,8 A là:
- Dây đơn cứng, ruột đồng: Phù hợp cho đi âm tường, chịu được nhiệt độ cao và có độ bền tốt.
- Dây mềm, ruột đồng : Phù hợp cho đi nổi, dễ uốn cong và thi công.
Câu hỏi tr27 VD
Trả lời câu hỏi Vận dụng trang 27 SGK Công nghệ 9 Chân trời sáng tạo

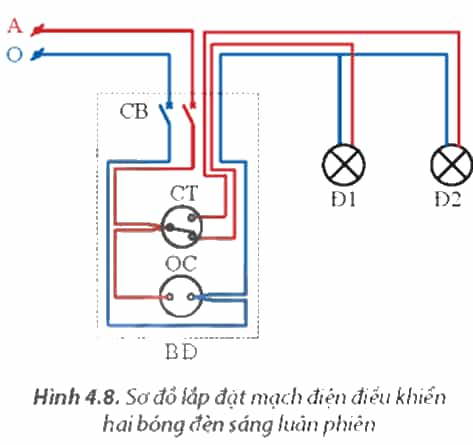

Hãy lựa chọn các thiết bị, vật liệu, dụng cụ phù hợp để lắp đặt mạch điện theo thiết kế của sơ đồ lắp đặt như Hình 4.8. Hai dây A và O cung cấp điện áp xoay chiều 220V, bóng đèn chiếu sáng 220V - 40W
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức thực tế để trả lời câu hỏi.
Lời giải chi tiết:
Lựa chọn các thiết bị, vật liệu, dụng cụ phù hợp để lắp đặt mạch điện theo thiết kế của sơ đồ lắp đặt như Hình 4.8 là:
|
Thiết bị |
Vật liệu |
Dụng cụ |
|
+ Công tắc 1 cực + Đui đèn E27 + Bóng đèn LED 220V - 40W |
+ Dây điện đơn cứng, ruột đồng (V) + Ống gen PVC + Băng keo điện + Vít nở, tắc kê |
+ Kìm điện + Tuốc nơ vít + Búa + Kéo + Bút thử điện |
