Chủ đề 6. Thực hành lắp đặt mạng điện trong nhà trang 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45
Câu hỏi tr33 MĐ
Trả lời câu hỏi Mở đầu trang 33 SGK Công nghệ 9 Chân trời sáng tạo
Em hãy quan sát Hình 6.1 và cho biết lắp mạch điện này như thế nào?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Quy trình lắp đặt mạch điện như hình trên:
|
Quy trình |
Nội dung |
|
Đi dây điện |
+ Cắt dây điện theo chiều dài phù hợp với sơ đồ. + Luồn dây điện qua ống gen. + Đi dây điện âm tường hoặc nổi tùy theo thiết kế. |
|
Lắp đặt ổ cắm và công tắc |
+ Lắp ổ cắm và công tắc vào vị trí đã xác định. + Nối dây điện vào ổ cắm và công tắc theo đúng ký hiệu. |
|
Nối dây điện vào bóng đèn |
+ Nối dây pha vào dây nóng của bóng đèn. + Nối dây trung hòa vào dây nguội của bóng đèn. |
|
Kiểm tra và đóng điện |
+ Sử dụng bút thử điện để kiểm tra điện áp. + Bật công tắc để kiểm tra hoạt động của bóng đèn. + Dùng băng keo điện để cách điện các mối nối. |
Câu hỏi tr35 KP
Trả lời câu hỏi Khám phá trang 35 SGK Công nghệ 9 Chân trời sáng tạo
Bảng điện một công tắc điều khiển một đèn như Hình 6.2 thường được lắp đặt ở đâu trong nhà?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Bảng điện một công tắc điều khiển một đèn như Hình 6.2 thường được lắp đặt ở:
+ Cửa ra vào
+ Đầu giường ngủ
+ Cầu thang
Câu hỏi tr38 KP
Trả lời câu hỏi Khám phá trang 38 SGK Công nghệ 9 Chân trời sáng tạo
Mạch đèn cầu thang như Hình 6.5 có thể điều khiển một bóng đèn ở mấy vị trí?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Mạch đèn cầu thang như Hình 6.5 có thể điều khiển một bóng đèn ở: 2 vị trí.
Câu hỏi tr41 KP
Trả lời câu hỏi Khám phá trang 341SGK Công nghệ 9 Chân trời sáng tạo

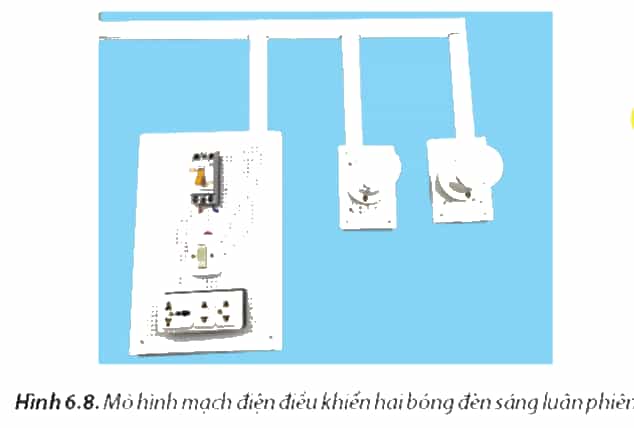

Để lắp đặt được mạch điện điều khiển hai bóng đèn sáng luân phiên như Hình 6.8, em cần chuẩn bị các vật liệu và thiết bị gì?
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Để lắp đặt được mạch điện điều khiển hai bóng đèn sáng luân phiên như Hình 6.8, em cần chuẩn bị các vật liệu và thiết bị sau:
|
STT |
Chủng loại – quy cách kĩ thuật |
Đơn vị |
Số lượng |
Ghi chú |
|
1 |
Dây điện đôi VCmd 2 × 0,75 |
Mét |
05 |
|
|
2 |
Bảng điện nhựa 200 mm × 300 mm |
Cái |
01 |
|
|
3 |
Bảng điện nhựa 80 mm × 120 mm |
Cái |
02 |
Lắp bóng đèn Đ1 và Đ2 |
|
4 |
Công tắc 3 cực |
Cái |
01 |
Công tắc nổi |
|
5 |
Ổ cắm điện 3 lỗ |
Cái |
01 |
Ổ cắm điện nổi |
|
6 |
Bóng đèn LED 220 V – 20 W |
Bộ |
02 |
|
|
7 |
CB một pha 10 A |
Cái |
01 |
Dạng khối |
|
8 |
Nẹp nhựa luồn dây 10 mm × 25 mm |
Mét |
02 |
|
|
9 |
Băng keo điện |
Cuộn |
01 |
|
Câu hỏi tr44 LT
Trả lời câu hỏi Luyện tập trang 44 SGK Công nghệ 9 Chân trời sáng tạo
1. Hãy nêu tên các bước thực hành lắp đặt mạng điện trong nhà theo thiết kế
2. Hãy vẽ sơ đồ nguyên lí và sơ đồ lắp đặt mạch điện gồm bảng điện lắp một CB để đóng, cắt nguồn điện và bảo vệ an toàn cho mạch điện; hai công tắc 2 cực điều khiển hai bóng đèn sáng, tắt độc lập nhau; một ổ cắm điện để cấp điện cho các đồ dùng điện di động trong gia đình.
Phương pháp giải:
Vận dụng kiến thức trong bài và kiến thức thực tế của bản thân để trả lời câu hỏi.
Lời giải chi tiết:
1.
Các bước thực hành lắp đặt mạng điện trong nhà theo thiết kế là:
|
Bước |
Nội dung |
|
1 |
Tìm hiểu sơ đồ nguyên lí. |
|
2 |
Vẽ sơ đồ lắp đặt. |
|
3 |
Chuẩn bị thiết bị, dụng cụ, vật liệu. |
|
4 |
Lắp đặt mạng điện. |
|
5 |
Kiểm tra, thử nghiệm hoạt động của mạng điện |
2.
- Sơ đồ nguyên lí:

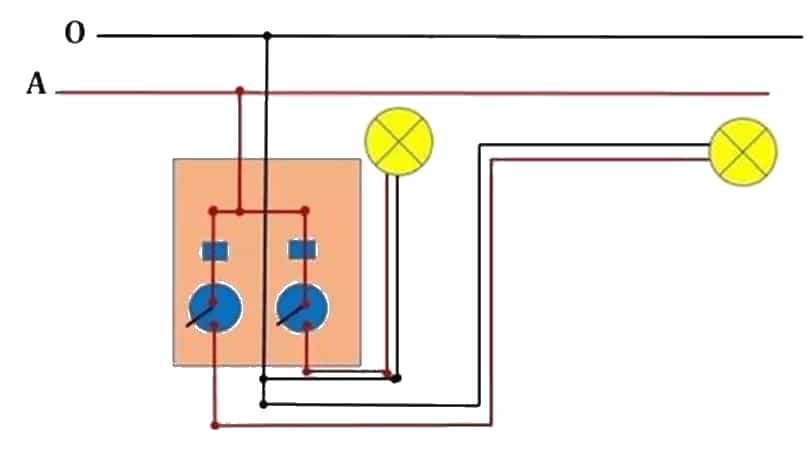

- Sơ đồ lắp đặt:
Câu hỏi tr45 VD
Trả lời câu hỏi Vận dụng trang 45 SGK Công nghệ 9 Chân trời sáng tạo
Hãy tìm hiểu mạch điện có sơ đồ nguyên lí như ở Hình 6.11 để thực hành các bước lắp đặt mạng điện trong nhà theo thiết kế
Phương pháp giải:
Quan sát hình ảnh và vận dụng kiến thức trong bài để trả lời câu hỏi.
Lời giải chi tiết:
Lắp đặt mạng điện trong nhà theo thiết kế:
- Hoạt động:
+ Bật CB: Cấp điện cho toàn bộ mạch điện.
+ Bật Q1: Đ1 sáng tỏ.
+ Bật Q2:
. Lần 1: Đ1 sáng mờ, Đ2 sáng tỏ.
. Lần 2: Đ1 tắt, Đ2 sáng mờ.
. Lần 3: Đ1 và Đ2 đều tắt.
- Lắp đặt mạng điện trong nhà:
- Lựa chọn dây điện:
+ Dây pha: màu nâu
+ Dây trung hòa: màu xanh lam
+ Dây tiếp địa: màu vàng xanh
- Lắp đặt CB:
+ Lắp đặt CB ở vị trí đầu nguồn của mạch điện.
+ Chọn CB có dòng điện định mức phù hợp với công suất của các thiết bị điện.
- Lắp đặt công tắc và ổ cắm:
+ Lắp đặt công tắc và ổ cắm ở vị trí thuận tiện cho việc sử dụng.
+ Nối dây điện cẩn thận, đảm bảo chắc chắn và cách điện tốt.
- Kiểm tra và đóng điện:
+ Kiểm tra kỹ lưỡng trước khi đóng điện.
+ Bật CB để kiểm tra hoạt động của mạch điện.
