Giải bài 11 trang 92

Để lập bản vẽ kĩ thuật cho một vật thể ta thực hiện các bước sau:

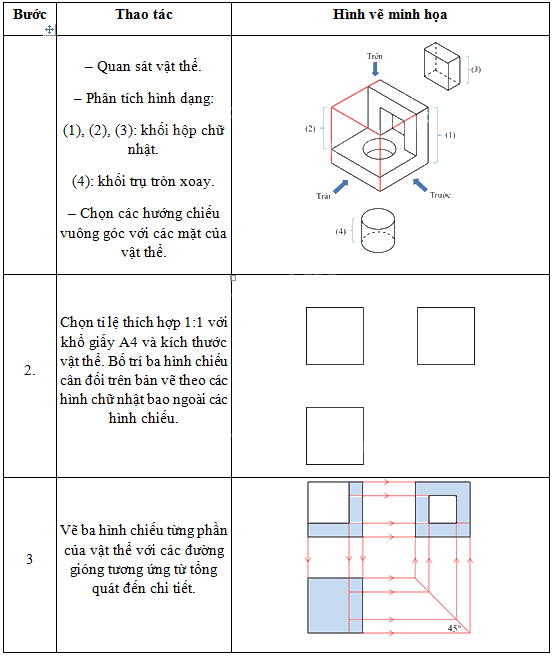

- Quan sát vật thể, phân tích hình dạng và chọn các hướng chiếu vuông góc với các mặt của vật thể.

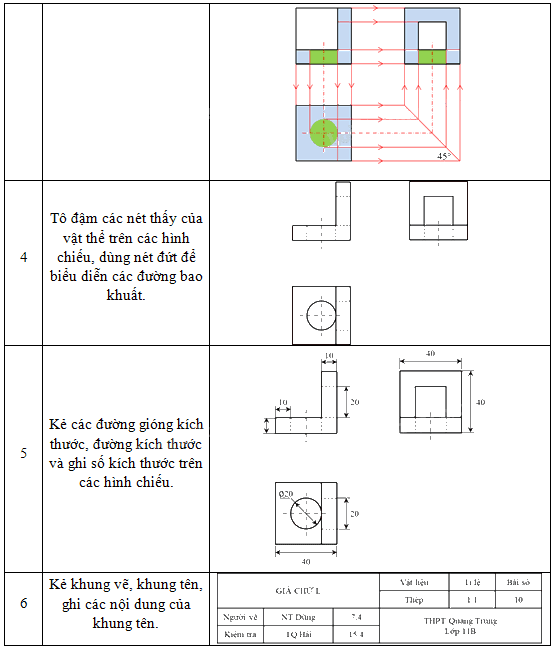

- Chọn tỉ lệ thích hợp với khổ giấy và kích thước vật thể. Bố trí ba hình chiếu cân đối trên bản vẽ theo các hình chữ nhật bao ngoài các hình chiếu.

- Vẽ ba hình chiếu từng phần của vật thể với các đường gióng tương ứng từ tổng quát đến chi tiết.

- Tô đậm các nét thấy của vật thể trên các hình chiếu, dùng nét đứt để biểu diễn các đường bao khuất.

- Kẻ các đường gióng kích thước, đường kích thước và ghi số kích thước trên các hình chiếu.

- Kẻ khung vẽ, khung tên, ghi các nội dung của khung tên.
