Giải bài 2 trang 64
Đề bài
Cho vật thể ở Hình 39a. Hãy cho biết các Hình 39b và Hình 39c, hình nào bố trí đúng các hình chiếu vuông góc của vật thể? Tại sao?
Phương pháp giải - Xem chi tiết

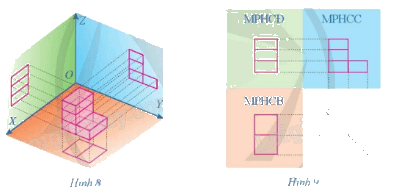

Phương pháp góc chiếu thứ nhất là phương pháp biểu diễn cac hình chiếu bằng, hình chiếu cạnh, hình chiếu đứng của vật thể trên cùng một mặt phẳng (bản vẽ) theo thứ tự trong hình 9.
Lời giải chi tiết
Hình 39c bố trí đúng các hình chiếu vuông góc của vật thể. Vì hình chiếu đứng của vật thể là một hình chữ T xoay ngược; hình chiếu cạnh của vật thể là một hình chữ nhật, hình chiếu bằng của vật thể là một hình chữ nhật có lỗ tròn ở giữa. Thứ tự sắp xếp các hình chiếu là bên phải hình chiếu đứng là hình chiếu cạnh, bên dưới hình chiếu đứng là hình chiếu bằng. Do đó, Hình 39c thỏa mãn.
