Giải mục 3 trang 86, 87, 88
Khám phá 3
Để bản vẽ kĩ thuật thể hiện đúng ý tưởng thiết kế một vật thể, ta cần thực hiện bản vẽ theo các bước như thế nào?
Phương pháp giải:
Dựa vào thực tiễn, kiến thức môn Công Nghệ để trả lời
Lời giải chi tiết:
Để bản vẽ kĩ thuật thể hiện đúng ý tưởng thiết kế một vật thể, ta cần thực hiện bản vẽ theo các bước sau:
– Quan sát vật thể, phân tích hình dạng và chọn các hướng chiếu vuông góc với các mặt của vật thể.
– Chọn tỉ lệ thích hợp với khổ giấy và kích thước vật thể. Bố trí ba hình chiếu cân đối trên bản vẽ theo các hình chữ nhật bao ngoài các hình chiếu.
– Vẽ ba hình chiếu từng phần của vật thể với các đường gióng tương ứng từ tổng quát đến chi tiết.
– Tô đậm các nét thấy của vật thể trên các hình chiếu, dùng nét đứt để biểu diễn các đường bao khuất.
– Kẻ các đường gióng kích thước, đường kích thước và ghi số kích thước trên các hình chiếu.
– Kẻ khung vẽ, khung tên, ghi các nội dung của khung tên.
Thực hành 2

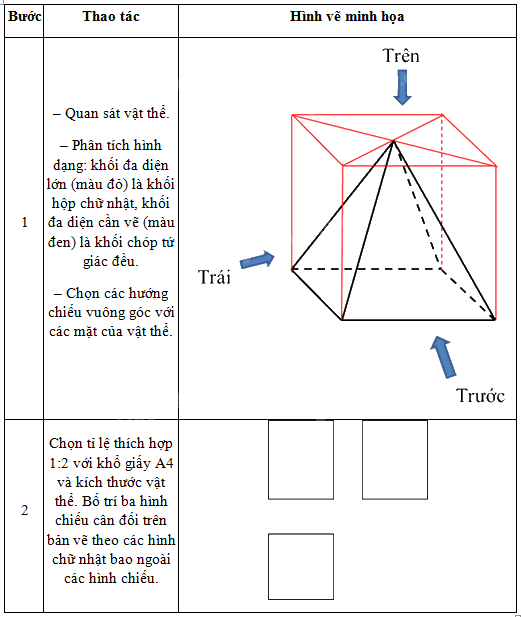

Lập bản vẽ kĩ thuật trên khổ giấy A4 gồm ba hình chiếu và các kích thước của chi tiết cơ khí “Chóp tứ giác đều” có chiều cao 12 cm và cạnh đáy 10 cm (Hình 11).
Phương pháp giải:
Để lập bản vẽ kĩ thuật cho một vật thể ta thực hiện các bước sau:
- Quan sát vật thể, phân tích hình dạng và chọn các hướng chiếu vuông góc với các mặt của vật thể.
- Chọn tỉ lệ thích hợp với khổ giấy và kích thước vật thể. Bố trí ba hình chiếu cân đối trên bản vẽ theo các hình chữ nhật bao ngoài các hình chiếu.
- Vẽ ba hình chiếu từng phần của vật thể với các đường gióng tương ứng từ tổng quát đến chi tiết.
- Tô đậm các nét thấy của vật thể trên các hình chiếu, dùng nét đứt để biểu diễn các đường bao khuất.
- Kẻ các đường gióng kích thước, đường kích thước và ghi số kích thước trên các hình chiếu.
- Kẻ khung vẽ, khung tên, ghi các nội dung của khung tên.
Lời giải chi tiết:

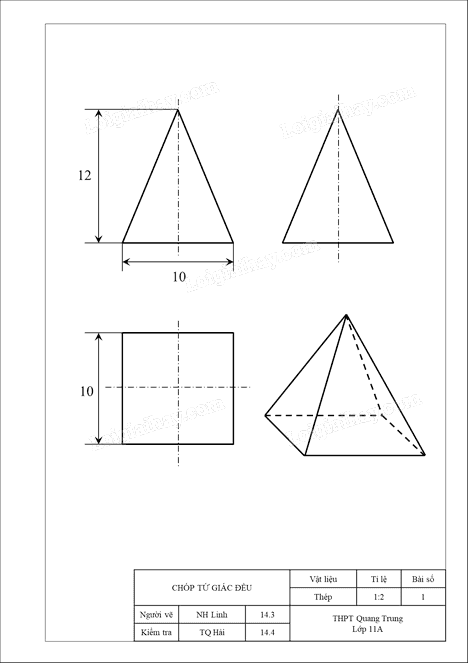

Bản vẽ kĩ thuật trên khổ giấy A4 gồm ba hình chiếu và các kích thước của chi tiết cơ khí “Chóp tứ giác đều” có chiều cao 12 cm và cạnh đáy 10 cm là:
Vận dụng 2

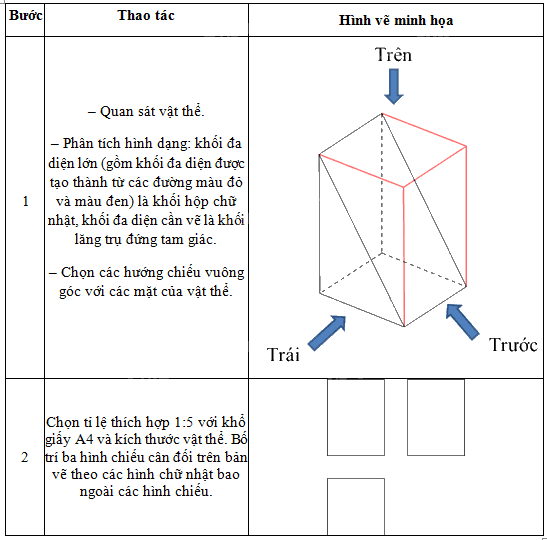

Lập bản vẽ kĩ thuật trên khổ giấy A4 gồm ba hình chiếu và các kích thước của cái “nêm gỗ hình lăng trụ đứng” có hình chiếu trục đo như Hình 12. Cho biết khoảng cách giữa hai chấm biểu diễn độ dài 1 dm.
Phương pháp giải:
Để lập bản vẽ kĩ thuật cho một vật thể ta thực hiện các bước sau:
- Quan sát vật thể, phân tích hình dạng và chọn các hướng chiếu vuông góc với các mặt của vật thể.
- Chọn tỉ lệ thích hợp với khổ giấy và kích thước vật thể. Bố trí ba hình chiếu cân đối trên bản vẽ theo các hình chữ nhật bao ngoài các hình chiếu.
- Vẽ ba hình chiếu từng phần của vật thể với các đường gióng tương ứng từ tổng quát đến chi tiết.
- Tô đậm các nét thấy của vật thể trên các hình chiếu, dùng nét đứt để biểu diễn các đường bao khuất.
- Kẻ các đường gióng kích thước, đường kích thước và ghi số kích thước trên các hình chiếu.
- Kẻ khung vẽ, khung tên, ghi các nội dung của khung tên.
Lời giải chi tiết:
Bản vẽ kĩ thuật trên khổ giấy A4 gồm ba hình chiếu và các kích thước của cái “nêm gỗ hình lăng trụ đứng” có hình chiếu trục đo như Hình 12 là:
