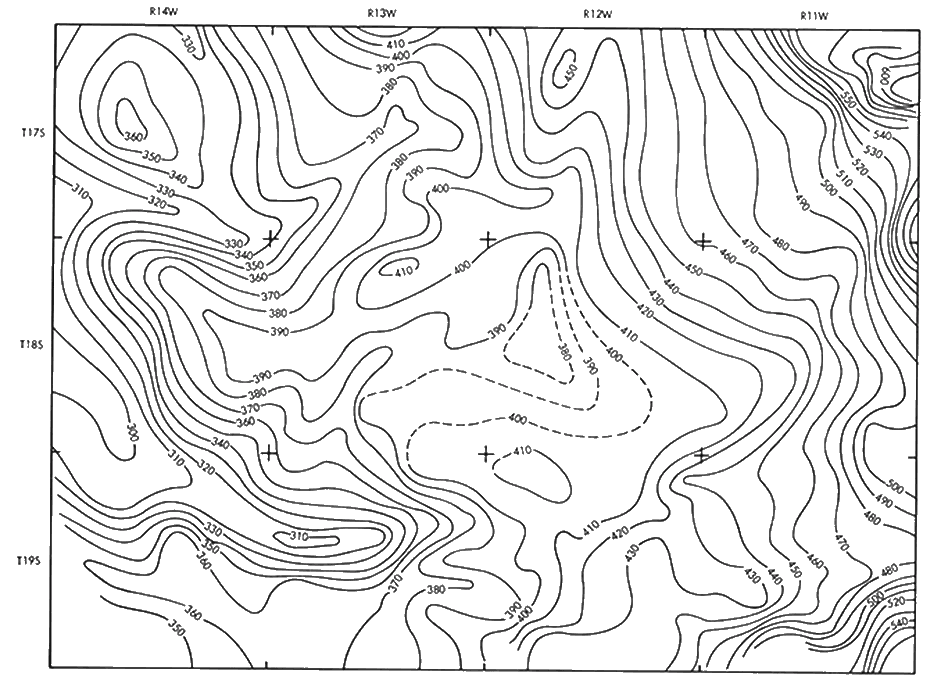

Lược đồ địa hình tỉ lệ lớn là lược đồ thể hiện đặc điểm địa hình (độ cao, độ dốc,...) của một khu vực có diện tích nhỏ bằng các đường đồng mức.

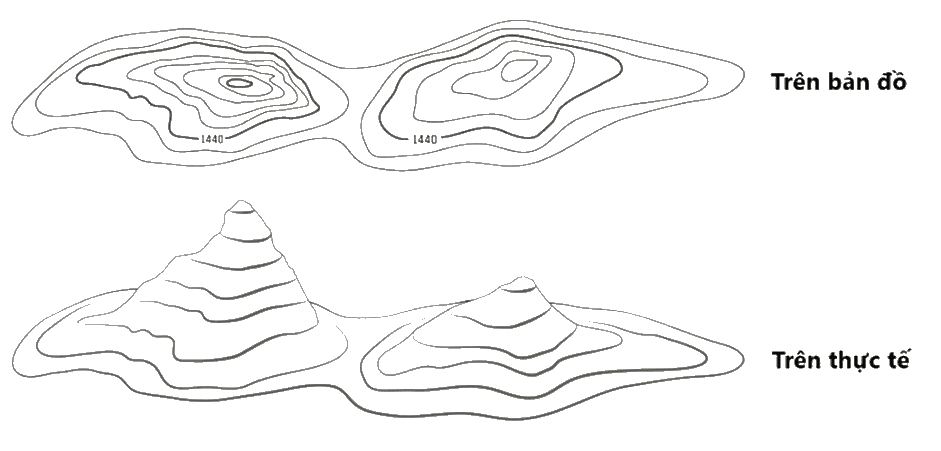

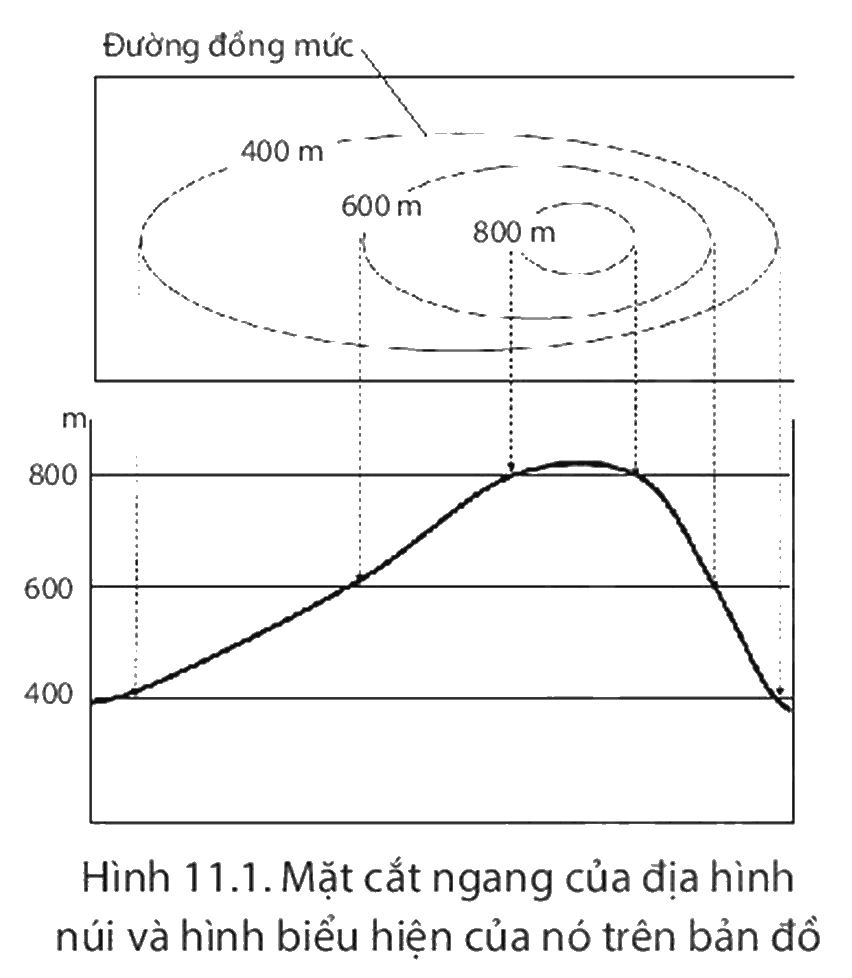

- Đường đồng mức là đường nối liền các điểm có độ cao bằng nhau trên lược đồ địa hình.

- Những đường đồng mức gần nhau cho thấy độ dốc lớn càng xa nhau thì địa hình càng thoải.

- Xác định khoảng cách độ cao giữa các đường đồng mức.

- Căn cứ vào đường đồng mức, tính độ cao của các điểm trên lược đồ.

- Căn cứ độ gần hay xa giữa các đường đồng mức để biết được độ dốc của địa hình.

- Tính khoảng cách thực tế giữa các điểm dựa vào tỉ lệ lược đồ.

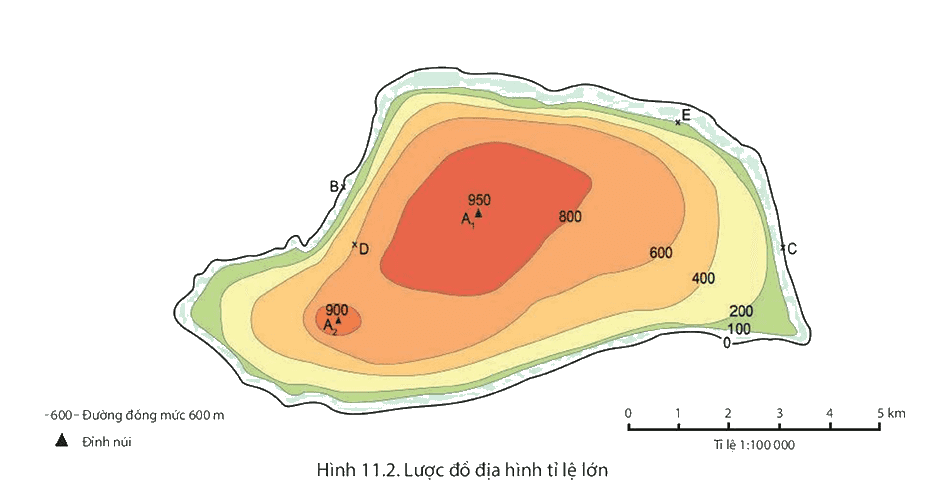

Bài tập 1: Dựa vào hình 11.2, em hãy:

- Xác định độ cao chênh lệch giữa hai đường đồng mức.

- Xác định độ cao của các điểm B, C, D, E trên lược đồ.

- So sánh độ cao đỉnh núi A1 và A2.

- Cho biết sườn núi từ A1 đến B hay từ A1 đến C dốc hơn

Cách giải:

- Độ cao chêch lệch giữa hai đường đồng mức: 100 - 200 m.

- Xác định độ cao của các điểm B, C, D, E trên lược đồ:

+ Điểm B: 0 m.

+ Điểm C: 0 m.

+ Điểm D: 600 m.

+ Điểm E: 100 m.

- So sánh độ cao đỉnh núi A1 và A2: A1 cao hơn A2 50 m.

- Sườn núi từ A1 đến B dốc hơn từ A1 đến C do các đường đồng mức từ A1 đến B gần nhau hơn các đường đồng mức từ A1 đến C.

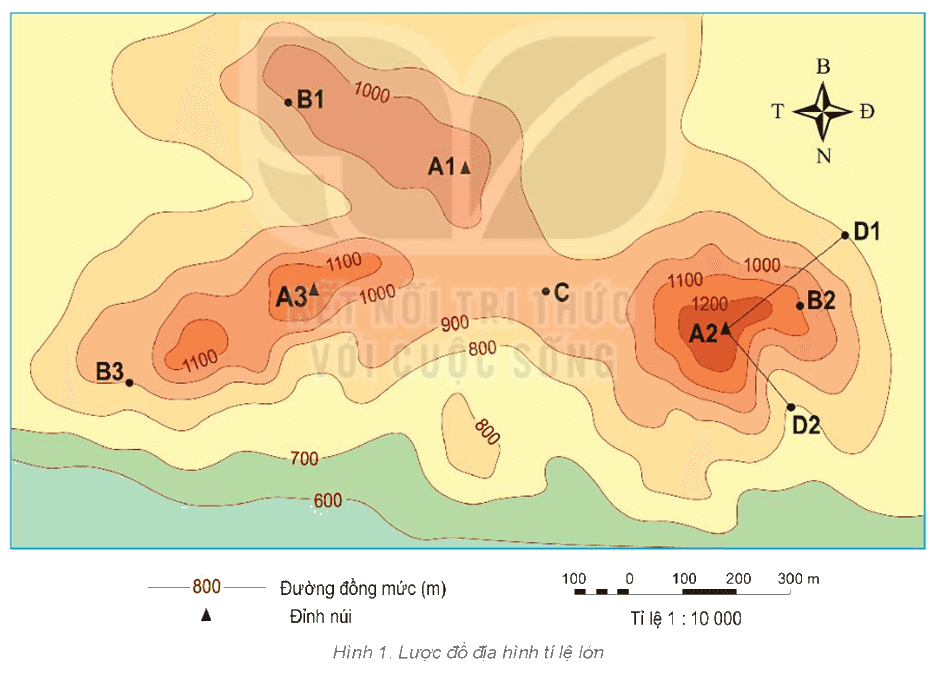

Bài tập 2: Dựa vào hình 1, em hãy:

- Cho biết các đường đồng mức có khoảng cai đều cách nhau bao nhiêu mét.

- So sánh độ cao của các điểm B1, B2, B3, C.

- Cho biết một bạn muốn leo lên đỉnh A2, để đỡ leo dốc, thì nên đi theo sườn D1-A2 hay sườn D2-A2.

Cách giải:

- Các đường đồng mức có khoảng cao đều cách nhau 100 mét.

- So sánh độ cao giữa các điểm B1, B2, B3, C:

B3 = C (900m) < B1 (1000m) < B2 (1100m).

- Một bạn muốn leo lên đỉnh A2, ta nên đi theo sườn D1-A2 vì đường này dài hơn (các đường đồng mức cách xa nhau) chứng tỏ địa hình thoải. Với địa hình thoải thì việc leo núi sẽ dễ hơn.
