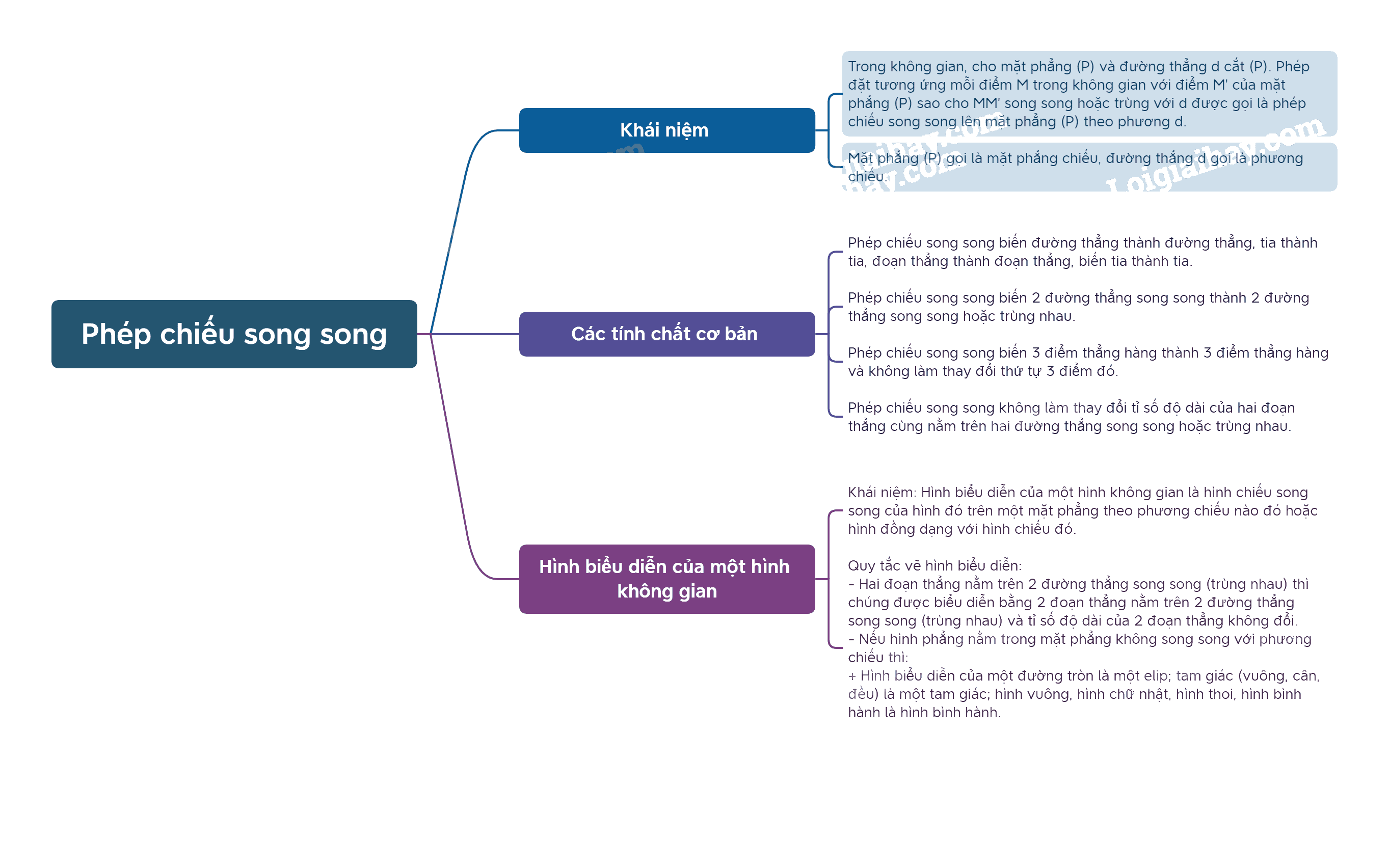

Lý thuyết Phép chiếu song song
1. Khái niệm phép chiếu song song
- Trong không gian, cho mặt phẳng và đường thẳng cắt . Với mỗi điểm M trong không gian, vẽ một đường thẳng đi qua M và song song hoặc trùng với . Đường thẳng này cắt tại M'. Phép cho tương ứng mỗi điểm M trong không gian với điểm M’ của mặt phẳng sao cho MM’ song song hoặc trùng với được gọi là phép chiếu song song lên mặt phẳng theo phương .
- Mặt phẳng gọi là mặt phẳng chiếu, đường thẳng gọi là phương chiếu, điểm M’ gọi là hình chiếu song song (hoặc ảnh) của điểm M qua phép chiếu theo phương .
- Cho hình , tập hợp các ảnh M’ của tất cả những điểm M thuộc qua phép chiếu song song được gọi là hình chiếu song song của lên mặt phẳng (P).
2. Các tính chất cơ bản của phép chiếu song song
- Phép chiếu song song biến đường thẳng thành đường thẳng, biến đoạn thẳng thành đoạn thẳng, biến tia thành tia.
- Phép chiếu song song biến 2 đường thẳng song song thành 2 đường thẳng song song hoặc trùng nhau.
- Phép chiếu song song biến 3 điểm thẳng hàng thành 3 điểm thẳng hàng và không làm thay đổi thứ tự 3 điểm đó.
- Phép chiếu song song không làm thay đổi tỉ số độ dài của hai đoạn thẳng cùng nằm trên hai đường thẳng song song hoặc trùng nhau.
3. Hình biểu diễn của một hình không gian
- Hình biểu diễn của một hình không gian là hình chiếu song song của hình đó trên một mặt phẳng theo phương chiếu nào đó hoặc hình đồng dạng với hình chiếu đó.
- Quy tắc vẽ hình biểu diễn:
- Nếu trên hình có 2 đoạn thẳng nằm trên 2 đường thẳng song song (trùng nhau) thì chúng được biểu diễn bằng 2 đoạn thẳng nằm trên 2 đường thẳng song song (trùng nhau) và tỉ số độ dài của 2 đoạn thẳng không đổi.
- Nếu hình phẳng nằm trong mặt phẳng không song song với phương chiếu thì:
+ Hình biểu diễn của một đường tròn là một elip.
+ Hình biểu diễn của một tam giác (vuông, cân, đều) là một tam giác.
+ Hình biểu diễn của hình vuông, hình chữ nhật, hình thoi, hình bình hành là hình bình hành.
