Ôn tập chủ đề 3 trang 54

Câu hỏi tr54 CH1

Trả lời câu hỏi trang 54 SGK Công nghệ 12 Cánh diều

Vẽ và mô tả sơ đồ cấu trúc hệ thống điện trong gia đình

Phương pháp giải:

Dựa vào kiến thức về sơ đồ hệ thống trong gia đình.

Lời giải chi tiết:

Trong sơ đồ trên:

• Mạng điện hạ áp 220V là nguồn cung cấp điện chính cho gia đình.

• Tủ đóng cắt và đo lường được sử dụng để điều khiển và đo lường các thông số điện như dòng điện, điện áp, công suất, và bảo vệ hệ thống điện.

• Tủ điện tổng là nơi tập hợp và phân phối điện từ mạng điện đến các tủ điện nhánh.

• Tủ điện nhánh cho các tải điện tầng một chịu trách nhiệm cung cấp điện cho các thiết bị điện ở tầng một của gia đình như đèn chiếu sáng, ổ cắm điện, và các thiết bị gia dụng.

• Tủ điện nhánh cho các tải điện tầng hai chịu trách nhiệm cung cấp điện cho các thiết bị điện ở tầng hai của gia đình như quạt, máy lạnh, và các thiết bị khác.

Câu hỏi tr54 CH2

Trả lời câu hỏi trang 54 SGK Công nghệ 12 Cánh diều

Vì sao cần chọn dây dẫn, cáp điện có tiết diện lớn hơn tiết diện tính toán?

Phương pháp giải:

Dựa vào kiến thức về xác định thông số kĩ thuật cho các thiết bị điện trong hệ thống điện gia đình.

Lời giải chi tiết:

Ở dây dẫn, khi có dòng điện chạy qua dây dẫn, do dòng điện sinh nhiệt nên dây dẫn sẽ nóng lên. Trường hợp nhiệt độ của dây vượt quá mức chịu đựng cho phép thì sẽ dẫn đến hiện tượng cháy, hỏng dây dẫn nên cần chọn dây dẫn, cáp điện có tiết diện lớn hơn tiết diện tính toán.

Câu hỏi tr54 CH3

Trả lời câu hỏi trang 54 SGK Công nghệ 12 Cánh diều

Nêu cách xác định và lựa chọn thông số kĩ thuật cho aptomat.

Phương pháp giải:

Dựa vào kiến thức về xác định thông số kĩ thuật của aptomat.

Lời giải chi tiết:

Xác định và lựa chọn các thông số kĩ thuật cho các thiết bị này dựa vào dòng điện trong dây điện (I) và điện áp thiết bị (U):

Chọn aptomat theo dòng định mực Iđm và điện áp định mức Uđm:

Uđm≥ U nguồn

I đm≥ 1,2I (đối với thiết bị không có động cơ điện)

I đm≥ (2÷2,5)I (đối với thiết bị động cơ điện)

Câu hỏi tr54 CH4

Trả lời câu hỏi trang 54 SGK Công nghệ 12 Cánh diều

Aptomat một cực được lắp trên dây pha hay dây trung tính? Vì sao?

Phương pháp giải:

Dựa vào kiến thức về aptomat.

Lời giải chi tiết:

Aptomat một cực được lắp trên dây trung tính. Vì aptomat 1 cực chỉ đóng cắt dây pha.

Câu hỏi tr54 CH5

Trả lời câu hỏi trang 54 SGK Công nghệ 12 Cánh diều

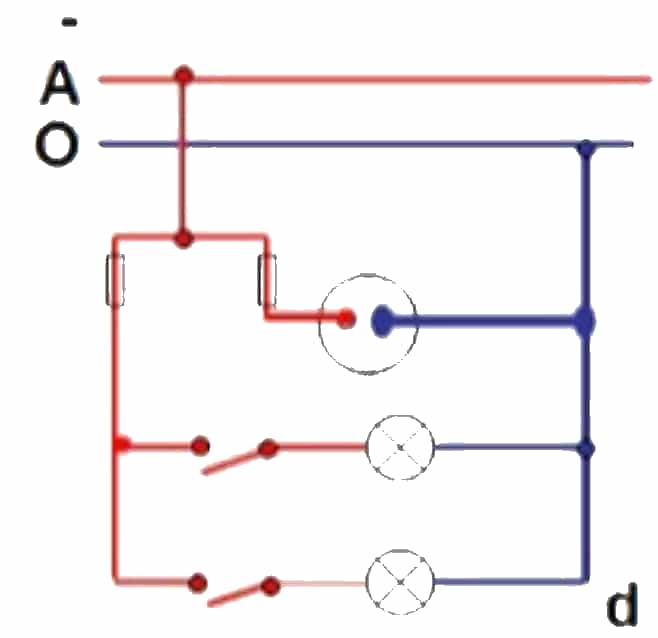

Vẽ sơ đồ nguyên lí hệ thống điện cấp điện cho một phòng gồm: 01 aptomat, 02 ổ cắm, 02 bóng đèn được điều khiển bằng 02 công tắc.

Phương pháp giải:

Dựa vào kiến thức về sơ đồ hệ thống điện trong gia đình.

Lời giải chi tiết:

Câu hỏi tr54 CH6

Trả lời câu hỏi trang 54 SGK Công nghệ 12 Cánh diều

 Vận dụng kiến thức đã học, hãy thiết kế sơ đồ lắp đặt mạch điều khiển đèn chiếu sáng dùng hai công tắc ba cực điều khiển một đèn cho phòng ngủ trong gia đình của mình (một công tắc tại cửa phòng; một công tắc gần bị trí giường ngủ).

Phương pháp giải:

Dựa vào kiến thức về sơ đồ lắp đặt mạch điều khiển.

Lời giải chi tiết:

Câu hỏi tr54 CH7

Trả lời câu hỏi trang 54 SGK Công nghệ 12 Cánh diều

Tính chọn dây dẫn và aptomat cho điều hòa không khí có công suất tiêu thụ 1200W, điện áp 220V, cosφ = 0,8. Cho J = 4,5A/mm2.

Phương pháp giải:

Dựa vào cách xác định thông số kĩ thuật của dây dẫn và aptomat.

Lời giải chi tiết:

- Dòng điện chạy trong dây điện: I = P/Ucosφ = 1200/220.cos0,8 = 5,45A.

- Tiết diện dây điện: S = I/J = 5,45 /4,5 = 1,21 (mm2)

Chọn aptomat:

I = 5,45A → Aptomat có dòng điện Iđm = 5,45 . 1,2 = 6,54A.

Chọn aptomat có dòng điện định mức 10A, điện áp định mức 230V.
