Ôn tập chương 1 trang 27, 28
Câu 1
Bản vẽ kĩ thuật là gì? Bản vẽ kĩ thuật dùng để làm gì?
Phương pháp giải:
Dựa vào kiến thức đã học về bản vẽ kí thuật
Lời giải chi tiết:
- Bản vẽ kĩ thuật là tài liệu trình bày các thông tin kĩ thuật của sản phẩm dưới dạng các hình vẽ và các kí hiệu theo tiêu chuẩn quốc gia và quốc tế.
- Bản vẽ kĩ thuật dùng để chế tạo, thi công, kiểm tra đánh giá sản phẩm hoặc để hướng dẫn lắp ráp, vận hành và sử dụng sản phẩm.
Câu 2
Vị trí các hình chiếu trên bản vẽ theo phương pháp chiếu góc thứ nhất được bố trí như thế nào?
Phương pháp giải:
Nêu các vị trí hình chiếu của hình chiếu vuông góc.
Lời giải chi tiết:
Vị trí các hình chiếu trên bản vẽ theo phương pháp chiếu góc thứ nhất được bố trí như sau:
- Hình chiếu đứng nằm phía trên hình chiếu bằng
- Hình chiếu cạnh nằm bên phải hình chiếu đứng
Câu 3
Nêu đặc điểm hình chiếu của các khối hình học: hình hộp chữ nhật, hình lăng trụ đều, hình chóp đều, hình trụ, hình nón và hình cầu.
Phương pháp giải:
Xác định các mặt bao quanh của các khối hình học: hình hộp chữ nhật, hình lăng trụ đều, hình chóp đều, hình trụ, hình nón, hình cầu.
Lời giải chi tiết:
- Hình hộp chữ nhật, hình lăng trụ, hình chóp đều: hình chiếu có dạng là hình dạng các mặt bao của nó.
- Hình trụ, hình nón, hình cầu: hình chiếu mặt đáy là hình tròn; các hình chiếu theo các hướng còn lại của hình trụ , hình nón là các đa giác; của hình cầu là các hình tròn giống nhau.
Câu 4
So sánh trình tự đọc bản vẽ lắp và bản vẽ chi tiết
Phương pháp giải:
So sánh bản vẽ chi tiết và bản vẽ lắp về trình tự đọc
Lời giải chi tiết:
Câu 5
Nêu trình tự đọc bản vẽ nhà
Phương pháp giải:
Dựa vào bảng 3.4 để xác định trình tự đọc của bản vẽ nhà.
Lời giải chi tiết:
Trình tự đọc bản vẽ nhà:
- Bước 1: Khung tên
- Bước 2: Hình biểu diễn
- Bước 3: Kích thước
- Bước 4: Các bộ phận chính
Câu 6
Đọc bản vẽ chi tiết gối đỡ ở Hình 1.1 theo trình tự đã học
Phương pháp giải:
Đọc bản vẽ hình O1.1 theo mẫu bảng 3.1
Lời giải chi tiết:

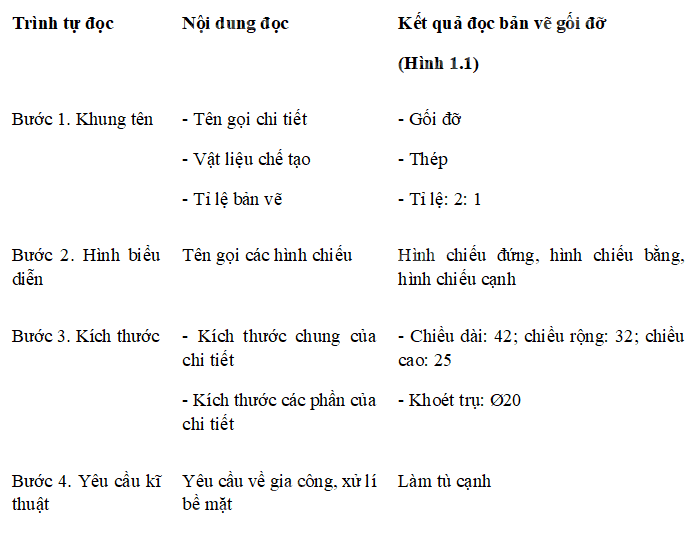

Đọc bản vẽ chi tiết gối đỡ:
