Bài 7. Giới thiệu bộ lắp ghép mô hình kĩ thuật
Bài tập 1
Hãy viết tên các chi tiết trong bộ lắp ghép mô hình kỹ thuật vào đúng nhóm
|
Nhóm chi tiết hình tấm |
Nhóm chi tiết hình thanh |
|
|
|
|
Nhóm chi tiết chuyển động |
Nhóm chi tiết kết nối |
|
|
|
Lời giải chi tiết:
|
Nhóm chi tiết hình tấm |
Nhóm chi tiết hình thanh |
|
Tấm lớn |
Thanh thẳng 11 lỗ |
|
Tấm nhỏ |
Thanh thẳng 9 lỗ |
|
Tấm 25 lỗ |
Thanh thẳng 7 lỗ |
|
Tấm chữ L |
Thanh thẳng 6 lỗ |
|
Tấm 3 lỗ |
Thanh thẳng 5 lỗ |
|
Tấm 2 lỗ |
Thanh thẳng 3 lỗ |
|
Tấm bên cabin (trái, phải) |
Thanh thẳng 2 lỗ |
|
Tấm sau cabin |
Thanh móc |
|
Tấm mặt cabin |
Thanh chữ U dài |
|
Tấm tam giác |
Thanh chữ U ngắn |
|
|
Thanh chữ L dài |
|
|
Thanh chữ L ngắn |
|
Nhóm chi tiết chuyển động |
Nhóm chi tiết kết nối |
|
Bánh xe |
Trục quay |
|
Bánh đai ròng rọc |
Trục thẳng dài |
|
Đai truyền |
Trục thẳng ngắn 1 |
|
Dây sợi |
Trục thẳng ngắn 2 |
|
|
Vít ngắn |
|
|
Vít nhỡ |
|
|
Vít dài |
|
|
Đai ốc |
|
|
Vòng hãm |
Bài tập 2

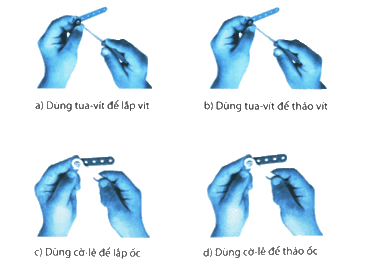

Hãy vẽ mũi tên chỉ chiều quay của tua-vít và cờ-lê trong các trường hợp dưới đây.

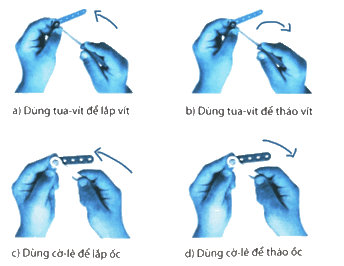

Lời giải chi tiết:
Bài tập 3
Hãy điền vào chỗ trống (...) tên gọi và số lượng các chi tiết ở từng hình dưới đây.
 |
Hình 1 gồm có:
|
 |
Hình 2 gồm có:
|
 |
Hình 3 gồm có:
|
Lời giải chi tiết:
| |
Hình 1 gồm có:
|
| |
Hình 2 gồm có:
|
| |
Hình 3 gồm có:
|
