Bài 7. Lắp ráp mô hình xe điện chạy bằng pin trang 32, 33, 34, 35, 36, 37

CH mục 1 KP

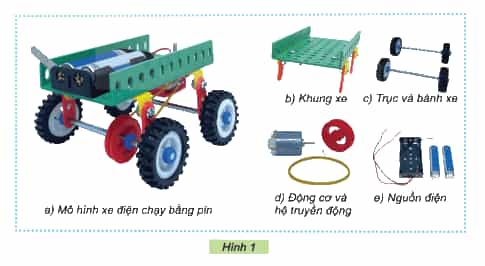

Em hãy quan sát mô hình xe điện chạy bằng pin trong Hình 1 và cho biết mô hình này gồm có những bộ phận nào.

Lời giải chi tiết:

Mô hình gồm có các bộ phận sau:

- Khung xe

- Trục và bánh xe

- Động cơ và hệ truyền động

- Nguồn điện

CH mục 2 KP

Em hãy lựa chọn đúng số lượng các chi tiết, vật liệu, dụng cụ trong bộ lắp ghép mô hình kĩ thuật để lắp mô hình xe điện chạy bằng pin trong Hình 1.

Lời giải chi tiết:

Lựa chọn đúng số lượng các chi tiết, vật liệu, dụng cụ trong bộ lắp ghép mô hình kĩ thuật để lắp mô hình xe điện chạy bằng pin trong Hình 1 như sau:

- Tấm lớn: 1

- Thanh chữ U dài: 2

- Thanh thẳng 3 lỗ: 4

- Trục thẳng dài: 2

- Bánh xe: 4

- Tấm 2 lỗ: 1

- Động cơ: 1

- Bánh đai: 1

- Đai truyền: 1

- Puli: 1

- Giá 2 pin tiểu × 1,5V: 1

- Pin tiểu 1,5 V (AA): 2

- Đai ốc: 10

- Vít ngắn: 8

- Vít dài: 2

- Vòng hãm: 10

- Tua – vít: 1

- Cờ - lê: 1

- Băng dính 2 mặt: 1

CH mục 3 TH

Em hãy lắp ráp mô hình xe điện chạy bằng pin theo các bước dưới đây?

Lời giải chi tiết:

Học sinh tiến hành lắp ráp theo các bước dưới đây.

Các bước thực hiện như sau:

+ Bước 1: Lắp khung xe

+ Bước 2: Lắp động cơ và giá pin vào khung xe,.

+ Bước 3: Lắp hệ thống truyền động vào trục và bánh xe

+ Bước 4: Kiểm tra hoạt động của mô hình

CH mục 3 VD

Từ mô hình xe điện chạy bằng pin vừa lắp, hãy thiết kế và lắp thêm các chi tiết để tạo ra mô hình xe điện mà em thích rồi cùng chơi với bạn.

Lời giải chi tiết:

Từ mô hình xe điện chạy bằng pin vừa lắp, em thiết kế và lắp thêm các chi tiết để tạo ra mô hình xe điện mà em thích như sau: Em lắp thêm cờ vào thân xe để tăng tính thẩm mĩ cho xe.
