Bài 9. Lắp ghép mô hình robot trang 42, 43, 44, 45, 46
CH trang 42 KĐ

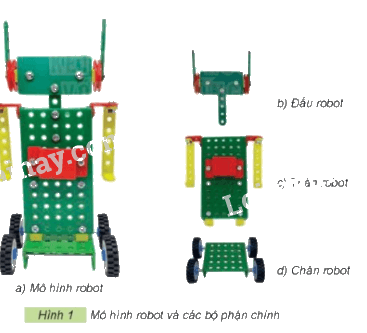

Em hãy quan sát mô hình robot trong Hình 1, nêu các bộ phận chính và số lượng các chi tiết của mô hình robot.
Yêu cầu sản phẩm: đủ các bộ phận, mối ghép đúng vị trí và chắc chắn, chân robot chuyển động được.
Phương pháp giải:
Quan sát hình và trả lời câu hỏi
Lời giải chi tiết:
* Bộ phận chính mô hình robot là: đầu robot, thân robot và chân robot.
* Số lượng chi tiết:
- Đầu robot: 17 chi tiết.
- Thân robot: 28 chi tiết.
- Chân robot: 11 chi tiết.
CH trang 43 KP
Em hãy lựa chọn các dụng cụ và chi tiết phù hợp với số lượng cần thiết trong bộ lắp ghép mô hình kĩ thuật để lắp ghép mô hình robot trên.
Phương pháp giải:
Dựa vào bài thực hành để trả lời câu hỏi
Lời giải chi tiết:
|
Dụng cụ và chi tiết |
Số lượng |
|
Thanh chữ U dài |
5 |
|
Tấm 3 lỗ |
1 |
|
Bánh đai |
2 |
|
Thanh thẳng 5 lỗ |
3 |
|
Bộ vít ngắn |
17 |
|
Bộ vít dài |
2 |
|
Tấm lớn |
1 |
|
Thanh chữ L dài |
1 |
|
Tấm hai lỗ |
1 |
|
Bánh xe |
4 |
|
Trục thẳng dài |
2 |
|
Tấm nhỏ |
1 |
|
Vòng hãm |
8 |
CH trang 43 TH

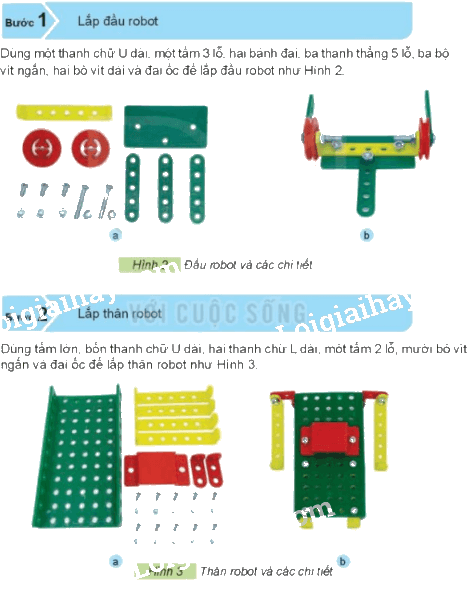

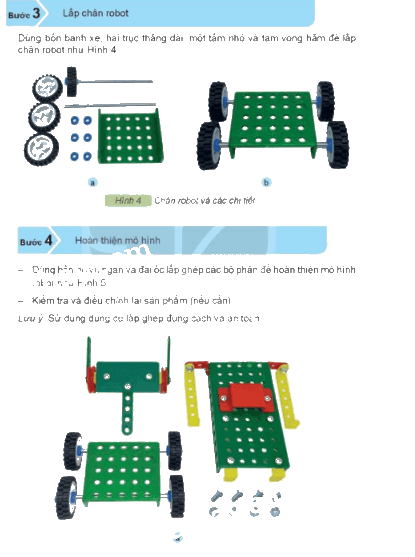

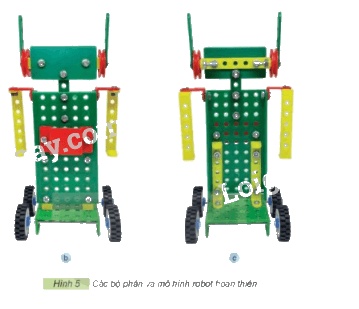

Em hãy lắp ghép mô hình robot theo các bước dưới đây.
Lời giải chi tiết:
Học sinh tự thực hành
CH trang 46
Em hãy sử dụng ít nhất 10 chi tiết trong bộ lắp ghép mô hình kĩ thuật để lắp ghép một mô hình theo ý tưởng sáng tạo của em.
Lời giải chi tiết:
Học sinh tham khảo một số mẫu sau:
